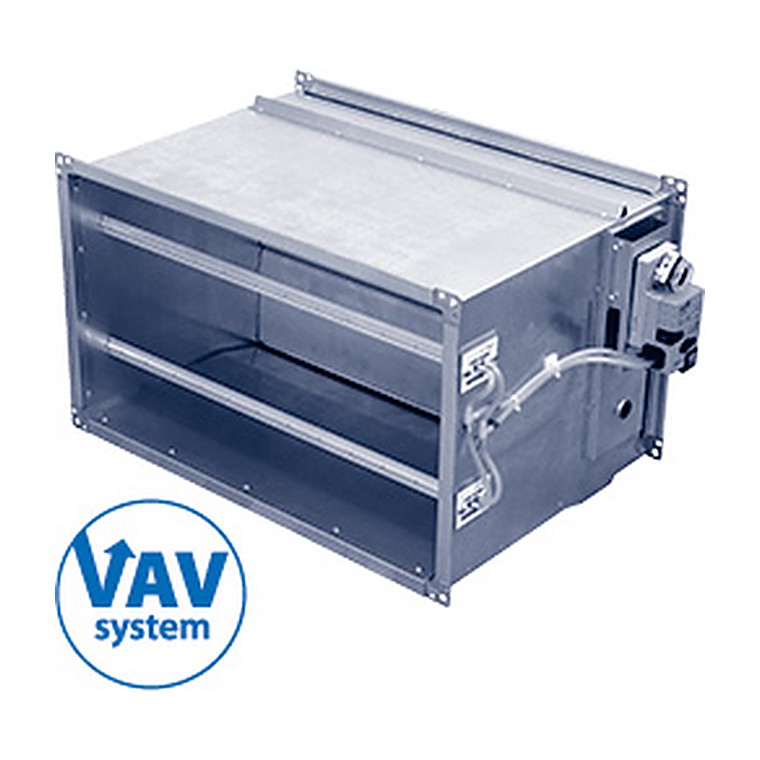

Регуляторы переменного расхода воздуха КПРП
⚙️ Подбор и заказ
Описание
Регуляторы переменного расхода воздуха КПРП для воздуховодов прямоугольного сечения предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с переменным расходом воздуха (VAV) или с постоянным расходом воздуха (CAV). В режиме VAV уставка расхода воздуха может изменяться с помощью сигнала от внешнего датчика, контроллера или от системы диспетчеризации, в режиме CAV регуляторы поддерживают заданный расход воздуха. Основными компонентами регуляторов расхода являются воздушный клапан, специальный приемник давления (зонд) для измерения расхода воздуха и электропривод со встроенным контроллером и датчиком давления. Разность полного и статического давлений на измерительном зонде зависит от расхода воздуха через регулятор.
Конструкция и работа
Регулятор переменного расхода поддерживает заданный расход воздуха в ветке независимо от давления в сети. Датчик измеряет расход, контроллер поворачивает заслонку и удерживает уставку, полученную от термостата или диспетчера.

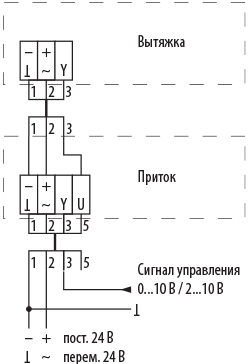

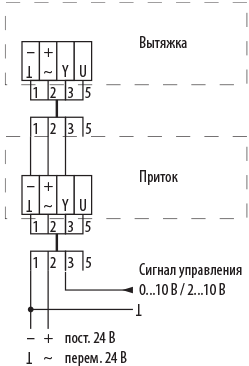

- Регуляторы выпускаются в восьми исполнениях. Для согласованной работы нескольких регуляторов переменного расхода воздуха КПРП и вентиляционной установки рекомендуется использовать Optimizer - регулятор, обеспечивающий изменение скорости вращения вентилятора в зависимости от текущей потребности.
- Пример 1 (без сигнала управления, режим постоянного расхода воздуха CAV). Фиксированная уставка расхода воздуха Vмакс в м3/ч задается при программировании на заводе-изготовителе. Регулятор будет поддерживать постоянный расход воздуха Vмакс.

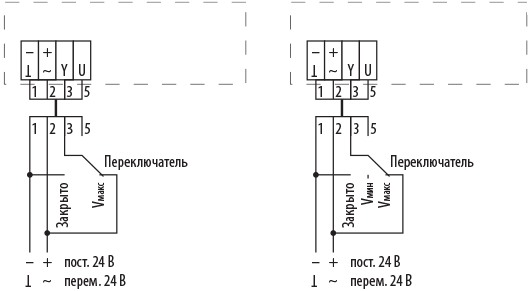

- Примеры 2 и 3 (дискретные сигналы). В положении переключателя «Vмакс» регулятор будет поддерживать постоянный расход воздуха Vмакс, заданный при программировании. В положении переключателя «Vмин» регулятор будет поддерживать постоянный расход воздуха Vмин, заданный при программировании.

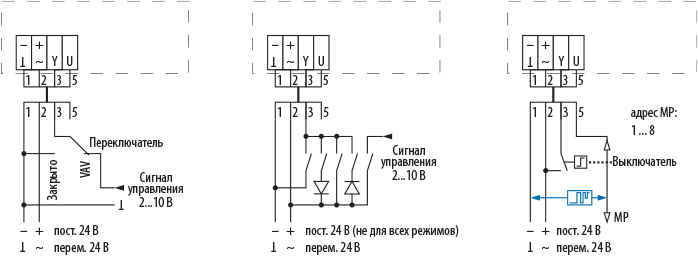

- Пример 4 (дискретные сигналы). a – воздушный клапан будет полностью закрыт (только при настройке управляющего сигнала 2…10 В) b – воздушный клапан будет полностью закрыт (только при использовании переменного напряжения питания ~24 В) c – регулятор будет поддерживать постоянный расход воздуха Vмакс d – воздушный клапан будет полностью открыт (только при использовании…

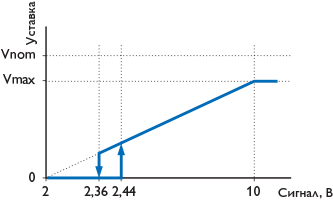

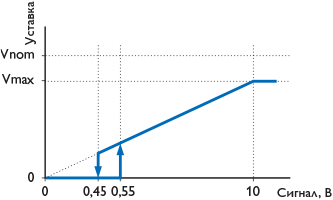

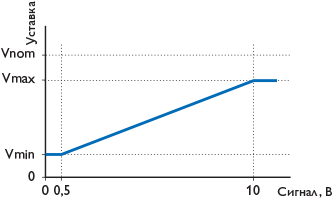

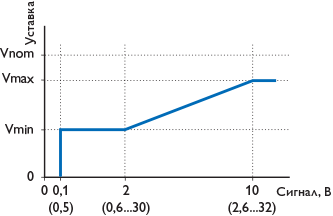

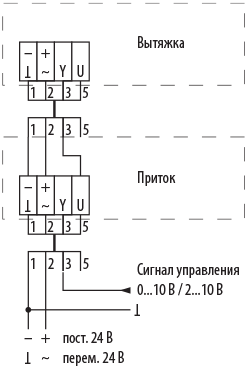

- Пример 5 (аналоговый сигнал). Расход воздуха будет изменяться в соответствии с внешним управляющим сигналом 0…10 В (или 2…10 В) от потенциометра, контроллера и пр. Диапазон изменения расхода воздуха: Vмин при сигнале 0 В (или 2 В) Vмакс при сигнале 10 В. Возможна настройка на аналоговый сигнал управления от 0 до 32 В.
Что это даёт
Где применяется
Офисы открытой планировки, переговорные, гостиницы, лаборатории, здания с переменной загрузкой помещений.
Как подобрать
Подбор ведут по диапазону расхода: минимальный и максимальный расход ветки должны попадать в рабочий диапазон регулятора. Проверьте требуемую длину прямых участков до и после устройства и способ управления.
Технические характеристики
| Модель | 3 /ч Оптимальный ** | М³/ч Допустимый | Тип привода | Размеры****, мм A | Размеры****, мм В | Вес, кг |
|---|---|---|---|---|---|---|
| КПРП 300x150B1 (ВМ1, ВЛ1, ВК1) | 325...970 | 325...1945 | LMV-D3*** | 300 | 150 | 5,6 |
| КПРП 400x200B1 (ВМ1, ВЛ1, ВК1) | 575...1730 | 575...3455 | LMV-D3*** | 400 | 200 | 7,5 |
| КПРП 400x400B1 (ВМ1, ВЛ1, ВК1) | 1150...3455 | 1150...6910 | LMV-D3*** | 400 | 400 | 10,4 |
| КПРП 500x250B1 (ВМ1, ВЛ1, ВК1) | 900...2700 | 900...5400 | LMV-D3*** | 500 | 250 | 9,4 |
| КПРП 500x300B1 (ВМ1, ВЛ1, ВК1) | 1080...3240 | 1080...6480 | LMV-D3*** | 500 | 300 | 10,0 |
| КПРП 500x500B1 (ВМ1, ВЛ1, ВК1) | 1800...5400 | 1800...10800 | LMV-D3*** | 500 | 500 | 13,3 |
| КПРП 600x300B1 (ВМ1, ВЛ1, ВК1) | 1295...3890 | 1295...7775 | LMV-D3*** | 600 | 300 | 11,2 |
| КПРП 600x350B1 (ВМ1, ВЛ1, ВК1) | 1510...4535 | 1510...9070 | LMV-D3*** | 600 | 350 | 12,2 |
| КПРП 600x600B1 (ВМ1, ВЛ1, ВК1) | 2590...7775 | 2590...15550 | LMV-D3*** | 600 | 600 | 16,8 |
| КПРП 600x1200B1 (ВМ1, ВЛ1, ВК1) | 5185...15550 | 5185...31105 | NV-D3*** | 600 | 1200 | 36,0 |
| КПРП 700x400B1 (ВМ1, ВЛ1, ВК1) | 2015...6050 | 2015...12100 | LMV-D3*** | 700 | 400 | 14,3 |
| КПРП 700x700B1 (ВМ1, ВЛ1, ВК1) | 3530...10585 | 3530...21170 | LMV-D3*** | 700 | 700 | 26,0 |
| КПРП 800x400B1 (ВМ1, ВЛ1, ВК1) | 2305...6910 | 2305...13825 | LMV-D3*** | 800 | 400 | 17,0 |
| КПРП 800x500B1 (ВМ1, ВЛ1, ВК1) | 2880...8640 | 2880...17280 | LMV-D3*** | 800 | 500 | 17,4 |
| КПРП 800x800B1 (ВМ1, ВЛ1, ВК1) | 4610...13825 | 4610...27650 | NMV-D3*** | 800 | 800 | 31,0 |
| КПРП 1000x300B1 (ВМ1, ВЛ1, ВК1) | 2160...6480 | 2160...12960 | LMV-D3*** | 1000 | 300 | 17,0 |
| КПРП 1000x500B1 (ВМ1, ВЛ1, ВК1) | 3600...10800 | 3600...21600 | LMV-D3*** | 1000 | 500 | 20,3 |
| КПРП 1000x600B1 (ВМ1, ВЛ1, ВК1) | 4320...12960 | 4320...25920 | NMV-D3*** | 1000 | 600 | 29,0 |
| КПРП-И 300x150B1 (ВМ1, ВЛ1, ВК1) | 325...970 | 325...1945 | LMV-D3*** | 300 | 150 | 8,7 |
| КПРП-И 400x200B1 (ВМ1, ВЛ1, ВК1) | 575...1730 | 575...3455 | LMV-D3*** | 400 | 200 | 11,9 |
| КПРП-И 400x400B1 (ВМ1, ВЛ1, ВК1) | 1150...3455 | 1150...6910 | LMV-D3*** | 400 | 400 | 15,8 |
| КПРП-И 500x250B1 (ВМ1, ВЛ1, ВК1) | 900...2700 | 900...5400 | LMV-D3*** | 500 | 250 | 14,7 |
| КПРП-И 500x300B1 (ВМ1, ВЛ1, ВК1) | 1080...3240 | 1080...6480 | LMV-D3*** | 500 | 300 | 15,6 |
| КПРП-И 500x500B1 (ВМ1, ВЛ1, ВК1) | 1800...5400 | 1800...10800 | LMV-D3*** | 500 | 500 | 20,1 |
| КПРП-И 600x300B1 (ВМ1, ВЛ1, ВК1) | 1295...3890 | 1295...7775 | LMV-D3*** | 600 | 300 | 17,4 |
| КПРП-И 600x350B1 (ВМ1, ВЛ1, ВК1) | 1510...4535 | 1510...9070 | LMV-D3*** | 600 | 350 | 18,9 |
| КПРП-И 600x600B1 (ВМ1, ВЛ1, ВК1) | 2590...7775 | 2590...15550 | LMV-D3*** | 600 | 600 | 25,4 |
| КПРП-И 600x1200B1 (ВМ1, ВЛ1, ВК1) | 5185...15550 | 5185...31105 | NMV-D3*** | 600 | 1200 | 47,0 |
| КПРП-И 700x400B1 (ВМ1, ВЛ1, ВК1) | 2015...6050 | 2015...12100 | LMV-D3*** | 700 | 400 | 22,0 |
| КПРП-И 700x700B1 (ВМ1, ВЛ1, ВК1) | 3530...10585 | 3530...21170 | LMV-D3*** | 700 | 700 | 31,6 |
| КПРП-И 800x400B1 (ВМ1, ВЛ1, ВК1) | 2305...6910 | 2305...13825 | LMV-D3*** | 800 | 400 | 24,0 |
| КПРП-И 800x500B1 (ВМ1, ВЛ1, ВК1) | 2880...8640 | 2880...17280 | LMV-D3*** | 800 | 500 | 26,9 |
| КПРП-И 800x800B1 (ВМ1, ВЛ1, ВК1) | 4610...13825 | 4610...27650 | NMV-D3*** | 800 | 800 | 41,0 |
| КПРП-И 1000x300B1 (ВМ1, ВЛ1, ВК1) | 2160...6480 | 2160...12960 | LMV-D3*** | 1000 | 300 | 25,0 |
| КПРП-И 1000x500B1 (ВМ1, ВЛ1, ВК1) | 3600...10800 | 3600...21600 | LMV-D3*** | 1000 | 500 | 31,6 |
| КПРП-И 1000x600B1 (ВМ1, ВЛ1, ВК1) | 4320...12960 | 4320...25920 | NMV-D3*** | 1000 | 600 | 39,0 |
| * Расход воздуха приведен для плотности воздуха ρ = 1,2 кг/м 3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: C = √(ρ/1,2). | ||||||
| ** Указанные значения являются стандартными заводскими настройками, если при заказе не оговорены иные. | ||||||
| *** Информацию о типах применяемых электроприводов и их характеристики смотри в таблице "Характеристики электроприводов". | ||||||
| **** По запросу могут поставляться регуляторы других размеров. Минимальный размер регулятора A×B 300×150 мм, максимальный 1000×1200 мм. | ||||||

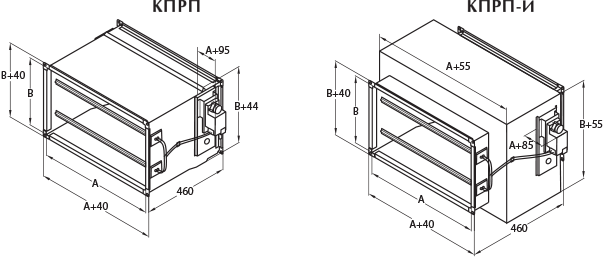

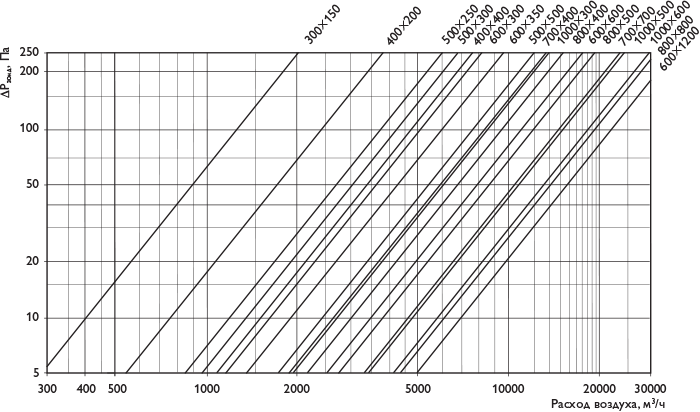

Чертежи и графики
Важно знать
Прямой участок перед регулятором обязателен — иначе датчик расхода даёт ошибку.
Минимальный расход не должен опускаться ниже паспортного: измерение станет неточным.
Систему с VAV нужно проектировать вместе с частотным регулированием вентилятора и датчиком давления в сети.
