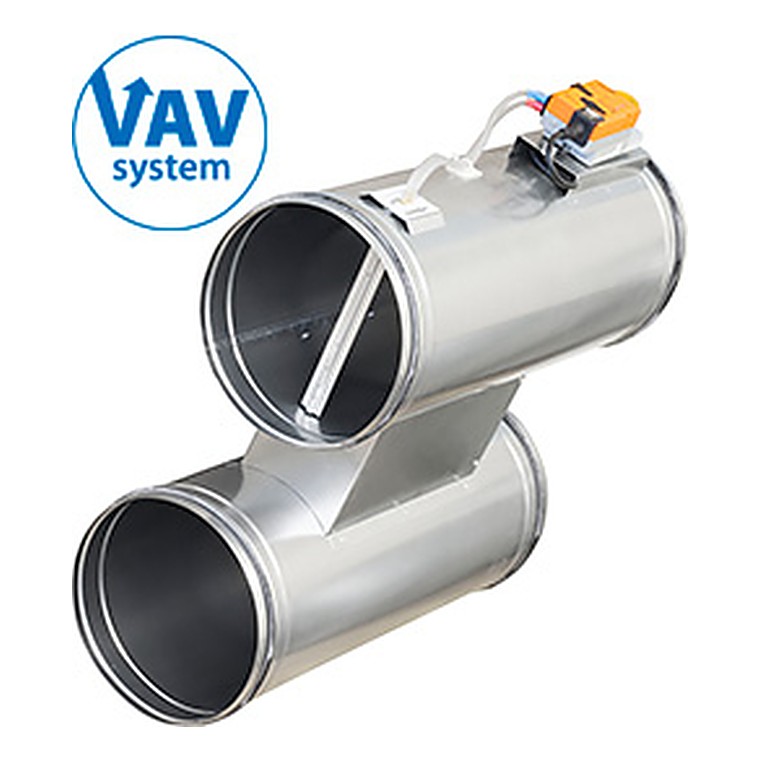

Регуляторы переменного расхода воздуха ДКРК
⚙️ Подбор и заказ
Описание
Регуляторы переменного расхода воздуха ДКРК для воздуховодов круглого сечения предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с переменным расходом воздуха (VAV) или с постоянным расходом воздуха (CAV). Особенность регуляторов ДКРК заключается в том, что данные изделия обеспечивают поддержание заданного расхода воздуха одновременно в двух воздушных каналах с одинаковым режимом работы, работая по схеме «ведущий/ведомый»; при этом используется только один электропривод. Два воздушных канала регулятора ДКРК могут использоваться как приточный и вытяжной каналы, а также как два приточных или два вытяжных канала.
Конструкция и работа
Регулятор переменного расхода поддерживает заданный расход воздуха в ветке независимо от давления в сети. Датчик измеряет расход, контроллер поворачивает заслонку и удерживает уставку, полученную от термостата или диспетчера.
- Регуляторы выпускаются в четырех исполнениях. Для согласованной работы нескольких регуляторов переменного расхода воздуха ДКРК и вентиляционной установки рекомендуется использовать Optimizer - регулятор, обеспечивающий изменение скорости вращения вентилятора в зависимости от текущей потребности.
- Пример 1 (без сигнала управления, режим постоянного расхода воздуха CAV). Фиксированная уставка расхода воздуха Vмакс в м3/ч задается при программировании на заводе-изготовителе. Регулятор будет поддерживать постоянный расход воздуха Vмакс.
- Примеры 2 и 3 (дискретные сигналы). В положении переключателя «Vмакс» регулятор будет поддерживать постоянный расход воздуха Vмакс, заданный при программировании. В положении переключателя «Vмин» регулятор будет поддерживать постоянный расход воздуха Vмин, заданный при программировании.

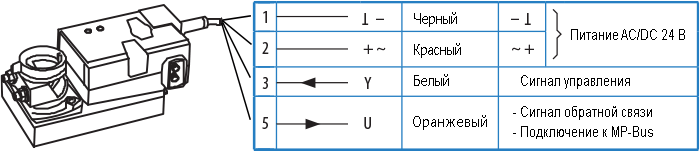

- Пример 4 (дискретные сигналы). a – воздушный клапан будет полностью закрыт (только при настройке управляющего сигнала 2…10 В) b – воздушный клапан будет полностью закрыт (только при использовании переменного напряжения питания ~24 В) c – регулятор будет поддерживать постоянный расход воздуха Vмакс d – воздушный клапан будет полностью открыт (только при использовании…
- Пример 5 (аналоговый сигнал). Расход воздуха будет изменяться в соответствии с внешним управляющим сигналом 0…10 В (или 2…10 В) от потенциометра, контроллера и пр. Диапазон изменения расхода воздуха: Vмин при сигнале 0 В (или 2 В) Vмакс при сигнале 10 В. Возможна настройка на аналоговый сигнал управления от 0 до 32 В.
Что это даёт
Где применяется
Офисы открытой планировки, переговорные, гостиницы, лаборатории, здания с переменной загрузкой помещений.
Как подобрать
Подбор ведут по диапазону расхода: минимальный и максимальный расход ветки должны попадать в рабочий диапазон регулятора. Проверьте требуемую длину прямых участков до и после устройства и способ управления.
Технические характеристики

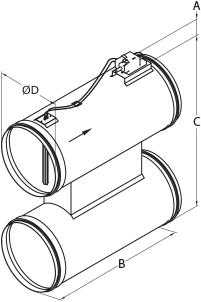

| Модель | М³/ч Оптимальный** | Расход воздуха*, м³/ч Допустимый | Тип привода | Размеры, мм ØD | Размеры, мм A | Размеры, мм В | Размеры, мм С | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| ДКРК 100B1 (ВМ1, ВЛ1, ВК1) | 60...170 | 60...345 | LMV-D3*** | 98 | 85 | 500 | 401 | 3,1 |
| ДКРК 125B1 (ВМ1, ВЛ1, ВК1) | 85...260 | 85...520 | LMV-D3*** | 123 | 85 | 500 | 451 | 3,5 |
| ДКРК 160B1 (ВМ1, ВЛ1, ВК1) | 145...430 | 145...865 | LMV-D3*** | 158 | 85 | 500 | 521 | 4,2 |
| ДКРК 200B1 (ВМ1, ВЛ1, ВК1) | 220...670 | 220...1340 | LMV-D3*** | 198 | 85 | 500 | 601 | 5,0 |
| ДКРК 250B1 (ВМ1, ВЛ1, ВК1) | 350...1060 | 350...2120 | LMV-D3*** | 248 | 85 | 600 | 701 | 8,7 |
| ДКРК 315B1 (ВМ1, ВЛ1, ВК1) | 560...1690 | 560...3370 | NMV-D3*** | 313 | 85 | 600 | 831 | 11,1 |
| ДКРК 355B1 (ВМ1, ВЛ1, ВК1) | 715...2140 | 715...4280 | NMV-D3*** | 353 | 85 | 600 | 911 | 12,4 |
| ДКРК 400B1 (ВМ1, ВЛ1, ВК1) | 910...2720 | 910...5450 | NMV-D3*** | 399 | 85 | 600 | 1003 | 14,0 |
| * Расход воздуха приведен для плотности воздуха ρ = 1,2 кг/м 3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: C = √(ρ/1,2). | ||||||||
| ** Указанные значения являются стандартными заводскими настройками, если при заказе не оговорены иные. | ||||||||
| *** Информацию о типах применяемых электроприводов и их характеристики смотри в таблице "Характеристики электроприводов". | ||||||||

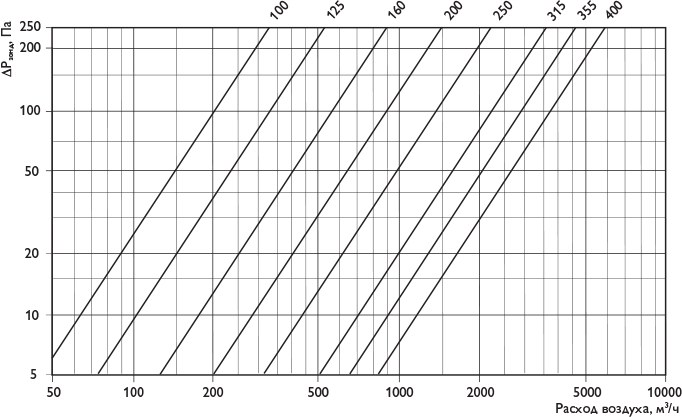

Чертежи и графики
Важно знать
Прямой участок перед регулятором обязателен — иначе датчик расхода даёт ошибку.
Минимальный расход не должен опускаться ниже паспортного: измерение станет неточным.
Систему с VAV нужно проектировать вместе с частотным регулированием вентилятора и датчиком давления в сети.
