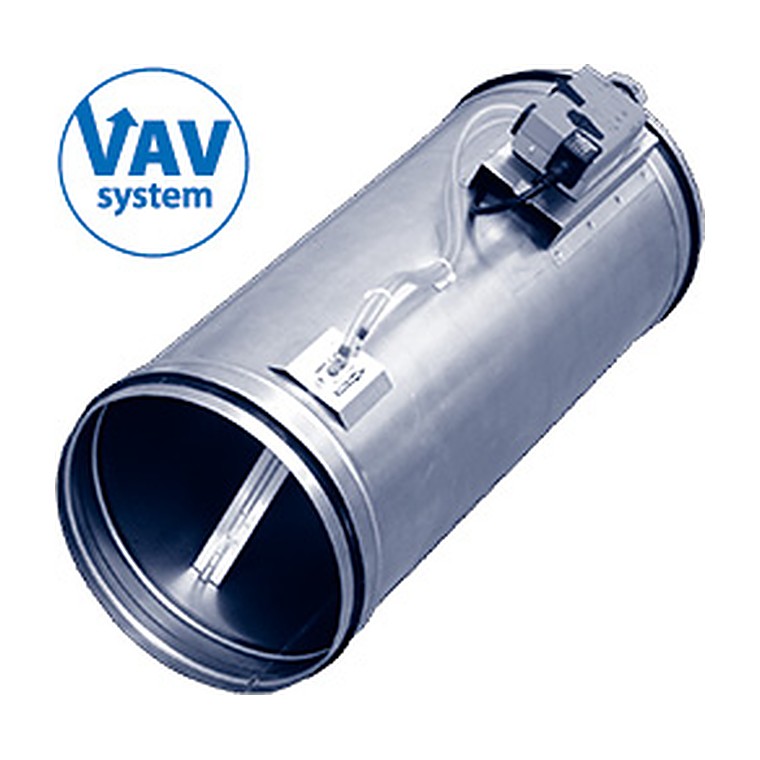

Регуляторы переменного расхода воздуха КПРК
⚙️ Подбор и заказ
Описание
Регуляторы переменного расхода воздуха КПРК для воздуховодов круглого сечения предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с переменным расходом воздуха (VAV) или с постоянным расходом воздуха (CAV). В режиме VAV уставка расхода воздуха может изменяться с помощью сигнала от внешнего датчика, контроллера или от системы диспетчеризации, в режиме CAV регуляторы поддерживают заданный расход воздуха Основными компонентами регуляторов расхода являются воздушный клапан, специальный приемник давления (зонд) для измерения расхода воздуха и электропривод со встроенным контроллером и датчиком давления. Разность полного и статического давлений на измерительном зонде зависит от расхода воздуха через регулятор.
Конструкция и работа
Регулятор переменного расхода поддерживает заданный расход воздуха в ветке независимо от давления в сети. Датчик измеряет расход, контроллер поворачивает заслонку и удерживает уставку, полученную от термостата или диспетчера.
- Регуляторы выпускаются в двенадцати исполнениях. Для согласованной работы нескольких регуляторов переменного расхода воздуха КПРК и вентиляционной установки рекомендуется использовать Optimizer - регулятор, обеспечивающий изменение скорости вращения вентилятора в зависимости от текущей потребности.
- Пример 1 (без сигнала управления, режим постоянного расхода воздуха CAV). Фиксированная уставка расхода воздуха Vмакс в м3/ч задается при программировании на заводе-изготовителе. Регулятор будет поддерживать постоянный расход воздуха Vмакс.
- Примеры 2 и 3 (дискретные сигналы). В положении переключателя «Vмакс» регулятор будет поддерживать постоянный расход воздуха Vмакс, заданный при программировании. В положении переключателя «Vмин» регулятор будет поддерживать постоянный расход воздуха Vмин, заданный при программировании.
- Пример 4 (дискретные сигналы). a – воздушный клапан будет полностью закрыт (только при настройке управляющего сигнала 2…10 В) b – воздушный клапан будет полностью закрыт (только при использовании переменного напряжения питания ~24 В) c – регулятор будет поддерживать постоянный расход воздуха Vмакс d – воздушный клапан будет полностью открыт (только при использовании…
- Пример 5 (аналоговый сигнал). Расход воздуха будет изменяться в соответствии с внешним управляющим сигналом 0…10 В (или 2…10 В) от потенциометра, контроллера и пр. Диапазон изменения расхода воздуха: Vмин при сигнале 0 В (или 2 В) Vмакс при сигнале 10 В. Возможна настройка на аналоговый сигнал управления от 0 до 32 В.
Что это даёт
Где применяется
Офисы открытой планировки, переговорные, гостиницы, лаборатории, здания с переменной загрузкой помещений.
Как подобрать
Подбор ведут по диапазону расхода: минимальный и максимальный расход ветки должны попадать в рабочий диапазон регулятора. Проверьте требуемую длину прямых участков до и после устройства и способ управления.
Технические характеристики

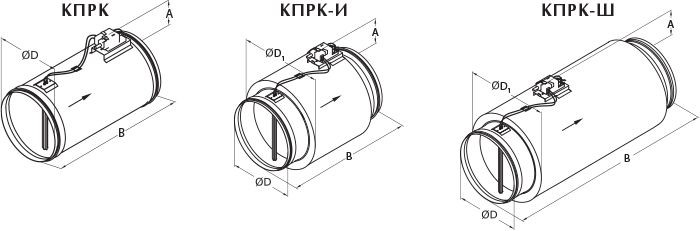

| Модель | 3 /ч Оптимальный ** | М³/ч Допустимый | Тип привода | Размеры, мм ØD | Размеры, мм Ø D 1 | Размеры, мм A | Размеры, мм В | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| КПРК 100B1 (ВМ1, ВЛ1, ВК1) | 60...170 | 60...345 | LMV-D3*** | 98 | – | 85 | 500 | 1,6 |
| КПРК 125B1 (ВМ1, ВЛ1, ВК1) | 85...260 | 85...520 | LMV-D3*** | 123 | – | 85 | 500 | 1,9 |
| КПРК 160B1 (ВМ1, ВЛ1, ВК1) | 145...430 | 145...865 | LMV-D3*** | 158 | – | 85 | 500 | 2,3 |
| КПРК 200B1 (ВМ1, ВЛ1, ВК1) | 220...670 | 220...1340 | LMV-D3*** | 198 | – | 85 | 500 | 3,3 |
| КПРК 250B1 (ВМ1, ВЛ1, ВК1) | 350...1060 | 350...2120 | LMV-D3*** | 248 | – | 85 | 600 | 4,6 |
| КПРК 315B1 (ВМ1, ВЛ1, ВК1) | 560...1690 | 560...3370 | LMV-D3*** | 313 | – | 85 | 600 | 5,8 |
| КПРК 355B1 (ВМ1, ВЛ1, ВК1) | 715...2140 | 715...4280 | LMV-D3*** | 353 | – | 85 | 600 | 6,5 |
| КПРК 400B1 (ВМ1, ВЛ1, ВК1) | 910...2720 | 910...5450 | LMV-D3*** | 399 | – | 85 | 600 | 7,5 |
| КПРК 500B1 (ВМ1, ВЛ1, ВК1) | 1410...4230 | 1410...8470 | NMV-D3*** | 498 | – | 85 | 750 | 13,7 |
| КПРК 630B1 (ВМ1, ВЛ1, ВК1) | 2250...6740 | 2250...13480 | NMV-D3*** | 628 | – | 85 | 750 | 18,0 |
| КПРК-И 100B1 (ВМ1, ВЛ1, ВК1) | 60...170 | 60...345 | LMV-D3*** | 98 | 200 | 85 | 500 | 4,0 |
| КПРК-И 125B1 (ВМ1, ВЛ1, ВК1) | 85...260 | 85...520 | LMV-D3*** | 123 | 225 | 85 | 500 | 4,5 |
| КПРК-И 160B1 (ВМ1, ВЛ1, ВК1) | 145...430 | 145...865 | LMV-D3*** | 158 | 280 | 85 | 500 | 5,7 |
| КПРК-И 200B1 (ВМ1, ВЛ1, ВК1) | 220...670 | 220...1340 | LMV-D3*** | 198 | 300 | 85 | 500 | 6,3 |
| КПРК-И 250B1 (ВМ1, ВЛ1, ВК1) | 350...1060 | 350...2120 | LMV-D3*** | 248 | 355 | 85 | 600 | 9,6 |
| КПРК-И 315B1 (ВМ1, ВЛ1, ВК1) | 560...1690 | 560...3370 | LMV-D3*** | 313 | 450 | 85 | 600 | 12,6 |
| КПРК-И 355B1 (ВМ1, ВЛ1, ВК1) | 715...2140 | 715...4280 | LMV-D3*** | 353 | 450 | 85 | 600 | 13,6 |
| КПРК-И 400B1 (ВМ1, ВЛ1, ВК1) | 910...2720 | 910...5450 | LMV-D3*** | 399 | 500 | 85 | 600 | 14,7 |
| КПРК-И 500B1 (ВМ1, ВЛ1, ВК1) | 1410...4230 | 1410...8470 | NMV-D3*** | 498 | 630 | 85 | 750 | 24,0 |
| КПРК-И 630B1 (ВМ1, ВЛ1, ВК1) | 2250...6740 | 2250...13480 | NMV-D3*** | 628 | 800 | 85 | 750 | 32,7 |
| КПРК-Ш 100B1 (ВМ1, ВЛ1, ВК1) | 60...170 | 60...345 | LMV-D3*** | 98 | 200 | 85 | 1150 | 7,2 |
| КПРК-Ш 125B1 (ВМ1, ВЛ1, ВК1) | 85...260 | 85...520 | LMV-D3*** | 123 | 225 | 85 | 1150 | 7,9 |
| КПРК-Ш 160B1 (ВМ1, ВЛ1, ВК1) | 145...430 | 145...865 | LMV-D3*** | 158 | 280 | 85 | 1150 | 9,9 |
| КПРК-Ш 200B1 (ВМ1, ВЛ1, ВК1) | 220...670 | 220...1340 | LMV-D3*** | 198 | 300 | 85 | 1150 | 11,9 |
| КПРК-Ш 250B1 (ВМ1, ВЛ1, ВК1) | 350...1060 | 350...2120 | LMV-D3*** | 248 | 355 | 85 | 1250 | 13,9 |
| КПРК-Ш 315B1 (ВМ1, ВЛ1, ВК1) | 560...1690 | 560...3370 | LMV-D3*** | 313 | 450 | 85 | 1250 | 19,7 |
| КПРК-Ш 355B1 (ВМ1, ВЛ1, ВК1) | 715...2140 | 715...4280 | LMV-D3*** | 353 | 450 | 85 | 1250 | 20,7 |
| КПРК-Ш 400B1 (ВМ1, ВЛ1, ВК1) | 910...2720 | 910...5450 | LMV-D3*** | 399 | 500 | 85 | 1250 | 23,0 |
| КПРК-Ш 500B1 (ВМ1, ВЛ1, ВК1) | 1410...4230 | 1410...8470 | NMV-D3*** | 498 | 630 | 85 | 1400 | 34,7 |
| КПРК-Ш 630B1 (ВМ1, ВЛ1, ВК1) | 2250...6740 | 2250...13480 | NMV-D3*** | 628 | 800 | 85 | 1400 | 45,5 |
| * Расход воздуха приведен для плотности воздуха ρ = 1,2 кг/м 3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: C = √(ρ/1,2). | ||||||||
| ** Указанные значения являются стандартными заводскими настройками, если при заказе не оговорены иные. | ||||||||
| *** Информацию о типах применяемых электроприводов и их характеристики смотри в таблице "Характеристики электроприводов". | ||||||||

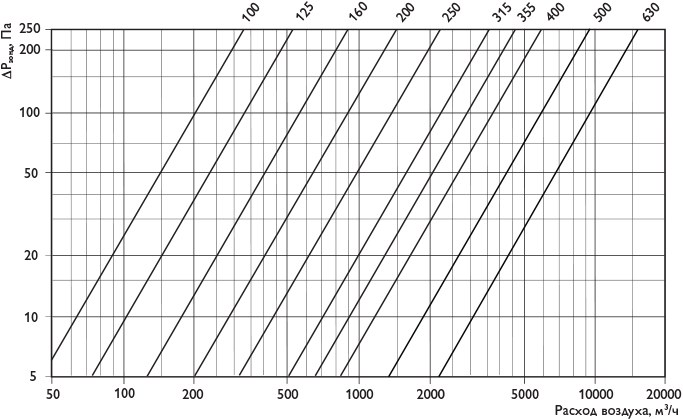

Чертежи и графики
Важно знать
Прямой участок перед регулятором обязателен — иначе датчик расхода даёт ошибку.
Минимальный расход не должен опускаться ниже паспортного: измерение станет неточным.
Систему с VAV нужно проектировать вместе с частотным регулированием вентилятора и датчиком давления в сети.
