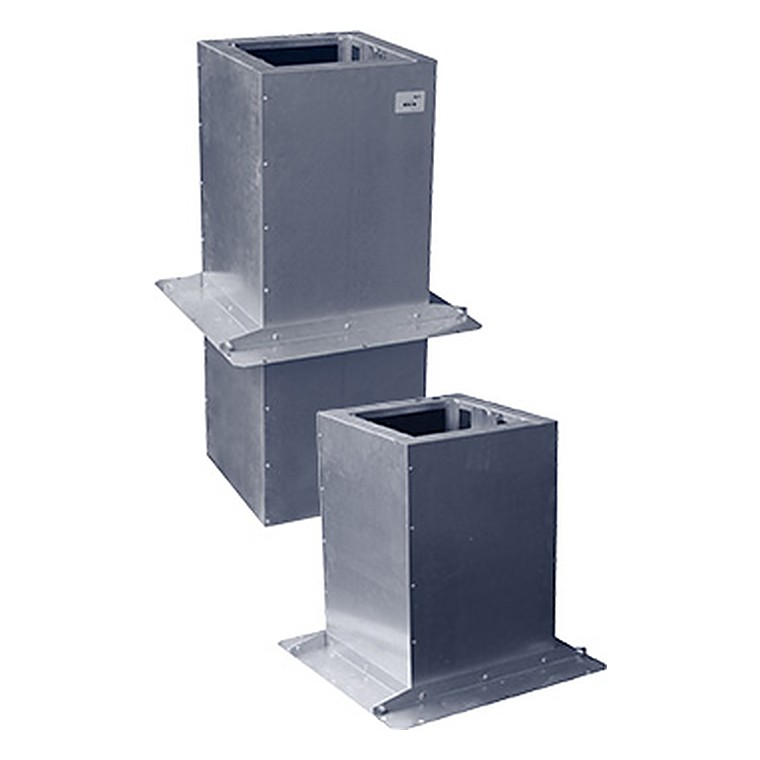

Монтажные стаканы МС и узлы прохода МСП
⚙️ Подбор и заказ
Описание
Монтажные стаканы МС и узлы прохода МСП — оборудование производителя Арктос для систем вентиляции и кондиционирования.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики

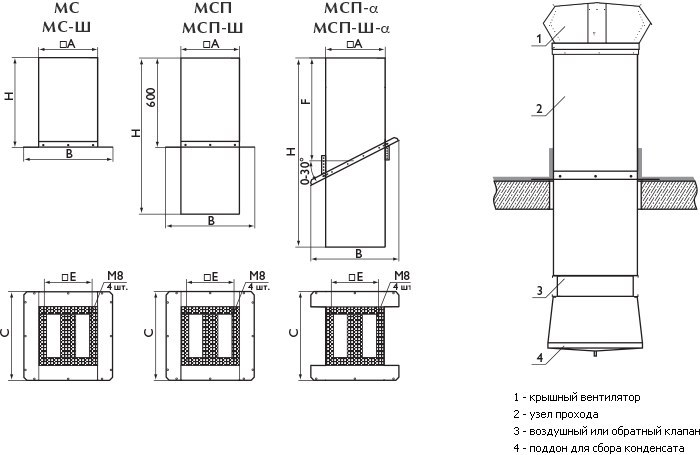

| Модель | □ А, мм | B, мм | С, мм | F, мм | □ E, мм | H, мм | Вес, кг МСМСП | Вес, кг МС-Ш МСП-Ш | Модель вентилятора |
|---|---|---|---|---|---|---|---|---|---|
| МС(-Ш) 300 | 300 | 500 | 500 | — | 220 | 600 | 13 | 14 | TKS 300, TKS 300 EC |
| МС(-Ш) 400 | 410 | 610 | 610 | — | 320 | 600 | 16 | 18 | TKS 400, TKH 400, TKS 400 EC, TKH 400 EC |
| МС(-Ш) 560A | 555 | 755 | 755 | — | 470 | 600 | 28 | 33 | TKH 560 A |
| МС(-Ш) 560B | 545 | 745 | 745 | — | 470 | 600 | 28 | 33 | TKH 560 B |
| МС(-Ш) 660 | 645 | 845 | 845 | — | 570 | 600 | 32 | 41 | TKH 660 |
| МС(-Ш) 760 | 745 | 945 | 945 | — | 670 | 600 | 47 | 57 | TKH 760 |
| МС(-Ш) 960 | 945 | 1145 | 1145 | — | 870 | 600 | 58 | 74 | TKH 960 |
| МСП(-Ш) 300 | 300 | 500 | 500 | — | 220 | 1050 | 18 | 21 | TKS 300, TKS 300 EC |
| МСП(-Ш) 400 | 410 | 610 | 610 | — | 320 | 1050 | 24 | 27 | TKS 400, TKH 400, TKS 400 EC, TKH 400 EC |
| МСП(-Ш) 560A | 555 | 755 | 755 | — | 470 | 1050 | 43 | 52 | TKH 560 A |
| МСП(-Ш) 560B | 545 | 745 | 745 | — | 470 | 1050 | 42 | 51 | TKH 560 B |
| МСП(-Ш) 660 | 645 | 845 | 845 | — | 570 | 1050 | 54 | 69 | TKH 660 |
| МСП(-Ш) 760 | 745 | 945 | 945 | — | 670 | 1050 | 69 | 88 | TKH 760 |
| МСП(-Ш) 960 | 945 | 1145 | 1145 | — | 870 | 1050 | 85 | 116 | TKH 960 |
| МСП(-Ш) 300-α | 300 | 480 | 500 | 685 | 220 | 1200 | 21 | 25 | TKS 300, TKS 300 EC |
| МСП(-Ш) 400-α | 410 | 590 | 610 | 715 | 320 | 1260 | 29 | 34 | TKS 400, TKH 400, TKS 400 EC, TKH 400 EC |
| МСП(-Ш) 560A-α | 555 | 735 | 755 | 757 | 470 | 1330 | 55 | 67 | TKH 560 A |
| МСП(-Ш) 560B-α | 545 | 725 | 745 | 755 | 470 | 1330 | 54 | 66 | TKH 560 B |
| МСП(-Ш) 660-α | 645 | 825 | 845 | 785 | 570 | 1380 | 65 | 86 | TKH 660 |
| МСП(-Ш) 760-α | 745 | 920 | 945 | 810 | 670 | 1430 | 88 | 112 | TKH 760 |
| МСП(-Ш) 960-α | 945 | 1120 | 1145 | 870 | 870 | 1530 | 117 | 159 | TKH 960 |
| МС(-Ш) 390 | 395 | 595 | 595 | — | 320 | 600 | 15 | 17 | TXP 3M, TXP 6M |
| МС(-Ш) 550 | 555 | 755 | 755 | — | 470 | 600 | 29 | 34 | TXP 7M, TXP 7T, TXP 8M, TXP 8T |
| МС(-Ш) 700 | 705 | 905 | 905 | — | 620 | 600 | 46 | 55 | TXP 10M, TXP 10T |
| МС(-Ш) 890 | 895 | 1095 | 1095 | — | 820 | 600 | 57 | 73 | TXP 12T, TXP 14T, TXP 15T, TXP 18T |
| МС(-Ш) 940 | 945 | 1145 | 1145 | — | 870 | 600 | 60 | 77 | TXA 71 6T |
| МС(-Ш) 1220 | 1220 | 1420 | 1420 | — | 1170 | 600 | 78 | 105 | TXA 80 6T |
| МС(-Ш) 1390 | 1390 | 1590 | 1590 | — | 1320 | 600 | 88 | 129 | TXA 100 6T |
| МСП(-Ш) 390 | 395 | 595 | 595 | — | 320 | 1050 | 23 | 27 | TXP 3M, TXP 6M |
| МСП(-Ш) 550 | 555 | 755 | 755 | — | 470 | 1050 | 43 | 52 | TXP 7M, TXP 7T, TXP 8M, TXP 8T |
| МСП(-Ш) 700 | 705 | 905 | 905 | — | 620 | 1050 | 63 | 79 | TXP 10M, TXP 10T |
| МСП(-Ш) 890 | 895 | 1095 | 1095 | — | 820 | 1050 | 79 | 108 | TXP 12T, TXP 14T, TXP 15T, TXP 18T |
| МСП(-Ш) 940 | 945 | 1145 | 1145 | — | 870 | 1050 | 85 | 116 | TXA 71 6T |
| МСП(-Ш) 1220 | 1220 | 1420 | 1420 | — | 1170 | 1050 | 109 | 156 | TXA 80 6T |
| МСП(-Ш) 1390 | 1390 | 1590 | 1590 | — | 1320 | 1050 | 124 | 192 | TXA 100 6T |
| МСП(-Ш) 390-α | 395 | 575 | 595 | 710 | 320 | 1260 | 28 | 32 | TXP 3M, TXP 6M |
| МСП(-Ш) 550-α | 555 | 735 | 755 | 757 | 470 | 1330 | 55 | 67 | TXP 7M, TXP 7T, TXP 8M, TXP 8T |
| МСП(-Ш) 700-α | 705 | 880 | 905 | 800 | 620 | 1430 | 85 | 107 | TXP 10M, TXP 10T |
| МСП(-Ш) 890-α | 895 | 1070 | 1095 | 855 | 820 | 1530 | 111 | 154 | TXP 12T, TXP 14T, TXP 15T, TXP 18T |
| МСП(-Ш) 940-α | 945 | 1120 | 1145 | 870 | 870 | 1530 | 116 | 162 | TXA 71 6T |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.
Чертежи и графики
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
