Шумоглушители CSD
Шумоглушитель Арктос. 13 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Шумоглушитель. Снижает шум, который передаётся по воздуховоду от вентилятора.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

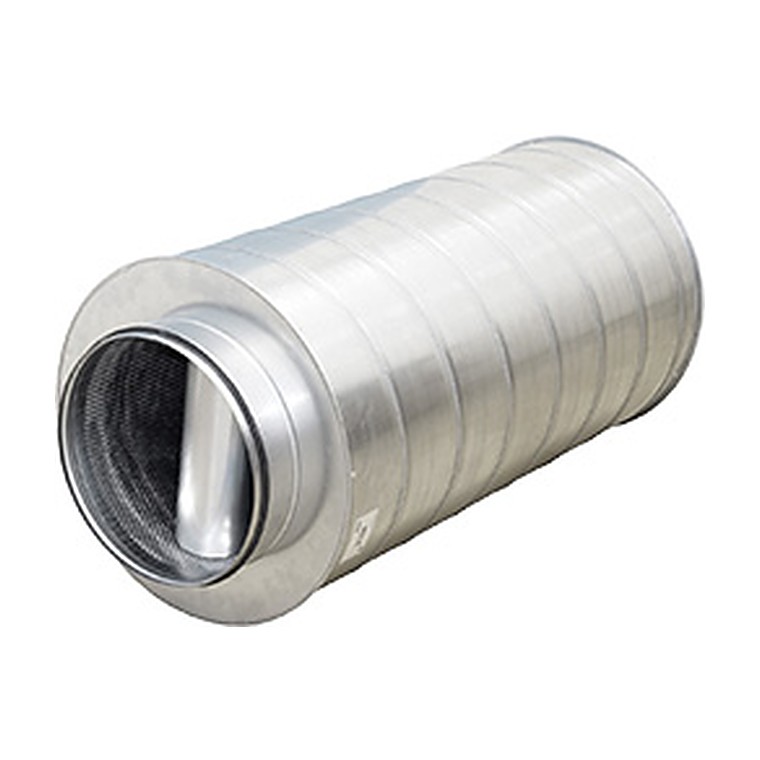

Шумоглушители CSD предназначены для снижения аэpодинамического шума в воздуховодах круглого сечения. Благодаря наличию дополнительной шумоглушащей пластине, шумоглушители CSD обладают улучшенными характеристиками шумоподавления и предназначены для применения в системах вентиляции помещений с повышенными акустическими требованиями. Шумоглушители устанавливаются независимо от направления движения воздуха. Корпус шумоглушителей изготавливается из оцинкованной стали. Внутри корпуса находятся слой звукопоглощающего материала и дополнительная звукопоглощающая пластина, выполненные из минерального волокна.
Конструкция и работа
Корпус глушителя заполнен звукопоглощающим материалом за перфорированной стенкой. Проходя внутри, воздушный поток теряет звуковую энергию, а аэродинамическое сопротивление остаётся небольшим — расход в системе почти не меняется.
Что это даёт
Где применяется
Системы вентиляции офисов, гостиниц, жилых домов, медицинских и учебных учреждений, студий и залов — там, где нормируется уровень шума в помещении.
Как подобрать
Определите требуемое снижение шума в октавных полосах по разнице между шумом вентилятора и допустимым уровнем в помещении, затем подберите сечение по расходу и длину по акустическому расчёту. Скорость в глушителе — не более 8–10 м/с.
Технические характеристики
| Модель | Размеры, мм | Размеры, мм | Размеры, мм | Вес | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | Ø d | Ø D | L | кг | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| CSD 250/600 | 248 | 368 | 600 | 8,4 | 2 | 4 | 10 | 15 | 30 | 30 | 34 | 21 |
| CSD 250/900 | 248 | 368 | 900 | 11,3 | 2 | 5 | 14 | 22 | 38 | 36 | 40 | 26 |
| CSD 315/600 | 313 | 466 | 600 | 12,7 | 1 | 3 | 6 | 14 | 31 | 30 | 21 | 17 |
| CSD 315/900 | 313 | 466 | 900 | 17,0 | 1 | 4 | 8 | 27 | 38 | 46 | 34 | 19 |
| CSD 355/600 | 353 | 466 | 600 | 13,1 | 1 | 3 | 5 | 16 | 33 | 27 | 18 | 15 |
| CSD 355/900 | 353 | 466 | 900 | 17,7 | 1 | 4 | 7 | 24 | 40 | 43 | 26 | 21 |
| CSD 400/600 | 399 | 516 | 600 | 14,6 | 1 | 3 | 5 | 14 | 30 | 23 | 17 | 15 |
| CSD 400/900 | 399 | 516 | 900 | 19,8 | 2 | 4 | 7 | 21 | 41 | 34 | 24 | 21 |
| CSD 500/600 | 498 | 646 | 600 | 18,6 | 1 | 3 | 4 | 12 | 24 | 18 | 12 | 12 |
| CSD 500/900 | 498 | 646 | 900 | 24,9 | 2 | 4 | 7 | 17 | 33 | 25 | 17 | 14 |
| CSD 630/600 | 628 | 820 | 600 | 23,8 | 2 | 4 | 4 | 8 | 17 | 14 | 10 | 10 |
| CSD 630/900 | 628 | 820 | 900 | 31,6 | 2 | 4 | 6 | 14 | 24 | 19 | 14 | 11 |

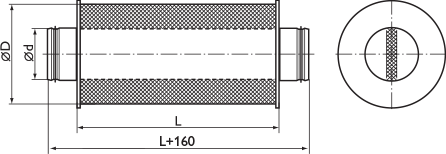

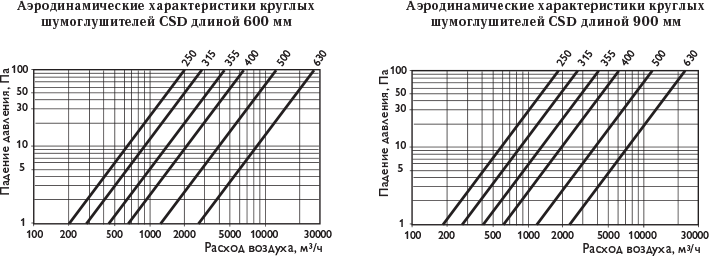

Чертежи и графики
Важно знать
Глушитель ставят как можно ближе к вентилятору, но не вплотную: нужен прямой участок для выравнивания потока.
Не устанавливайте глушитель в загрязнённом потоке без фильтра — поглотитель забивается и теряет свойства.
Для кухонных вытяжек применяйте исполнения, допускающие очистку, либо выносите глушитель за жироуловитель.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
