Шумоглушители CSU
Шумоглушитель Арктос. 11 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Шумоглушитель. Снижает шум, который передаётся по воздуховоду от вентилятора.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

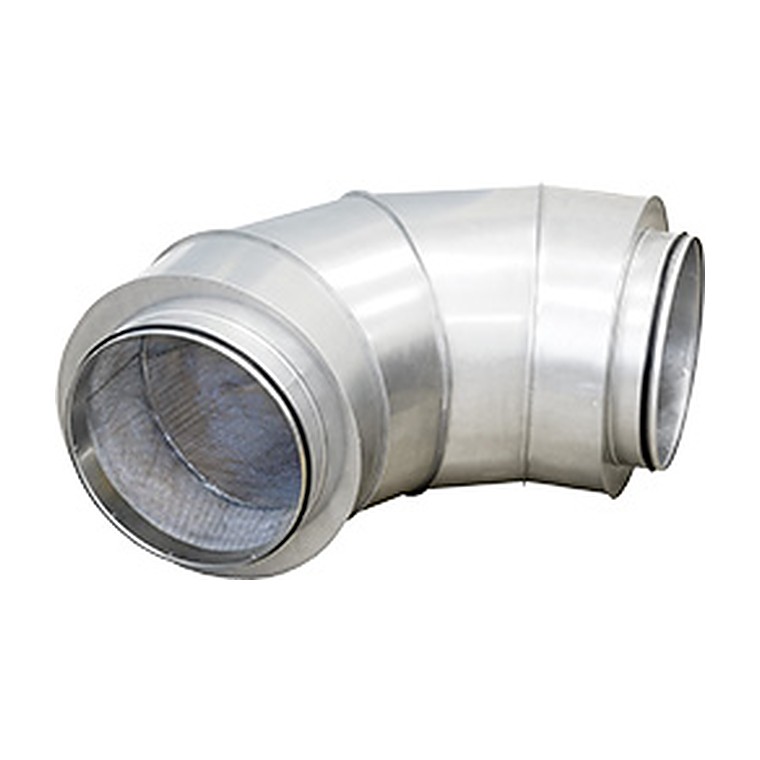

Шумоглушители CSU предназначены для снижения аэpодинамического шума в воздуховодах круглого сечения. Шумоглушители разработаны для монтажа в ограниченном пространстве, когда нет возможности разместить все вентиляционное оборудование в линию. Шумоглушители устанавливаются независимо от направления движения воздуха. Корпус шумоглушителя выполнен изогнутым под углом 90° и изготовлен из оцинкованной стали. Внутри корпуса находится слой звукопоглощающего материала из минерального волокна.
Конструкция и работа
Корпус глушителя заполнен звукопоглощающим материалом за перфорированной стенкой. Проходя внутри, воздушный поток теряет звуковую энергию, а аэродинамическое сопротивление остаётся небольшим — расход в системе почти не меняется.
Что это даёт
Где применяется
Системы вентиляции офисов, гостиниц, жилых домов, медицинских и учебных учреждений, студий и залов — там, где нормируется уровень шума в помещении.
Как подобрать
Определите требуемое снижение шума в октавных полосах по разнице между шумом вентилятора и допустимым уровнем в помещении, затем подберите сечение по расходу и длину по акустическому расчёту. Скорость в глушителе — не более 8–10 м/с.
Технические характеристики
| Модель | Размеры, мм | Размеры, мм | Размеры, мм | Вес | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | Ø d | Ø D | L | кг | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| CSU 100 | 98 | 200 | 430 | 3,4 | 1 | 3 | 10 | 20 | 34 | 39 | 42 | 31 |
| CSU 125 | 123 | 225 | 470 | 4,0 | 1 | 3 | 7 | 15 | 28 | 33 | 35 | 28 |
| CSU 160 | 158 | 280 | 550 | 5,7 | 1 | 3 | 9 | 17 | 33 | 31 | 30 | 26 |
| CSU 200 | 198 | 300 | 580 | 6,6 | 2 | 3 | 8 | 13 | 30 | 25 | 24 | 21 |
| CSU 250 | 248 | 355 | 665 | 8,8 | 1 | 3 | 8 | 18 | 31 | 24 | 25 | 21 |
| CSU 315 | 313 | 450 | 805 | 13,7 | 2 | 6 | 10 | 18 | 29 | 25 | 21 | 20 |
| CSU 355 | 353 | 450 | 805 | 13,9 | 1 | 2 | 6 | 13 | 25 | 20 | 20 | 19 |
| CSU 400 | 398 | 500 | 880 | 16,7 | 1 | 2 | 7 | 14 | 21 | 19 | 21 | 16 |
| CSU 500 | 498 | 630 | 1075 | 25,0 | 1 | 3 | 9 | 24 | 19 | 21 | 22 | 19 |
| CSU 630 | 628 | 800 | 1330 | 44,1 | 2 | 4 | 11 | 22 | 18 | 21 | 20 | 18 |

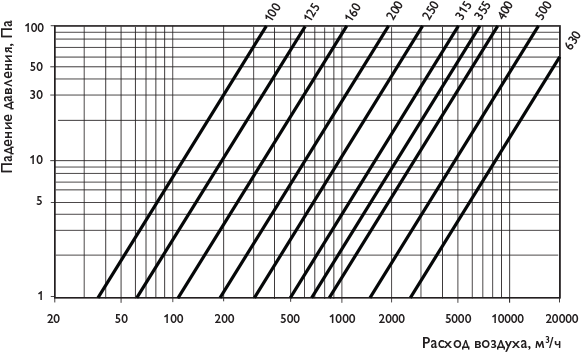

Чертежи и графики
Важно знать
Глушитель ставят как можно ближе к вентилятору, но не вплотную: нужен прямой участок для выравнивания потока.
Не устанавливайте глушитель в загрязнённом потоке без фильтра — поглотитель забивается и теряет свойства.
Для кухонных вытяжек применяйте исполнения, допускающие очистку, либо выносите глушитель за жироуловитель.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
