Шумоглушители CSH
Шумоглушитель Арктос. 11 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Шумоглушитель. Снижает шум, который передаётся по воздуховоду от вентилятора.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

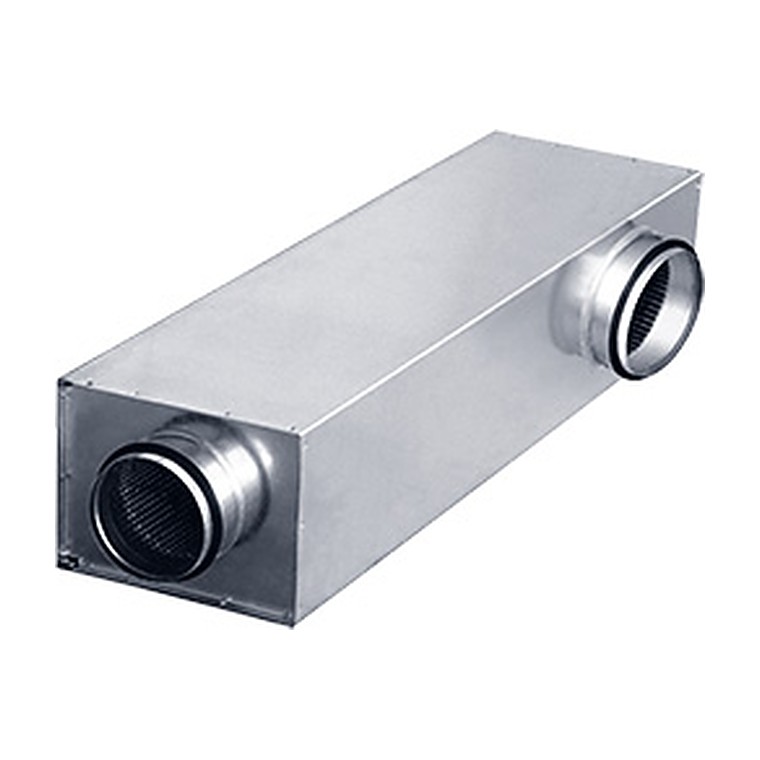

Шумоглушители CSH предназначены для снижения аэpодинамического шума в воздуховодах круглого сечения. Шумоглушители разработаны для монтажа в ограниченном пространстве, когда нет возможности разместить все вентиляционное оборудование в линию. Шумоглушители устанавливаются независимо от направления движения воздуха. Корпус шумоглушителей изготавливается из оцинкованной стали, а присоединительные патрубки расположены перпендикулярно друг другу. Внутри корпуса находятся слой звукопоглощающего материала из минерального волокна.
Конструкция и работа
Корпус глушителя заполнен звукопоглощающим материалом за перфорированной стенкой. Проходя внутри, воздушный поток теряет звуковую энергию, а аэродинамическое сопротивление остаётся небольшим — расход в системе почти не меняется.
Что это даёт
Где применяется
Системы вентиляции офисов, гостиниц, жилых домов, медицинских и учебных учреждений, студий и залов — там, где нормируется уровень шума в помещении.
Как подобрать
Определите требуемое снижение шума в октавных полосах по разнице между шумом вентилятора и допустимым уровнем в помещении, затем подберите сечение по расходу и длину по акустическому расчёту. Скорость в глушителе — не более 8–10 м/с.
Технические характеристики
| Модель | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Вес | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) | На средних частотах (Гц) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | ØD | A | B | C | L | кг | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| CSH 100 | 98 | 220 | 160 | 812 | 928 | 8,0 | 1 | 20 | 33 | 44 | 44 | 48 | 42 |
| CSH 125 | 123 | 250 | 185 | 801 | 928 | 9,2 | 4 | 17 | 36 | 47 | 54 | 53 | 37 |
| CSH 160 | 158 | 290 | 220 | 784 | 928 | 11,0 | 10 | 17 | 25 | 46 | 51 | 43 | 37 |
| CSH 200 | 198 | 340 | 260 | 764 | 928 | 13,1 | 8 | 16 | 26 | 37 | 40 | 32 | 27 |
| CSH 250 | 248 | 400 | 310 | 739 | 928 | 15,9 | 10 | 14 | 20 | 28 | 27 | 24 | 24 |
| CSH 315 | 313 | 470 | 375 | 707 | 928 | 18,7 | 7 | 14 | 23 | 26 | 22 | 21 | 24 |
| CSH 355 | 353 | 510 | 415 | 685 | 928 | 20,6 | 9 | 16 | 27 | 22 | 21 | 22 | 25 |
| CSH 400 | 398 | 560 | 460 | 664 | 928 | 22,6 | 9 | 19 | 22 | 22 | 23 | 21 | 21 |
| CSH 500 | 498 | 660 | 560 | 613 | 928 | 27,3 | 5 | 15 | 16 | 19 | 17 | 19 | 19 |
| CSH 630 | 628 | 790 | 690 | 548 | 928 | 33,9 | 6 | 16 | 15 | 17 | 14 | 18 | 18 |

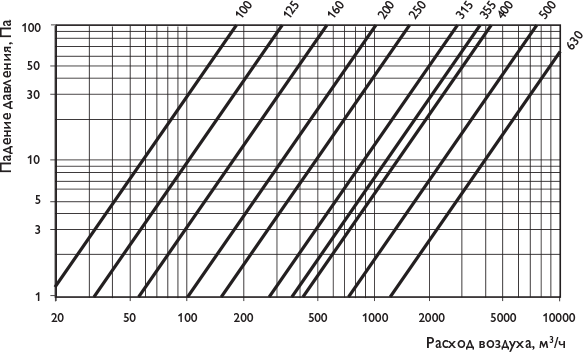

Чертежи и графики
Важно знать
Глушитель ставят как можно ближе к вентилятору, но не вплотную: нужен прямой участок для выравнивания потока.
Не устанавливайте глушитель в загрязнённом потоке без фильтра — поглотитель забивается и теряет свойства.
Для кухонных вытяжек применяйте исполнения, допускающие очистку, либо выносите глушитель за жироуловитель.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
