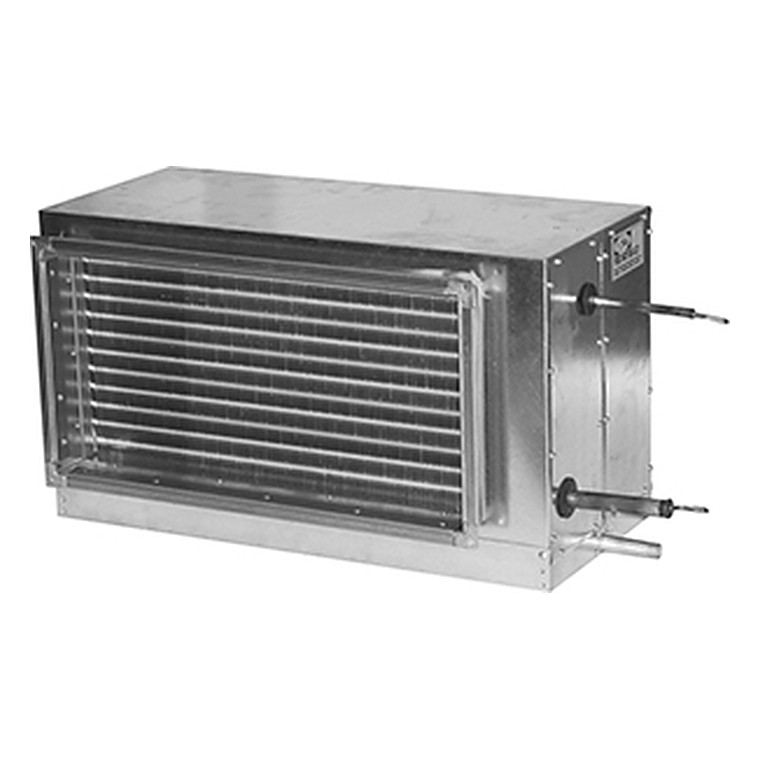

Фреоновые охладители PBED
⚙️ Подбор и заказ
Описание
Фреоновые воздухоохладители PBED предназначены для охлаждения приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования. Корпус охладителя изготовлен из оцинкованной стали, внутри корпуса установлен медно-алюминиевый теплообменник, дренажный поддон из нержавеющей стали и каплеотделитель. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции, для слива конденсата предусмотрен патрубок диаметром 32 мм. Охладители рассчитаны для работы на фреоне R410A. Максимальное рабочее давление охладителя составляет 3,0 МПа.
Конструкция и работа
Теплообменник охлаждает и осушает приточный воздух: фреоновый работает в паре с компрессорно-конденсаторным блоком, водяной — от чиллера. Выпавший конденсат собирается в поддон и отводится через сифон.
- Установка. Канальные охладители должны быть установлены только в горизонтальном положении для беспрепятственного слива конденсата. Рекомендуемое расстояние до изгиба воздуховода, заслонки и т. п. должно быть не менее диагонального размера охладителя.
Что это даёт
Где применяется
Приточные системы офисов, торговых залов, гостиниц, производственных помещений с требованиями к температуре и влажности.
Как подобрать
Холодопроизводительность считают по расходу воздуха и требуемому перепаду температур с учётом влажности. Для фреонового исполнения согласуйте типоразмер с ККБ, для водяного — расход и температурный график чиллера.
Технические характеристики
| Модель | Расход воздуха, м³/ч | Мощн., кВт | Внутр. объем, дм 3 | Размеры, мм A | Размеры, мм В | Размеры, мм C | Размеры, мм H | Размеры, мм E | Размеры, мм Ød1 | Размеры, мм Ød2 | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PBED 400x200-2-2,1N | 600 | 2,9 | 0,5 | 400 | 200 | 520 | 320 | 35 | 12 | 16 | 16,5 |
| PBED 400x200-2-2,1N | 900 | 3,6 | 0,5 | 400 | 200 | 520 | 320 | 35 | 12 | 16 | 16,5 |
| PBED 400x200-3-2,1N | 600 | 4,0 | 0,8 | 400 | 200 | 520 | 320 | 43 | 12 | 16 | 16,8 |
| PBED 400x200-3-2,1N | 900 | 5,1 | 0,8 | 400 | 200 | 520 | 320 | 43 | 12 | 16 | 16,8 |
| PBED 400x200-4-2,1N | 600 | 4,9 | 1,0 | 400 | 200 | 520 | 320 | 65 | 12 | 16 | 18,2 |
| PBED 400x200-4-2,1N | 900 | 6,3 | 1,0 | 400 | 200 | 520 | 320 | 65 | 12 | 16 | 18,2 |
| PBED 500x250-2-2,1N | 900 | 4,2 | 0,9 | 500 | 250 | 635 | 370 | 35 | 16 | 22 | 20,5 |
| PBED 500x250-2-2,1N | 1350 | 5,2 | 0,9 | 500 | 250 | 635 | 370 | 35 | 16 | 22 | 20,5 |
| PBED 500x250-3-2,1N | 900 | 6,0 | 1,2 | 500 | 250 | 635 | 370 | 43 | 16 | 22 | 21,5 |
| PBED 500x250-3-2,1N | 1350 | 7,7 | 1,2 | 500 | 250 | 635 | 370 | 43 | 16 | 22 | 21,5 |
| PBED 500x250-4-2,1N | 900 | 7,5 | 1,6 | 500 | 250 | 635 | 370 | 65 | 16 | 22 | 22,3 |
| PBED 500x250-4-2,1N | 1350 | 9,7 | 1,6 | 500 | 250 | 635 | 370 | 65 | 16 | 22 | 22,3 |
| PBED 500x300-2-2,1N | 1100 | 5,4 | 1,0 | 500 | 300 | 635 | 420 | 35 | 12 | 16 | 22,8 |
| PBED 500x300-2-2,1N | 1600 | 6,6 | 1,0 | 500 | 300 | 635 | 420 | 35 | 12 | 16 | 22,8 |
| PBED 500x300-3-2,1N | 1100 | 7,3 | 1,5 | 500 | 300 | 635 | 420 | 43 | 16 | 22 | 23,4 |
| PBED 500x300-3-2,1N | 1600 | 9,1 | 1,5 | 500 | 300 | 635 | 420 | 43 | 16 | 22 | 23,4 |
| PBED 500x300-4-2,1N | 1100 | 8,9 | 2,0 | 500 | 300 | 635 | 420 | 65 | 22 | 28 | 24,5 |
| PBED 500x300-4-2,1N | 1600 | 11,3 | 2,0 | 500 | 300 | 635 | 420 | 65 | 22 | 28 | 24,5 |
| PBED 600x300-2-2,1N | 1300 | 6,5 | 1,1 | 600 | 300 | 735 | 420 | 35 | 12 | 16 | 24,8 |
| PBED 600x300-2-2,1N | 2000 | 8,2 | 1,1 | 600 | 300 | 735 | 420 | 35 | 12 | 16 | 24,8 |
| PBED 600x300-3-2,1N | 1300 | 8,8 | 1,7 | 600 | 300 | 735 | 420 | 43 | 16 | 22 | 26,2 |
| PBED 600x300-3-2,1N | 2000 | 11,4 | 1,7 | 600 | 300 | 735 | 420 | 43 | 16 | 22 | 26,2 |
| PBED 600x300-4-2,1N | 1300 | 10,7 | 2,4 | 600 | 300 | 735 | 420 | 65 | 22 | 28 | 29,2 |
| PBED 600x300-4-2,1N | 2000 | 14,1 | 2,4 | 600 | 300 | 735 | 420 | 65 | 22 | 28 | 29,2 |
| PBED 600x350-2-2,1N | 1500 | 7,1 | 1,4 | 600 | 350 | 735 | 470 | 35 | 16 | 22 | 26,8 |
| PBED 600x350-2-2,1N | 2300 | 9,0 | 1,4 | 600 | 350 | 735 | 470 | 35 | 16 | 22 | 26,8 |
| PBED 600x350-3-2,1N | 1500 | 10,2 | 2,0 | 600 | 350 | 735 | 470 | 43 | 16 | 22 | 27,9 |
| PBED 600x350-3-2,1N | 2300 | 13,2 | 2,0 | 600 | 350 | 735 | 470 | 43 | 16 | 22 | 27,9 |
| PBED 600x350-4-2,1N | 1500 | 12,3 | 2,7 | 600 | 350 | 735 | 470 | 65 | 22 | 28 | 29,2 |
| PBED 600x350-4-2,1N | 2300 | 16,1 | 2,7 | 600 | 350 | 735 | 470 | 65 | 22 | 28 | 29,2 |
| PBED 700x400-2-2,1N | 2000 | 9,6 | 1,9 | 700 | 400 | 840 | 520 | 35 | 22 | 28 | 31,1 |
| PBED 700x400-2-2,1N | 3000 | 12,0 | 1,9 | 700 | 400 | 840 | 520 | 35 | 22 | 28 | 31,1 |
| PBED 700x400-3-2,1N | 2000 | 13,4 | 2,8 | 700 | 400 | 840 | 520 | 43 | 22 | 28 | 31,9 |
| PBED 700x400-3-2,1N | 3000 | 17,0 | 2,8 | 700 | 400 | 840 | 520 | 43 | 22 | 28 | 31,9 |
| PBED 700x400-4-2,1N | 2000 | 16,3 | 3,8 | 700 | 400 | 840 | 520 | 65 | 28 | 35 | 35,2 |
| PBED 700x400-4-2,1N | 3000 | 21,1 | 3,8 | 700 | 400 | 840 | 520 | 65 | 28 | 35 | 35,2 |
| PBED 800x500-2-2,1N | 2900 | 14,0 | 2,7 | 800 | 500 | 980 | 620 | 35 | 22 | 28 | 38,1 |
| PBED 800x500-2-2,1N | 4300 | 17,4 | 2,7 | 800 | 500 | 980 | 620 | 35 | 22 | 28 | 38,1 |
| PBED 800x500-3-2,1N | 2900 | 19,5 | 4,1 | 800 | 500 | 980 | 620 | 43 | 28 | 35 | 41,2 |
| PBED 800x500-3-2,1N | 4300 | 24,6 | 4,1 | 800 | 500 | 980 | 620 | 43 | 28 | 35 | 41,2 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.
Чертежи и графики
Важно знать
Обязателен сифон с гидрозатвором: без него конденсат не отводится и попадает в воздуховод.
Скорость воздуха выше 2,5–3 м/с приводит к каплеуносу даже при наличии сепаратора.
Фреоновый охладитель подбирается строго под конкретный ККБ — произвольная пара даёт обмерзание или недобор мощности.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
