Водяные охладители PBAR
⚙️ Подбор и заказ
Описание

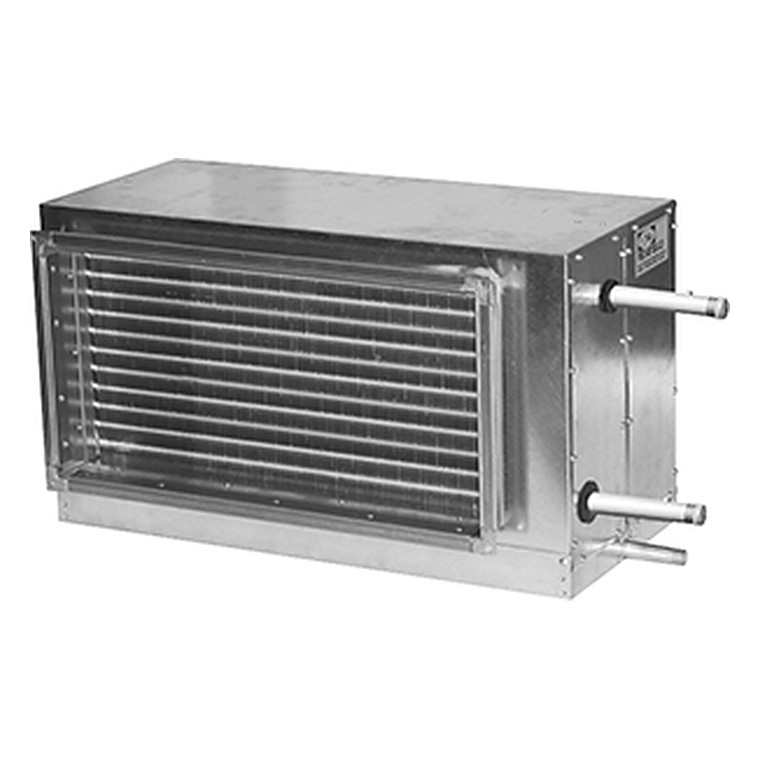

Водяные воздухоохладители PBAR предназначены для охлаждения приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования. Корпус охладителя изготовлен из оцинкованной стали, внутри корпуса установлен медно-алюминиевый теплообменник, дренажный поддон из нержавеющей стали и каплеотделитель. Патрубки охладителя оснащены заглушками для слива теплоносителя и продувки охладителя. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции, для слива конденсата предусмотрен патрубок диаметром 32 мм. Максимальное рабочее давление охладителя составляет 1,6 МПа. Все охладители проверяются на герметичность опрессовкой под давлением 3,0 МПа.
Конструкция и работа
Теплообменник подогревает приточный воздух до заданной температуры. Водяной работает от системы отопления через узел обвязки, электрический — от сети, ступенями или плавно, по сигналу контроллера.
- Установка. Канальные охладители должны быть установлены только в горизонтальном положении для беспрепятственного слива конденсата. При использовании в качестве теплоносителя воды охладители необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба воздуховода, заслонки и т. п.
- Регулирование мощности. Для управления мощностью охлаждения рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS .

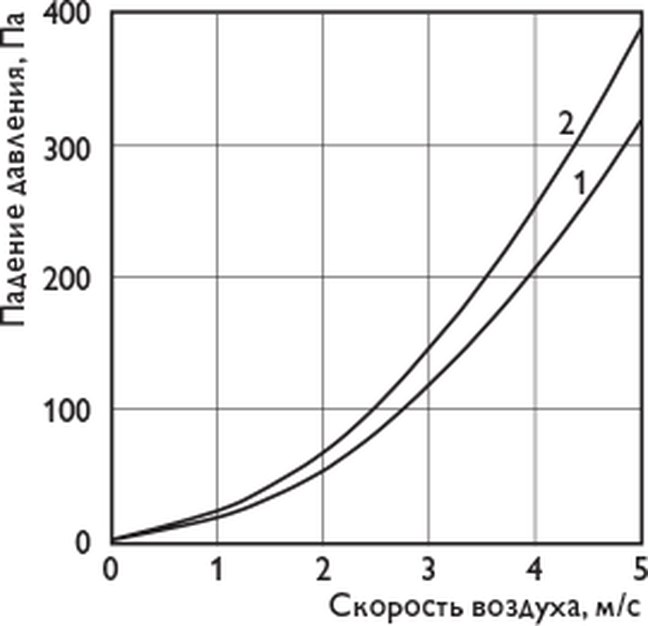

- Защита от замораживания. Во избежание замораживания охладителя необходимо предусмотреть комплекс мероприятий: 1 – 3-х рядный охладитель; 2 – 4-х рядный охладитель.
Что это даёт
Где применяется
Приточные системы административных, жилых и производственных зданий, догрев после утилизатора, зональный подогрев по веткам.
Как подобрать
Мощность считают по расходу воздуха и разнице температур: от расчётной наружной до требуемой приточной. Для водяного уточняют график теплоносителя и подбирают узел обвязки, для электрического — доступную мощность сети.
Технические характеристики

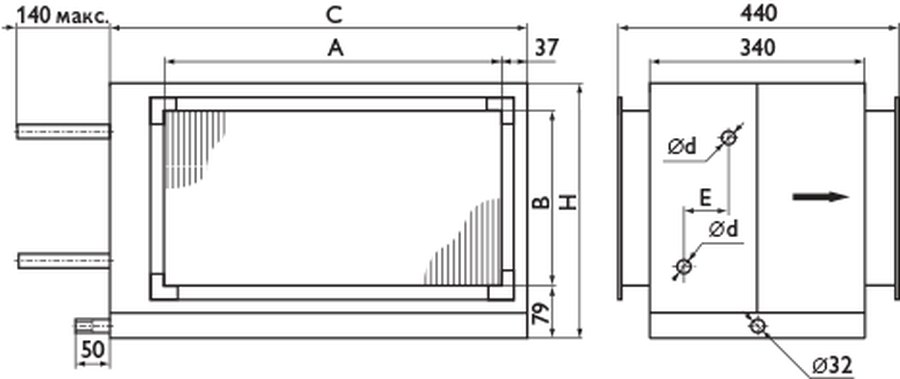

| Модель | Расход воздуха, м³/ч | Мощн., кВт | Вода, Т=7/12°C Расход, л/с | Вода, Т=7/12°C Сопр., кПа | Внутр. объем, дм 3 | Размеры, мм A | Размеры, мм В | Размеры, мм C | Размеры, мм H | Размеры, мм E | Размеры, мм Ød* | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBAR 400x200-3-2,5N | 600 | 3,2 | 0,15 | 7,2 | 0,9 | 400 | 200 | 520 | 320 | 43 | ¾ ” | 20,6 |
| PBAR 400x200-3-2,5N | 900 | 4,2 | 0,20 | 11,5 | 0,9 | 400 | 200 | 520 | 320 | 43 | ¾ ” | 20,6 |
| PBAR 400x200-4-2,5N | 600 | 4,0 | 0,19 | 6,6 | 1,2 | 400 | 200 | 520 | 320 | 65 | ¾ ” | 21,1 |
| PBAR 400x200-4-2,5N | 900 | 5,3 | 0,25 | 10,8 | 1,2 | 400 | 200 | 520 | 320 | 65 | ¾ ” | 21,1 |
| PBAR 400x400-3-2,5N | 1150 | 5,5 | 0,26 | 3,4 | 1,8 | 400 | 400 | 520 | 520 | 43 | ¾ ” | 28,2 |
| PBAR 400x400-3-2,5N | 1750 | 7,4 | 0,35 | 5,8 | 1,8 | 400 | 400 | 520 | 520 | 43 | ¾ ” | 28,2 |
| PBAR 400x400-4-2,5N | 1150 | 7,8 | 0,37 | 6,5 | 2,5 | 400 | 400 | 520 | 520 | 65 | 1” | 29,9 |
| PBAR 400x400-4-2,5N | 1750 | 10,4 | 0,50 | 10,9 | 2,5 | 400 | 400 | 520 | 520 | 65 | 1” | 29,9 |
| PBAR 450x450-3-2,5N | 1450 | 7,4 | 0,35 | 5,3 | 2,2 | 450 | 450 | 570 | 570 | 43 | ¾ ” | 31,7 |
| PBAR 450x450-3-2,5N | 2200 | 9,9 | 0,47 | 8,8 | 2,2 | 450 | 450 | 570 | 570 | 43 | ¾ ” | 31,7 |
| PBAR 450x450-4-2,5N | 1450 | 10,2 | 0,48 | 9,1 | 3,1 | 450 | 450 | 570 | 570 | 65 | 1” | 33,6 |
| PBAR 450x450-4-2,5N | 2200 | 13,6 | 0,65 | 15,2 | 3,1 | 450 | 450 | 570 | 570 | 65 | 1” | 33,6 |
| PBAR 500x250-3-2,5N | 900 | 4,8 | 0,23 | 5,6 | 1,4 | 500 | 250 | 635 | 370 | 43 | ¾ ” | 24,9 |
| PBAR 500x250-3-2,5N | 1350 | 6,3 | 0,30 | 9,0 | 1,4 | 500 | 250 | 635 | 370 | 43 | ¾ ” | 24,9 |
| PBAR 500x250-4-2,5N | 900 | 6,4 | 0,31 | 11,2 | 1,9 | 500 | 250 | 635 | 370 | 65 | 1” | 26,6 |
| PBAR 500x250-4-2,5N | 1350 | 8,5 | 0,41 | 18,3 | 1,9 | 500 | 250 | 635 | 370 | 65 | 1” | 26,6 |
| PBAR 500x300-3-2,5N | 1100 | 5,8 | 0,28 | 5,4 | 1,8 | 500 | 300 | 635 | 420 | 43 | 1” | 27,8 |
| PBAR 500x300-3-2,5N | 1600 | 7,5 | 0,36 | 8,5 | 1,8 | 500 | 300 | 635 | 420 | 43 | 1” | 27,8 |
| PBAR 500x300-4-2,5N | 1100 | 7,3 | 0,35 | 5,1 | 2,3 | 500 | 300 | 635 | 420 | 65 | 1” | 29,0 |
| PBAR 500x300-4-2,5N | 1600 | 9,4 | 0,45 | 8,0 | 2,3 | 500 | 300 | 635 | 420 | 65 | 1” | 29,0 |
| PBAR 500x500-3-2,5N | 1800 | 9,6 | 0,46 | 6,0 | 3,0 | 500 | 500 | 635 | 620 | 43 | 1” | 38,5 |
| PBAR 500x500-3-2,5N | 2700 | 12,6 | 0,60 | 9,7 | 3,0 | 500 | 500 | 635 | 620 | 43 | 1” | 38,5 |
| PBAR 500x500-4-2,5N | 1800 | 8,7 | 0,41 | 1,8 | 3,8 | 500 | 500 | 635 | 620 | 65 | 1” | 39,5 |
| PBAR 500x500-4-2,5N | 2700 | 12,9 | 0,61 | 3,6 | 3,8 | 500 | 500 | 635 | 620 | 65 | 1” | 39,5 |
| PBAR 600x300-3-2,5N | 1300 | 7,3 | 0,35 | 8,9 | 2,1 | 600 | 300 | 735 | 420 | 43 | 1” | 30,9 |
| PBAR 600x300-3-2,5N | 2000 | 9,7 | 0,46 | 14,7 | 2,1 | 600 | 300 | 735 | 420 | 43 | 1” | 30,9 |
| PBAR 600x300-4-2,5N | 1300 | 9,1 | 0,43 | 8,3 | 2,6 | 600 | 300 | 735 | 420 | 65 | 1” | 32,4 |
| PBAR 600x300-4-2,5N | 2000 | 12,2 | 0,58 | 14,0 | 2,6 | 600 | 300 | 735 | 420 | 65 | 1” | 32,4 |
| PBAR 600x350-3-2,5N | 1500 | 8,4 | 0,40 | 9,0 | 2,4 | 600 | 350 | 735 | 470 | 43 | 1” | 33,0 |
| PBAR 600x350-3-2,5N | 2300 | 11,2 | 0,53 | 14,8 | 2,4 | 600 | 350 | 735 | 470 | 43 | 1” | 33,0 |
| PBAR 600x350-4-2,5N | 1500 | 8,9 | 0,43 | 2,8 | 3,1 | 600 | 350 | 735 | 470 | 65 | 1” | 35,2 |
| PBAR 600x350-4-2,5N | 2300 | 12,3 | 0,59 | 4,9 | 3,1 | 600 | 350 | 735 | 470 | 65 | 1” | 35,2 |
| PBAR 600x600-3-2,5N | 2600 | 12,5 | 0,59 | 4,0 | 4,1 | 600 | 600 | 735 | 720 | 43 | 1” | 45,6 |
| PBAR 600x600-3-2,5N | 3900 | 16,6 | 0,79 | 6,8 | 4,1 | 600 | 600 | 735 | 720 | 43 | 1” | 45,6 |
| PBAR 600x600-4-2,5N | 2600 | 15,5 | 0,74 | 2,8 | 5,9 | 600 | 600 | 735 | 720 | 65 | 1 ¼ ” | 47,1 |
| PBAR 600x600-4-2,5N | 3900 | 20,9 | 1,00 | 4,8 | 5,9 | 600 | 600 | 735 | 720 | 65 | 1 ¼ ” | 47,1 |
| PBAR 700x400-3-2,5N | 2000 | 10,4 | 0,50 | 4,7 | 3,1 | 700 | 400 | 840 | 520 | 43 | 1” | 38,9 |
| PBAR 700x400-3-2,5N | 3000 | 13,7 | 0,65 | 7,7 | 3,1 | 700 | 400 | 840 | 520 | 43 | 1” | 38,9 |
| PBAR 700x400-4-2,5N | 2000 | 12,9 | 0,62 | 3,7 | 4,4 | 700 | 400 | 840 | 520 | 65 | 1 ¼ ” | 42,9 |
| PBAR 700x400-4-2,5N | 3000 | 17,3 | 0,82 | 6,2 | 4,4 | 700 | 400 | 840 | 520 | 65 | 1 ¼ ” | 42,9 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.
Чертежи и графики
Важно знать
Электрический нагреватель включают только при работающем вентиляторе и оставляют выбег после остановки.
Водяной нагреватель монтируют так, чтобы воздух шёл противотоком воде — иначе мощность будет ниже паспортной.
Обязательна защита от замерзания: капиллярный термостат по воздуху и датчик температуры обратной воды.
