Водяные нагреватели PBAHC
⚙️ Подбор и заказ
Описание

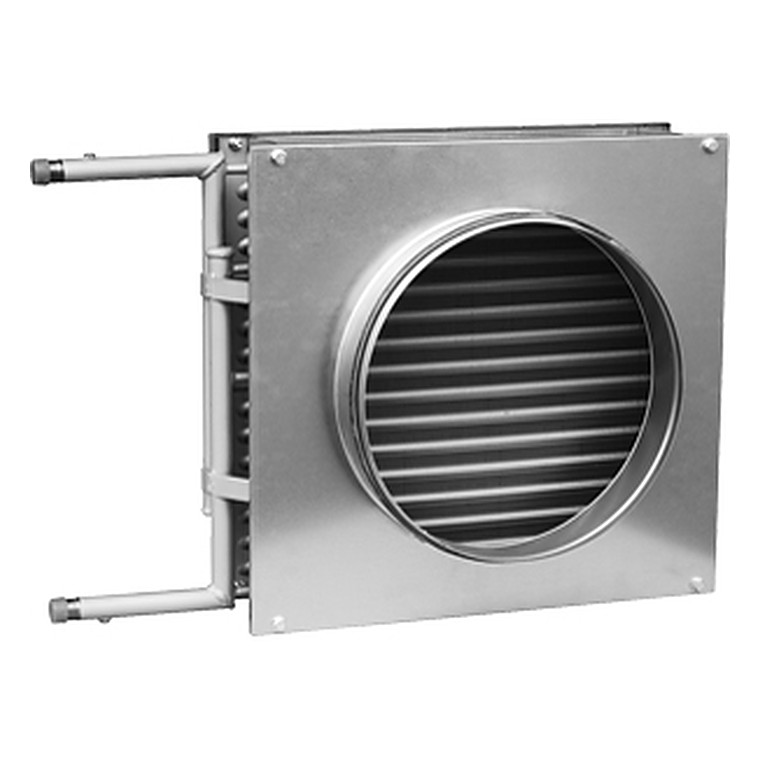

Водяные нагреватели PBAHC предназначены для нагрева приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования, присоединяются к воздуховодам круглого сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все нагреватели проверяются на герметичность опрессовкой под давлением 3,0 МПа.
Конструкция и работа
Теплообменник подогревает приточный воздух до заданной температуры. Водяной работает от системы отопления через узел обвязки, электрический — от сети, ступенями или плавно, по сигналу контроллера.
- Установка. Водные нагреватели могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды нагреватели необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние от нагревателя до изгиба воздуховода, заслонки и т. п.
- Регулирование мощности. Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS .
- Защита от замораживания. Во избежание замораживания нагревателя необходимо предусмотреть комплекс мероприятий:
- Рекомендуемые узлы обвязки. Рекомендуемые схемы обвязки Т1 и Т2 – подающий и обратный трубопроводы сети теплоснабжения; 1 – узел обвязки; 2 – водяной нагреватель, ΔPнагр – гидравлическое сопротивление нагревателя; 3 – регулирующий клапан, ΔPкл – потери давления в клапане (зависят от типоразмера выбираемого клапана)…
Что это даёт
Где применяется
Приточные системы административных, жилых и производственных зданий, догрев после утилизатора, зональный подогрев по веткам.
Как подобрать
Мощность считают по расходу воздуха и разнице температур: от расчётной наружной до требуемой приточной. Для водяного уточняют график теплоносителя и подбирают узел обвязки, для электрического — доступную мощность сети.
Технические характеристики
| Модель | Расход воздуха, м³/ч | Мощн., кВт | Вода, Т=95/70°C Расход, л/с | Вода, Т=95/70°C Сопр., кПа | Внутр. объем, дм 3 | Размеры, мм ØD | Размеры, мм А | Размеры, мм В | Размеры, мм C | Размеры, мм E | Размеры, мм F | Размеры, мм G | Размеры, мм H | Размеры, мм K | Размеры, мм L | Размеры, мм Ød* | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBAHC-100-1-2,5N | 60 | 0,5 | 0,01 | 0,1 | 0,2 | 99 | 240 | 216 | 135 | - | 41 | 28 | 302 | 150 | 271 | ½ ” | 3,5 |
| PBAHC-100-1-2,5N | 90 | 0,7 | 0,01 | 0,1 | 0,2 | 99 | 240 | 216 | 135 | - | 41 | 28 | 302 | 150 | 271 | ½ ” | 3,5 |
| PBAHC-100-2-2,5N | 60 | 1,6 | 0,02 | 0,7 | 0,3 | 99 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,8 |
| PBAHC-100-2-2,5N | 90 | 2,2 | 0,02 | 1,2 | 0,3 | 99 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,8 |
| PBAHC-100-3-2,5N | 60 | 1,9 | 0,02 | 1,4 | 0,4 | 99 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,9 |
| PBAHC-100-3-2,5N | 90 | 2,7 | 0,03 | 2,5 | 0,4 | 99 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,9 |
| PBAHC-100-4-2,5N | 60 | 2,2 | 0,02 | 0,4 | 0,5 | 99 | 240 | 216 | 135 | 65 | 21 | 21 | 420 | 171 | 271 | ½ ” | 4,2 |
| PBAHC-100-4-2,5N | 90 | 3,1 | 0,03 | 0,7 | 0,5 | 99 | 240 | 216 | 135 | 65 | 21 | 21 | 420 | 171 | 271 | ½ ” | 4,2 |
| PBAHC-125-1-2,5N | 90 | 0,7 | 0,01 | 0,1 | 0,2 | 124 | 240 | 216 | 135 | - | 41 | 28 | 302 | 150 | 271 | ½ ” | 3,5 |
| PBAHC-125-1-2,5N | 130 | 0,9 | 0,01 | 0,1 | 0,2 | 124 | 240 | 216 | 135 | - | 41 | 28 | 302 | 150 | 271 | ½ ” | 3,5 |
| PBAHC-125-2-2,5N | 90 | 2,2 | 0,02 | 1,2 | 0,3 | 124 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,8 |
| PBAHC-125-2-2,5N | 130 | 2,8 | 0,03 | 1,9 | 0,3 | 124 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,8 |
| PBAHC-125-3-2,5N | 90 | 2,7 | 0,03 | 2,5 | 0,4 | 124 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,9 |
| PBAHC-125-3-2,5N | 130 | 3,7 | 0,04 | 4,2 | 0,4 | 124 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,9 |
| PBAHC-125-4-2,5N | 90 | 3,1 | 0,03 | 0,7 | 0,5 | 124 | 240 | 216 | 135 | 65 | 21 | 21 | 420 | 171 | 271 | ½ ” | 4,2 |
| PBAHC-125-4-2,5N | 130 | 4,2 | 0,04 | 1,2 | 0,5 | 124 | 240 | 216 | 135 | 65 | 21 | 21 | 420 | 171 | 271 | ½ ” | 4,2 |
| PBAHC-160-1-2,5N | 150 | 1,0 | 0,01 | 0,1 | 0,2 | 159 | 240 | 216 | 135 | - | 41 | 28 | 302 | 150 | 271 | ½ ” | 3,5 |
| PBAHC-160-1-2,5N | 220 | 1,2 | 0,01 | 0,2 | 0,2 | 159 | 240 | 216 | 135 | - | 41 | 28 | 302 | 150 | 271 | ½ ” | 3,5 |
| PBAHC-160-2-2,5N | 150 | 3,1 | 0,03 | 2,3 | 0,3 | 159 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,8 |
| PBAHC-160-2-2,5N | 220 | 4,0 | 0,04 | 3,6 | 0,3 | 159 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,8 |
| PBAHC-160-3-2,5N | 150 | 4,1 | 0,04 | 5,1 | 0,4 | 159 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,9 |
| PBAHC-160-3-2,5N | 220 | 5,5 | 0,05 | 8,5 | 0,4 | 159 | 240 | 216 | 135 | 22 | 28 | 28 | 302 | 162 | 271 | ½ ” | 3,9 |
| PBAHC-160-4-2,5N | 150 | 4,8 | 0,05 | 1,5 | 0,5 | 159 | 240 | 216 | 135 | 65 | 21 | 21 | 420 | 171 | 271 | ½ ” | 4,2 |
| PBAHC-160-4-2,5N | 220 | 6,4 | 0,06 | 2,5 | 0,5 | 159 | 240 | 216 | 135 | 65 | 21 | 21 | 420 | 171 | 271 | ½ ” | 4,2 |
| PBAHC-200-1-2,5N | 225 | 2,2 | 0,02 | 1,1 | 0,3 | 199 | 348 | 318 | 135 | - | 41 | 28 | 402 | 250 | 271 | ½ ” | 5,6 |
| PBAHC-200-1-2,5N | 340 | 2,8 | 0,03 | 1,7 | 0,3 | 199 | 348 | 318 | 135 | - | 41 | 28 | 402 | 250 | 271 | ½ ” | 5,6 |
| PBAHC-200-2-2,5N | 225 | 5,3 | 0,05 | 1,6 | 0,6 | 199 | 348 | 318 | 135 | 22 | 24 | 24 | 520 | 272 | 271 | ½ ” | 6,0 |
| PBAHC-200-2-2,5N | 340 | 7,1 | 0,07 | 2,7 | 0,6 | 199 | 348 | 318 | 135 | 22 | 24 | 24 | 520 | 272 | 271 | ½ ” | 6,0 |
| PBAHC-200-3-2,5N | 225 | 6,6 | 0,07 | 0,7 | 0,8 | 199 | 348 | 318 | 135 | 43 | 24 | 24 | 529 | 271 | 271 | ½ ” | 6,9 |
| PBAHC-200-3-2,5N | 340 | 9,2 | 0,09 | 1,3 | 0,8 | 199 | 348 | 318 | 135 | 43 | 24 | 24 | 529 | 271 | 271 | ½ ” | 6,9 |
| PBAHC-200-4-2,5N | 225 | 7,4 | 0,07 | 0,4 | 1,1 | 199 | 348 | 318 | 135 | 65 | 21 | 21 | 520 | 271 | 271 | ½ ” | 7,6 |
| PBAHC-200-4-2,5N | 340 | 10,5 | 0,10 | 0,8 | 1,1 | 199 | 348 | 318 | 135 | 65 | 21 | 21 | 520 | 271 | 271 | ½ ” | 7,6 |
| PBAHC-250-1-2,5N | 280 | 2,5 | 0,03 | 1,4 | 0,3 | 249 | 348 | 318 | 135 | - | 41 | 28 | 402 | 250 | 271 | ½ ” | 5,4 |
| PBAHC-250-1-2,5N | 420 | 3,2 | 0,03 | 2,2 | 0,3 | 249 | 348 | 318 | 135 | - | 41 | 28 | 402 | 250 | 271 | ½ ” | 5,4 |
| PBAHC-250-2-2,5N | 280 | 6,2 | 0,06 | 2,2 | 0,6 | 249 | 348 | 318 | 135 | 22 | 24 | 24 | 520 | 272 | 271 | ½ ” | 6,0 |
| PBAHC-250-2-2,5N | 420 | 8,2 | 0,08 | 3,6 | 0,6 | 249 | 348 | 318 | 135 | 22 | 24 | 24 | 520 | 272 | 271 | ½ ” | 6,0 |
| PBAHC-250-3-2,5N | 280 | 7,9 | 0,08 | 1,0 | 0,8 | 249 | 348 | 318 | 135 | 43 | 24 | 24 | 529 | 271 | 271 | ½ ” | 6,9 |
| PBAHC-250-3-2,5N | 420 | 10,8 | 0,11 | 1,7 | 0,8 | 249 | 348 | 318 | 135 | 43 | 24 | 24 | 529 | 271 | 271 | ½ ” | 6,9 |
| PBAHC-250-4-2,5N | 280 | 8,9 | 0,09 | 0,6 | 1,1 | 249 | 348 | 318 | 135 | 65 | 21 | 21 | 520 | 271 | 271 | ½ ” | 7,6 |
| PBAHC-250-4-2,5N | 420 | 12,4 | 0,12 | 1,1 | 1,1 | 249 | 348 | 318 | 135 | 65 | 21 | 21 | 520 | 271 | 271 | ½ ” | 7,6 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.

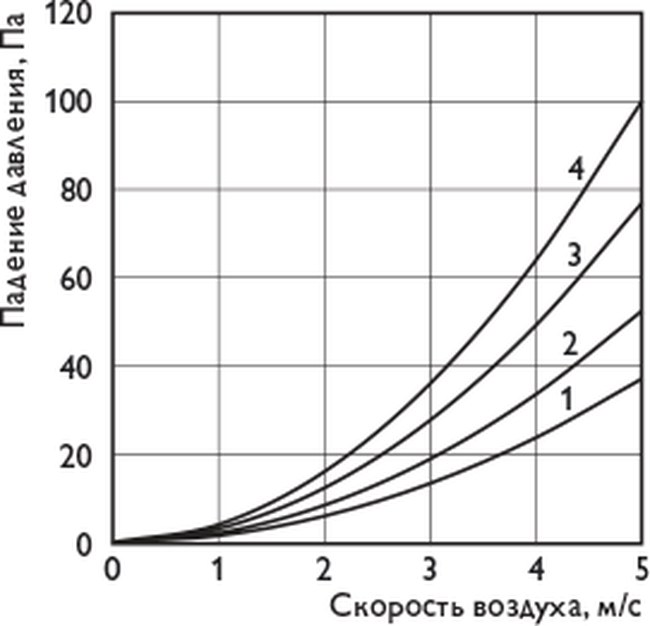

Чертежи и графики
Важно знать
Электрический нагреватель включают только при работающем вентиляторе и оставляют выбег после остановки.
Водяной нагреватель монтируют так, чтобы воздух шёл противотоком воде — иначе мощность будет ниже паспортной.
Обязательна защита от замерзания: капиллярный термостат по воздуху и датчик температуры обратной воды.
