Канальные вентиляторы KVFU
⚙️ Подбор и заказ
Описание

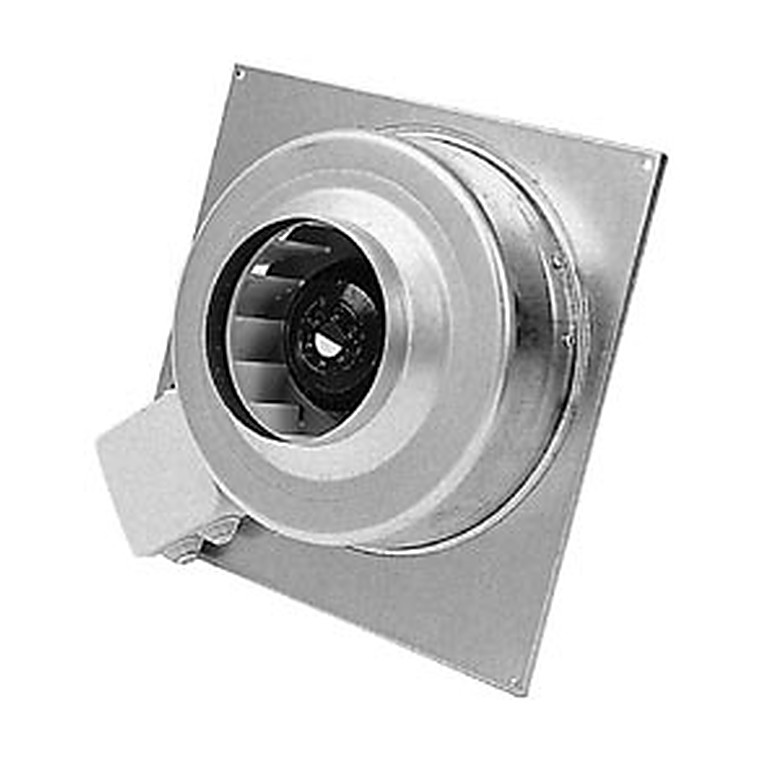

Настенные вентиляторы KVFU EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы KVFU EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.
Конструкция и работа
Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.
- Установка. Вентиляторы могут быть установлены в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
- Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.
Как подобрать
Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.
Технические характеристики
| Модель | KVFU 100 C EC, 230/50 | KVFU 125 C EC, 230/50 | KVFU 160 B EС, 230/50 | KVFU 160 C EC, 230/50 | KVFU 200 A EC, 230/50 | KVFU 200 B EC, 230/50 | KVFU 250 A EС, 230/50 | KVFU 250 B EC, 230/50 | KVFU 315 B EC, 230/50 | KVFU 315 C EC, 230/50 |
|---|---|---|---|---|---|---|---|---|---|---|
| мощн. Вт | 100 | 98 | 98 | 125 | 122 | 154 | 122 | 152 | 158 | 219 |
| Ток, А | 0,79 | 0,79 | 0,81 | 0,97 | 0,96 | 1,20 | 0,96 | 1,18 | 1,23 | 0,99 |
| вращ., об/мин | 3570 | 3550 | 3550 | 2870 | 2840 | 3260 | 2870 | 3300 | 2930 | 2530 |
| t, °С | 60 | 60 | 60 | 60 | 60 | 50 | 60 | 50 | 50 | 60 |
| защиты эл/двиг. | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 44 | IP 54 | IP 44 | IP 44 | IP 54 |

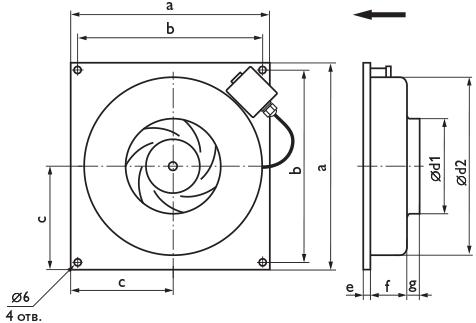

| мм a | 310 | 310 | 335 | 400 | 400 | 400 | 400 | 400 | 460 | 460 |
| мм b | 295 | 295 | 320 | 385 | 385 | 385 | 385 | 385 | 445 | 445 |
| мм c | 140 | 140 | 155 | 195 | 195 | 195 | 195 | 195 | 225 | 225 |
| мм Ød1 | 100 | 125 | 160 | 160 | 200 | 200 | 250 | 250 | 315 | 315 |
| мм Ød2 | 240 | 240 | 268 | 342 | 342 | 342 | 342 | 342 | 400 | 400 |
| мм e | 170 | 170 | 180 | 205 | 205 | 205 | 205 | 205 | 235 | 235 |
| мм f | 7 | 7 | 7 | 10 | 10 | 10 | 10 | 10 | 12 | 12 |
| мм g | 91 | 91 | 80 | 100 | 98 | 98 | 94 | 94 | 128 | 120 |
| мм h | 21 | 20 | 25 | 26 | 28 | 28 | 31 | 31 | 29 | 37 |
| мм j | 24 | 24 | 24 | 20 | 20 | 21 | 20 | 21 | 19 | 43 |
| Вес, кг | 2,7 | 2,7 | 2,8 | 3,3 | 3,4 | 3,6 | 3,4 | 3,6 | 4,4 | 5,9 |
| эл. подкл. | 30 | 30 | 30 | 30 | 30 | 31 | 30 | 31 | 31 | 31 |

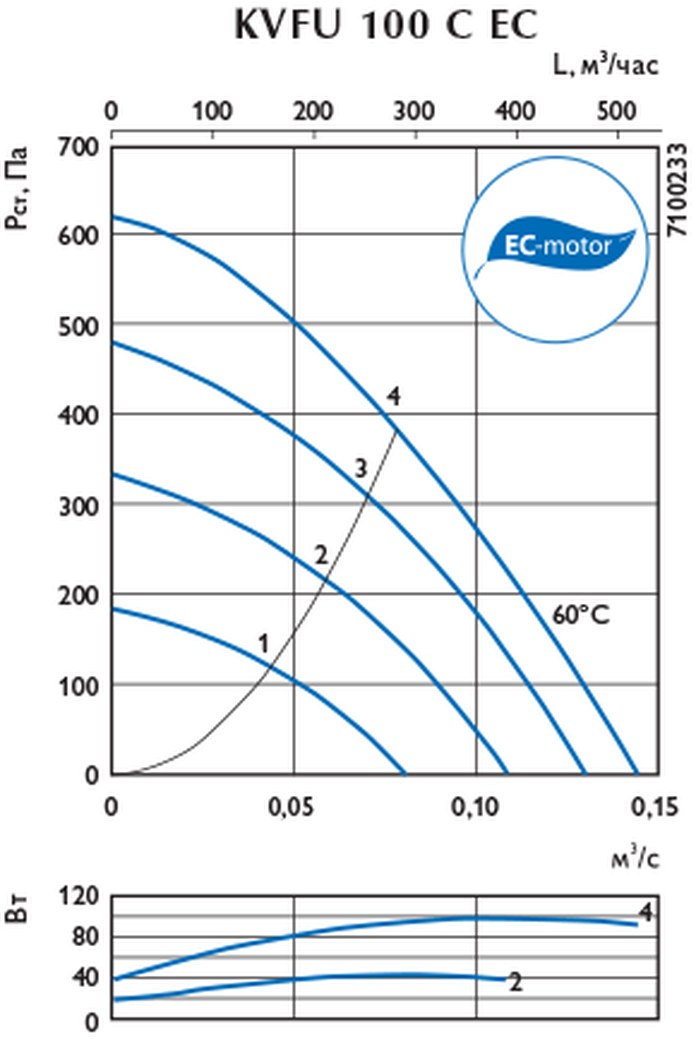

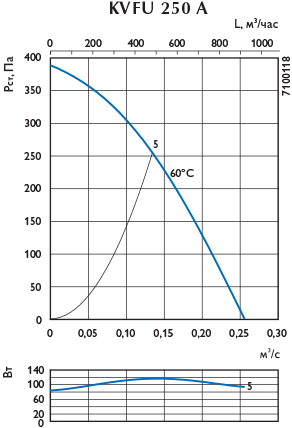

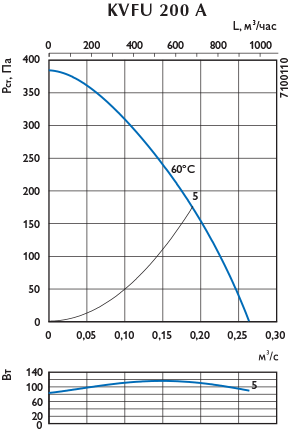

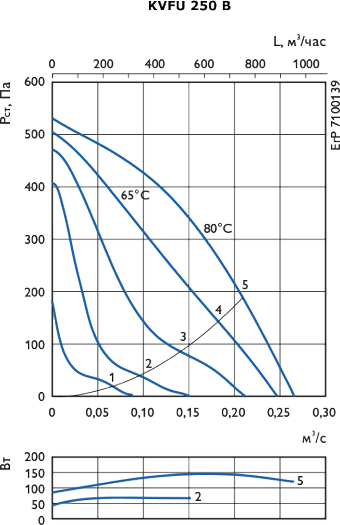

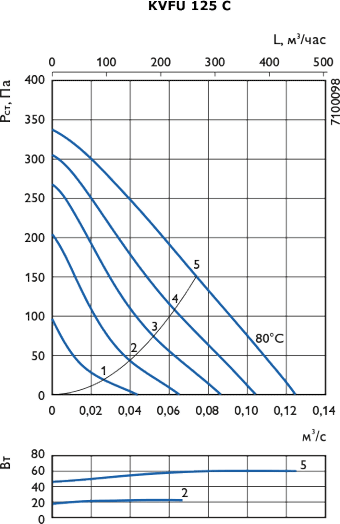

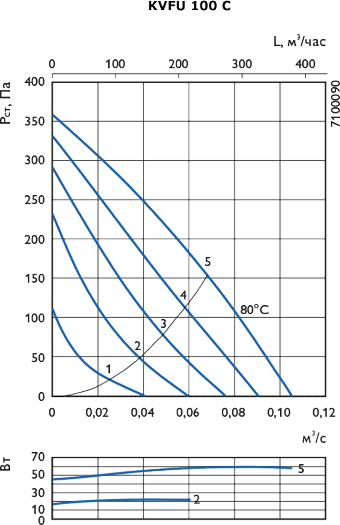

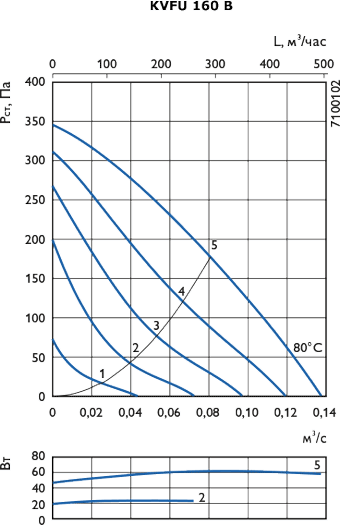

Чертежи и графики
Важно знать
Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.
Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.
При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
