Канальные вентиляторы BFS
⚙️ Подбор и заказ
Описание

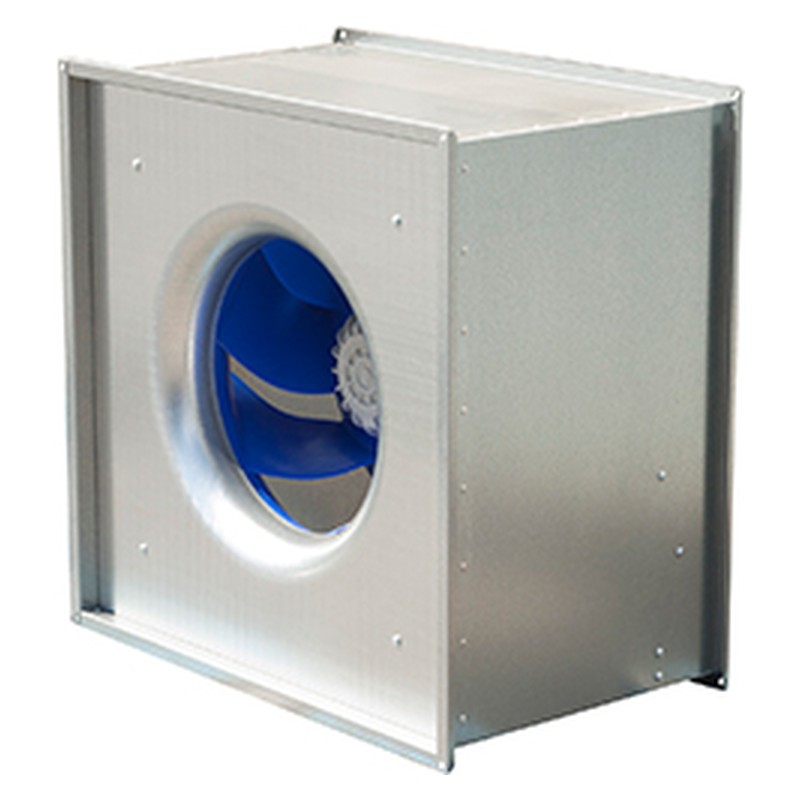

Канальные вентиляторы BFS оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы BFS предназначены для соединения с воздуховодами квадратного сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу “Технические характеристики”), клеммной коробки – IP 54.
Конструкция и работа
Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.
- Установка. Вентиляторы могут быть установлены в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
- Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
- Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.
Как подобрать
Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.
Технические характеристики
| Модель | BFS 700x700 B1, 230/50 | BFS 700x700 B3, 400/50 | BFS 700x700 D1, 230/50 | BFS 700x700 D3, 400/50 | BFS 700x700 D1 65°С |
|---|---|---|---|---|---|
| мощн., Вт | 538 | 502 | 1660 | 1340 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| Ток, А | 2,81 | 1,32 | 8,50 | 2,71 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| вращ., об/мин | 910 | 920 | 1340 | 1280 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| t, °С | 65 | 60 | 70* | 60 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| эл. двигателя | IP 54 | IP 54 | IP 54 | IP 54 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |

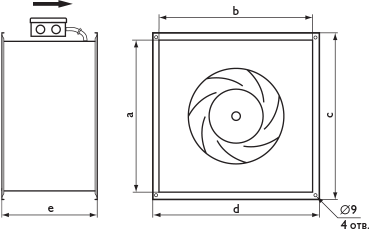

| мм a | 700 | 700 | 700 | 700 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| мм b | 700 | 700 | 700 | 700 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| мм c | 743 | 743 | 743 | 743 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| мм d | 743 | 743 | 743 | 743 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| мм e | 458 | 458 | 458 | 458 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| Вес, кг | 34,1 | 41,7 | 49,8 | 45,5 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |
| эл. подкл. | 5 | 4 | 5 | 4 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С. |

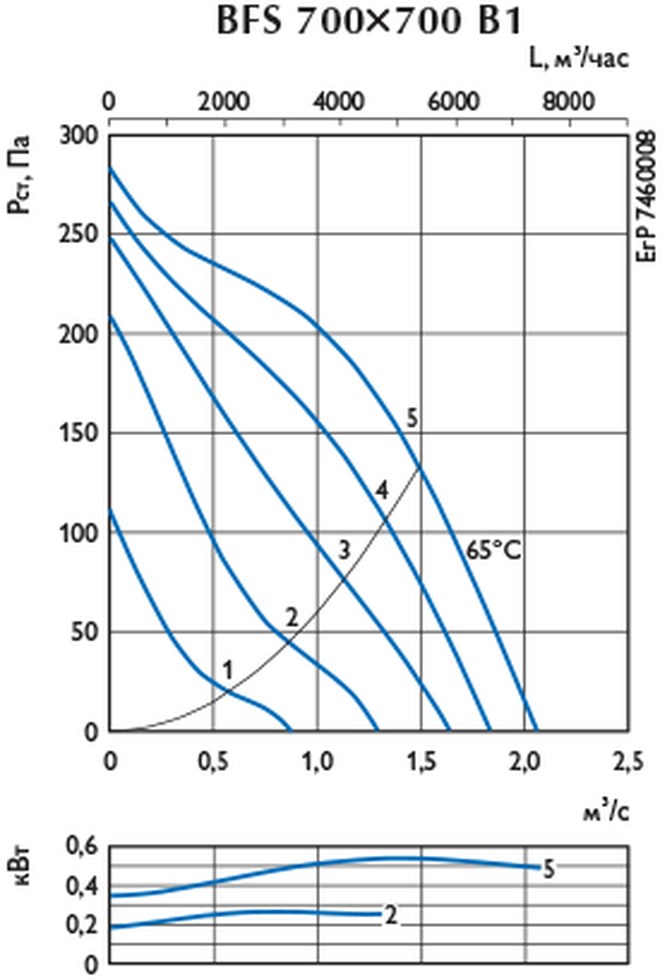

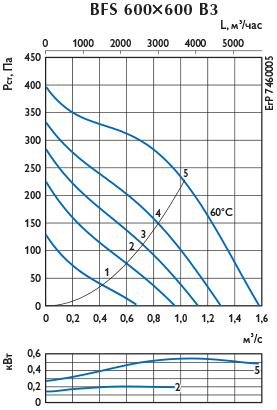

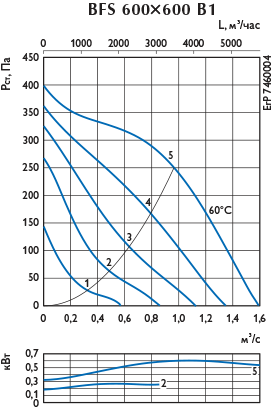

Чертежи и графики
Важно знать
Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.
Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.
При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
