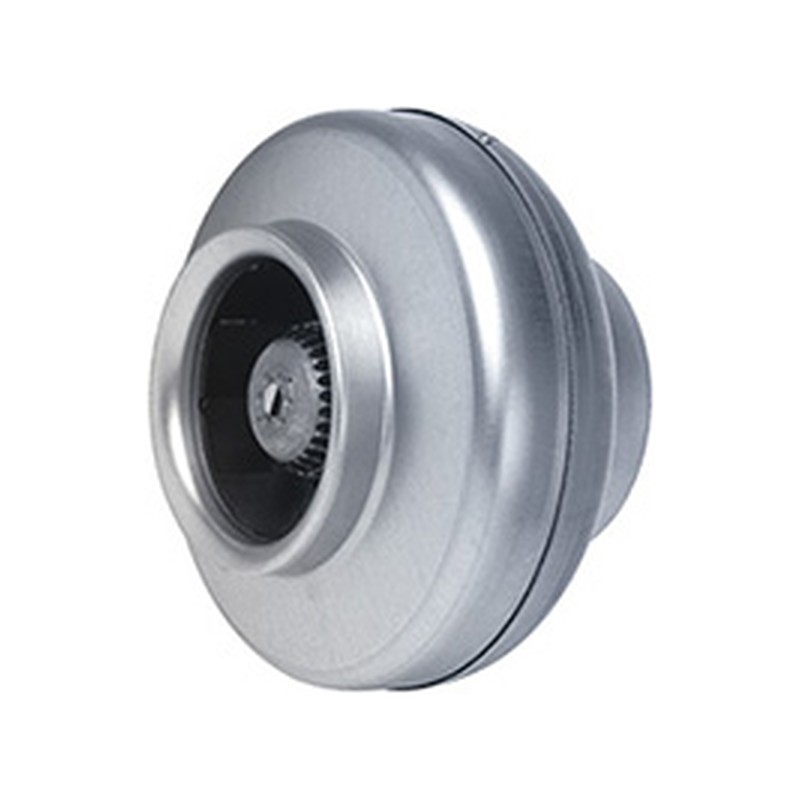

Канальные вентиляторы CK
⚙️ Подбор и заказ
Описание
Канальные вентиляторы CK оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы CK имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Конструкция и работа
Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.
- Установка. Вентиляторы могут быть установлены в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
- Защита двигателя. Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.
- Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.
Как подобрать
Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.
Технические характеристики
| Модель | Напряжение, В/Гц | Ном. мощн., Вт | Ток, А | Частота вращ., об/мин | Макс. t, °C | Размеры, мм a | Размеры, мм b | Размеры, мм c | Размеры, мм Ød | Размеры, мм ØD | Вес, кг | Схема эл. подкл |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СК 100 А | 230/50 | 41 | 0,18 | 2040 | 80 | 26 | 136 | 26 | 99 | 243 | 2,6 | 2 |
| СК 100 С | 230/50 | 59 | 0,26 | 2570 | 80 | 26 | 136 | 26 | 99 | 243 | 2,6 | 1 |
| СК 125 А | 230/50 | 41 | 0,18 | 1960 | 80 | 27 | 134 | 27 | 124 | 243 | 2,6 | 2 |
| СК 125 С | 230/50 | 60 | 0,26 | 2530 | 80 | 27 | 134 | 27 | 124 | 243 | 2,6 | 1 |
| СК 160 В | 230/50 | 60 | 0,26 | 2490 | 80 | 30 | 133 | 32 | 159 | 271 | 2,9 | 1 |
| СК 160 С | 230/50 | 108 | 0,47 | 2560 | 75 | 30 | 164 | 32 | 159 | 345 | 3,9 | 1 |
| СК 200 А | 230/50 | 129 | 0,57 | 2630 | 60 | 33 | 160 | 35 | 199 | 345 | 4,2 | 1 |
| СК 200 B | 230/50 | 145 | 0,63 | 2750 | 60 | 33 | 160 | 35 | 199 | 345 | 4,9 | 1 |
| СК 250 A | 230/50 | 126 | 0,56 | 2650 | 60 | 33 | 160 | 35 | 249 | 345 | 4,3 | 1 |
| СК 250 B | 230/50 | 145 | 0,63 | 2750 | 60 | 33 | 160 | 35 | 249 | 345 | 4,9 | 1 |
| СК 315 B | 230/50 | 190 | 0,84 | 2465 | 50 | 32 | 185 | 40 | 314 | 402 | 5,8 | 1 |
| СК 315 C | 230/50 | 269 | 1,18 | 2550 | 60 | 32 | 185 | 40 | 314 | 402 | 6,0 | 1 |

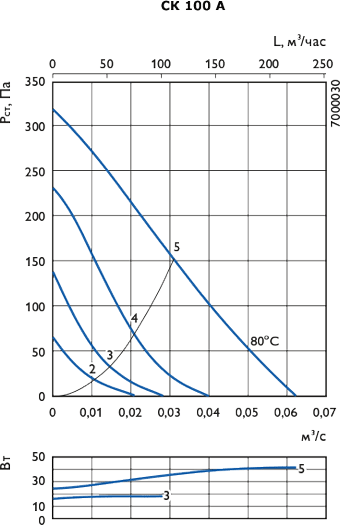

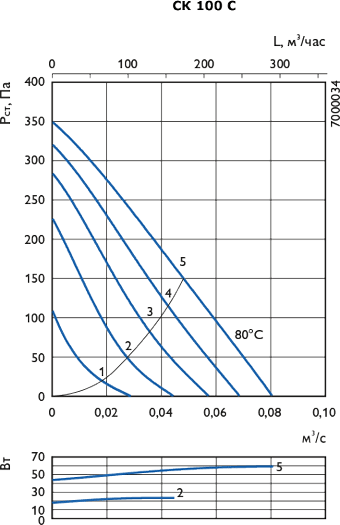

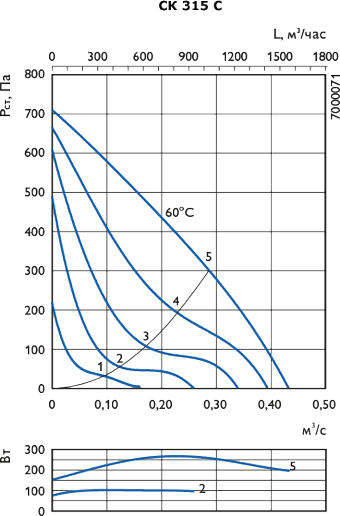

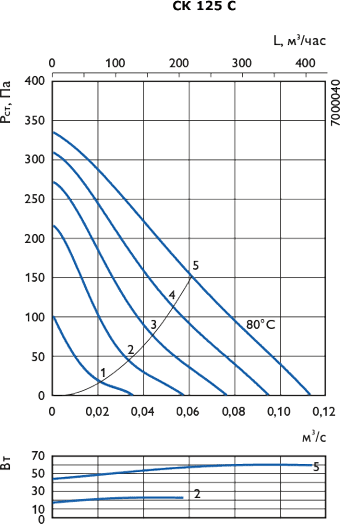

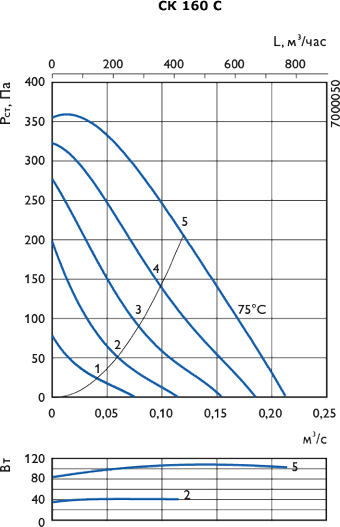

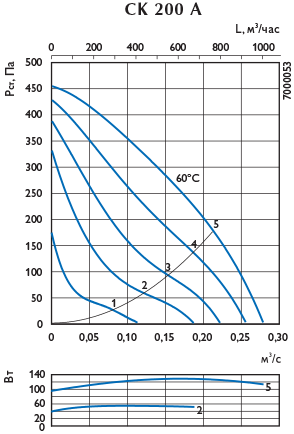

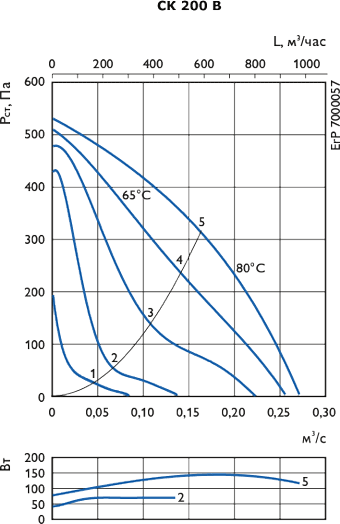

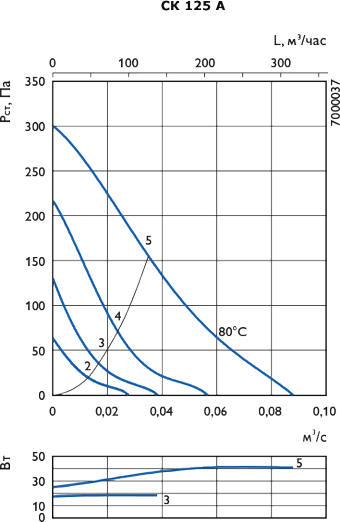

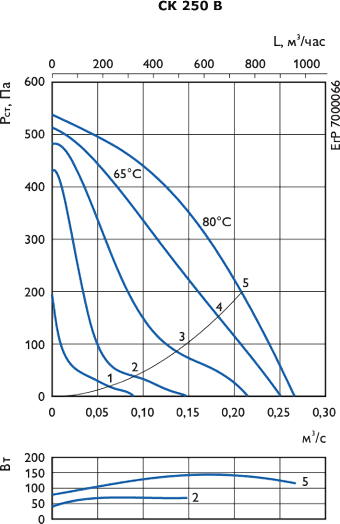

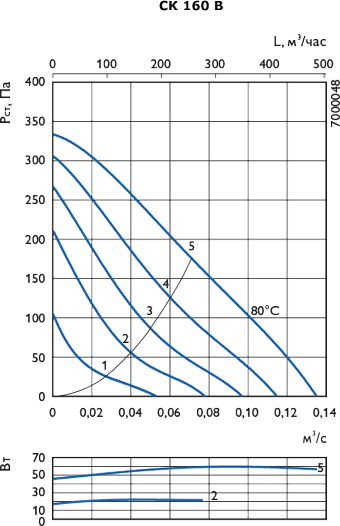

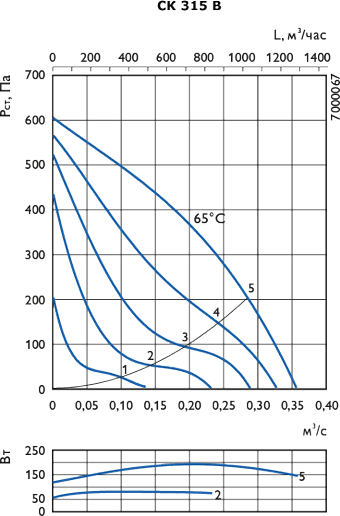

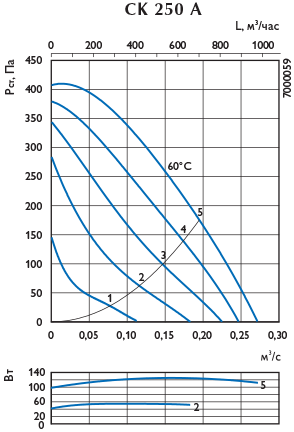

Чертежи и графики
Важно знать
Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.
Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.
При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
