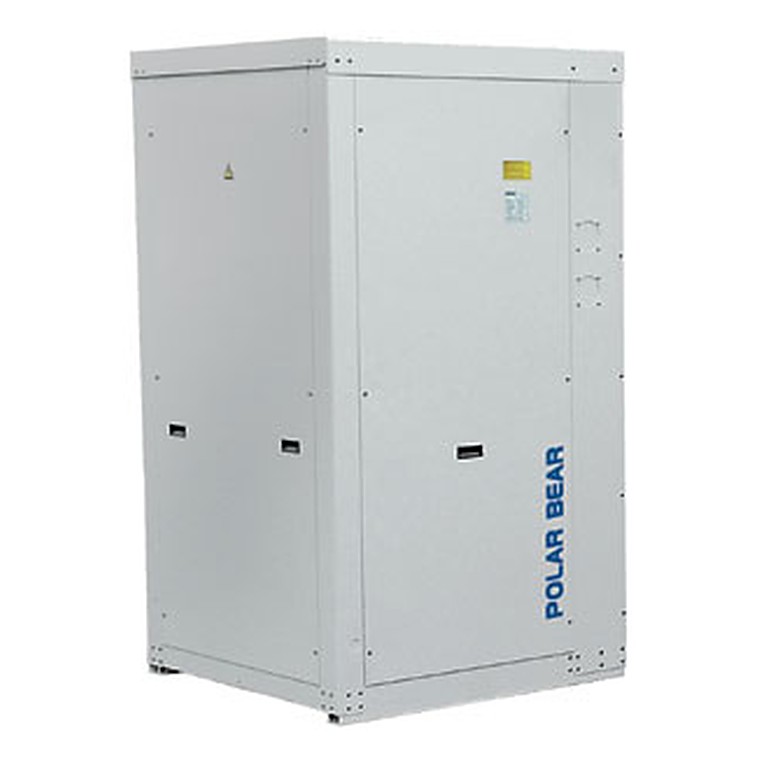

Чиллеры WDC/WDR (41 кВт - 288 кВт)
⚙️ Подбор и заказ
Характеристики
Описание
WDC/WDR Чиллеры с конденсатором водяного охлаждения (Polar Bear) Холодопроизводительность: 41 кВт - 288 кВт Технические характеристики | Размеры, чертеж Чиллеры WDC/WDR предназначены для установки внутри помещения, собраны в компактном корпусе и имеют высокую энергоэффективность. Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат. Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров. Чиллеры готовы к работе после подключения к электропитанию и соединения с контурами теплоносителя, что значительно снижает время на монтажные и пусконаладочные работы.
Конструкция и работа
Холодильная машина охлаждает воду или гликолевый раствор и подаёт его в фанкойлы, охладители приточных установок и технологическое оборудование. Тепло сбрасывается в наружный воздух конденсатором или в контур водяного охлаждения.
Что это даёт
Где применяется
Торговые и бизнес-центры, гостиницы, производственные площадки, дата-центры, объекты с центральной системой кондиционирования.
Как подобрать
Холодопроизводительность считают по суммарной нагрузке потребителей с учётом одновременности, затем выбирают тип конденсатора (воздушный или водяной), исполнение (с осевыми или центробежными вентиляторами) и гидромодуль.
Технические характеристики
| Модель | Модель | 39 | 45 | 50 | 60 | 70 | 80 | 90 | 110 | 120 | 130 | 140 | 160 | 190 | 210 | 240 | 260 |
| Холодопроизводительность (1) | кВт | 41 | 49,7 | 57,6 | 64,2 | 70,8 | 86,4 | 100,6 | 114,9 | 129,5 | 144,2 | 157,2 | 172,8 | 201,2 | 229,7 | 259 | 288,4 |
| Потребляемая электрическая мощность (в режиме охлаждения, компрессор) (1) | кВт | 10,3 | 12,5 | 14,2 | 16 | 17,8 | 21,3 | 24,8 | 28,3 | 31,8 | 35,3 | 39,1 | 42,5 | 49,6 | 56,7 | 63,6 | 70,6 |
| Расход воды через испаритель (в режиме охлаждения) (1) | л/час | 7007 | 8524 | 9879 | 10999 | 12136 | 14809 | 17247 | 19685 | 22160 | 24634 | 26946 | 29635 | 34504 | 39374 | 44337 | 49286 |
| Падение давления на испарителе (в режиме охлаждения) (1) | кПа | 31 | 38 | 36 | 26 | 33 | 36 | 34 | 30 | 34 | 37 | 37 | 43 | 46 | 50 | 56 | 61 |
| Расход воды через конденсатор (в режиме охлаждения) (1) | л/час | 8779 | 10674 | 12321 | 13751 | 15198 | 18456 | 21496 | 24536 | 27612 | 30671 | 33671 | 36945 | 43018 | 49075 | 55225 | 61360 |
| Падение давления на конденсаторе (в режиме охлаждения) (1) | кПа | 37 | 45 | 43 | 32 | 40 | 43 | 40 | 36 | 41 | 44 | 44 | 46 | 50 | 54 | 61 | 66 |
| Теплопроизводительность (2) | кВт | 52 | 63 | 72 | 81 | 89 | 109 | 126 | 143 | 160 | 177 | 197 | 217 | 252 | 286 | 321 | 355 |
| Потребляемая электрическая мощность (в режиме нагрева, компрессор) (2) | кВт | 12,6 | 15 | 17,2 | 19,3 | 21,5 | 25,9 | 29,9 | 33,9 | 38 | 42,1 | 48,5 | 51,7 | 59,7 | 67,8 | 76 | 84,2 |
| Расход воды через конденсатор (в режиме нагрева) (1) | л/час | 8886 | 10782 | 12443 | 13888 | 15333 | 18692 | 21654 | 24616 | 27578 | 30521 | 33899 | 37366 | 43308 | 49250 | 55155 | 61061 |
| Падение давления на конденсаторе (в режиме нагрева) (1) | кПа | 37,5 | 46,1 | 43,6 | 32,4 | 40,8 | 44,4 | 40,8 | 36,6 | 40,6 | 43,9 | 44,9 | 47,3 | 50,4 | 54,7 | 60,4 | 65 |
| Расход воды через испаритель (в режиме нагрева) (1) | л/час | 6718 | 8202 | 9485 | 10569 | 11635 | 14237 | 16511 | 18785 | 21042 | 23280 | 25557 | 28474 | 33039 | 37588 | 42083 | 46578 |
| Падение давления на испарителе (в режиме нагрева) (1) | кПа | 28,1 | 34,8 | 32,8 | 24,4 | 30,7 | 33,4 | 30,7 | 27,6 | 30,6 | 33 | 33,2 | 39,5 | 42,2 | 45,8 | 50,5 | 54,3 |
| Ток (номинальный) | A | 27 | 30,6 | 32 | 34,7 | 37,4 | 47,2 | 53,9 | 58,4 | 67,3 | 76,4 | 86 | 94,4 | 105 | 122,4 | 134,6 | 152,8 |
| Ток (пусковой) | A | 119,5 | 146,4 | 153,4 | 193,4 | 198 | 231,2 | 260,85 | 273,05 | 298,05 | 306,55 | 287,3 | 291,7 | 341,2 | 363,6 | 401,1 | 418,1 |
| Ток (максимальный) | A | 30,2 | 36 | 42 | 46,6 | 51,2 | 55,6 | 66,8 | 78 | 86,5 | 95 | 106,8 | 111,2 | 133,6 | 156 | 173 | 190 |
| Напряжение электропитания | В/ф | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | ||
| Компрессоры | тип | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | ||
| Компрессоры | колво | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 |
| Количество холодильных контуров | Количество холодильных контуров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Количество ступеней регулирования производительности | Количество ступеней регулирования производительности | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 |
| Уровень звукового давления (4) | дБ(A) | 65 | 65 | 65 | 66 | 67 | 67 | 68.8 | 70 | 61.1 | 72 | 70 | 70 | 77.8 | 73 | 74.1 | 75 |
| Мощность водяного насоса | кВт | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 3 | 4 | 4 |
| Внешнее статическое давление (водяной насос) | кПа | 165 | 160 | 141 | 125 | 110 | 150 | 130 | 150 | 120 | 130 | 105 | 180 | 140 | 110 | 170 | 155 |
| Емкость накопительного бака | л | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 300 | 300 | 300 | 300 | 300 | 300 |
| (1) Режим охлаждения: температура воды на входе/выходе испарителя12/7 °C, температура на входе/выходе конденсатора 30/35°C. | |||||||||||||||||
| (2) Режим нагрева (только для моделей HP): температура воды на входе/выходе конденсатора 40/45 °C, температура воды на входе/выходе испарителя15/10 °C. | |||||||||||||||||
| (3) Уровень звуковой мощности по ISO 3746 | |||||||||||||||||
| (4) Уровень звукового давления на расстоянии 1 м. по ISO 3746, direction factor Q=2 | |||||||||||||||||
Чертежи и графики
Важно знать
Для круглогодичной работы нужен раствор гликоля нужной концентрации и обогрев гидромодуля.
Между чиллером и потребителями предусматривают буферную ёмкость — иначе компрессоры будут часто включаться.
Расстояние до стен и между машинами выдерживайте по инструкции: рециркуляция горячего воздуха снижает мощность.
