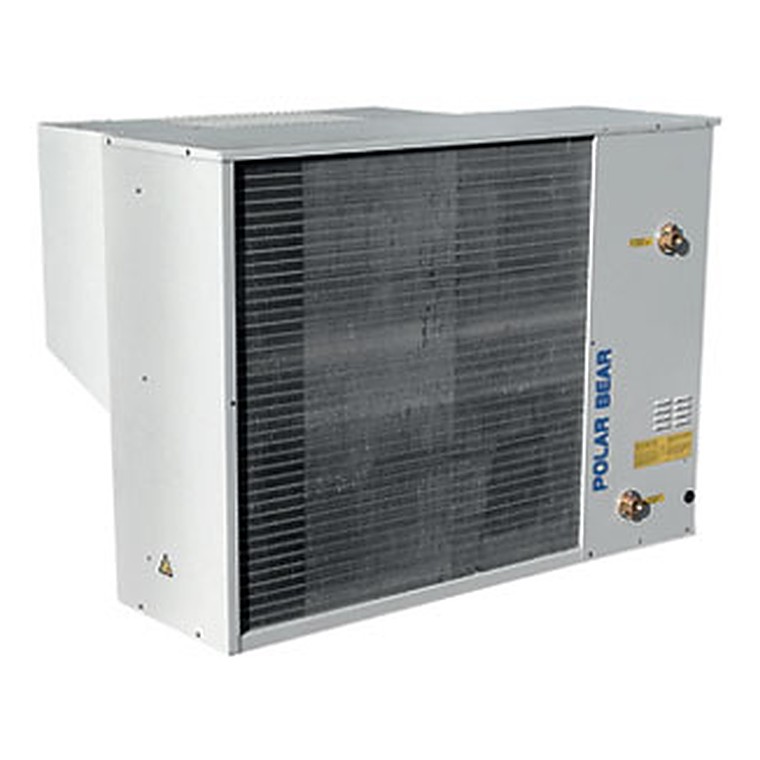

Чиллеры CSC/CSR (4 кВт - 40 кВт)
⚙️ Подбор и заказ
Характеристики
Описание
CSC/CSR Чиллеры воздушного охлаждения с центробежными вентиляторами (Polar Bear) Холодопроизводительность: 4 кВт - 40 кВт Технические характеристики | Размеры, чертеж Чиллеры CSC/CSR предназначены для установки внутри помещения, воздух для охлаждения конденсатора поступает через систему воздуховодов. Чиллеры собраны в компактном корпусе и имеют высокую энергоэффективность. Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат. Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров.
Конструкция и работа
Воздух поступает в колесо вдоль оси и выбрасывается радиально в спиральный корпус — так вентилятор создаёт высокое давление и уверенно работает на протяжённую сеть с фильтрами, нагревателями и большим числом отводов.
Что это даёт
Где применяется
Центральные приточные и вытяжные системы, промышленные технологические линии, аспирация, дымоудаление, установки очистки воздуха.
Как подобрать
Подбор ведут по расходу и полному давлению в расчётной точке с запасом 10–15 % на загрязнение фильтров. Уточните положение корпуса и направление выброса, требования по взрывозащите и температуре перемещаемого воздуха.
Технические характеристики
| Модель | Модель | 4 | 5 | 7 | 9 | 13 | 15 | 20 | 25 | 30 | 35 | 40 |
| Холодопроизводительность (1) | кВт | 4 | 5,2 | 7,3 | 8,8 | 12,9 | 15,1 | 19,1 | 23,3 | 27,5 | 32,5 | 40,2 |
| Потребляемая электрическая мощность (в режиме охлаждения, компрессор) (1) | кВт | 1,32 | 1,47 | 2,59 | 2,87 | 4,15 | 5,16 | 6,46 | 7,68 | 8,48 | 11,4 | 13,94 |
| Расход воды (в режиме охлаждения) (1) | л/час | 755 | 888 | 1258 | 1521 | 2214 | 2595 | 3285 | 4011 | 4736 | 5581 | 6910 |
| Падение давления (в режиме охлаждения) (1) | кПа | 16,5 | 19,7 | 22,8 | 26,7 | 27,3 | 28,5 | 28,9 | 32,4 | 33,6 | 30,4 | 33,0 |
| Теплопроизводительность (2) | кВт | 4 | 4,9 | 7,4 | 8,7 | 12,9 | 15,5 | 19,8 | 24,3 | 28,1 | 34,8 | 42,4 |
| Потребляемая электрическая мощность (в режиме нагрева, компрессор) (2) | кВт | 1,4 | 1,7 | 2,5 | 3 | 4,2 | 4,9 | 6,4 | 7,6 | 8,7 | 10,9 | 13,2 |
| Расход воды (в режиме нагрева) (2) | л/час | 688 | 811 | 1243 | 1457 | 2153 | 2581 | 3304 | 4059 | 4694 | 5810 | 7076 |
| Падение давления (в режиме нагрева) (2) | кПа | 12,6 | 16,4 | 22,3 | 24,5 | 25,8 | 28,1 | 29,2 | 33,1 | 32,9 | 32,9 | 34,6 |
| Ток (номинальный) | A | 12 | 15,8 | 21,9 | 25 | 16,7 | 17,7 | 23,5 | 25,6 | 29,9 | 33,8 | 37,8 |
| Ток (пусковой) | A | 41,3 | 53,3 | 83,3 | 107,3 | 73,7 | 81,7 | 110 | 134 | 140,9 | 180,9 | 210,9 |
| Ток (максимальный) | A | 15,3 | 16,7 | 23,6 | 29,4 | 19,7 | 19,7 | 25,1 | 28 | 32,9 | 37,5 | 39,7 |
| Напряжение электропитания | В/ф | 230/1 | 230/1 | 230/1 | 230/1 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 |
| Производительность вентиляторов | м 3 /ч | 3000 | 3000 | 3000 | 3000 | 5400 | 5400 | 8000 | 8000 | 10800 | 10800 | 10600 |
| Количество вентиляторов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Макс. внешнее статическое давление | Па | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Компрессоры | тип | Ротационный | Ротационный | Ротационный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный |
| Компрессоры | колво | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Уровень звукового давления (4) | дБ(A) | 43 | 43 | 43 | 43 | 47 | 47 | 51 | 51 | 56 | 56 | 56 |
| Мощность водяного насоса | кВт | 0,25 | 0,25 | 0,25 | 0,25 | 0,37 | 0,37 | 0,37 | 0,37 | 0,55 | 0,55 | 0,55 |
| Внешнее статическое давление (водяной насос) | кПа | 58 | 53 | 47 | 39 | 80 | 66 | 119 | 83 | 131 | 123 | 103 |
| Емкость накопительного бака | л | 40 | 40 | 40 | 40 | 40 | 40 | 110 | 110 | 180 | 180 | 180 |
| (1) Режим охлаждения: температура наружного воздуха 35 °C; температура воды на входе/выходе 12/7 °C | ||||||||||||
| (2) Режим нагрева (только для моделей HP): температура наружного воздуха по сухому термометру 8,3 °C, по мокрому термометру 6.1 °C; температура воды на входе/выходе 40/45 °C | ||||||||||||
| (4) Уровень звукового давления на расстоянии 10 м. по ISO 3746, direction factor Q=2 | ||||||||||||
Чертежи и графики
Важно знать
Направление вращения колеса помечено стрелкой — при обратном подключении фаз расход падает в разы.
Проверяйте затяжку болтов и вибрацию после первых 50 часов работы.
Для сетей с абразивной пылью выбирайте исполнение с усиленным колесом.
