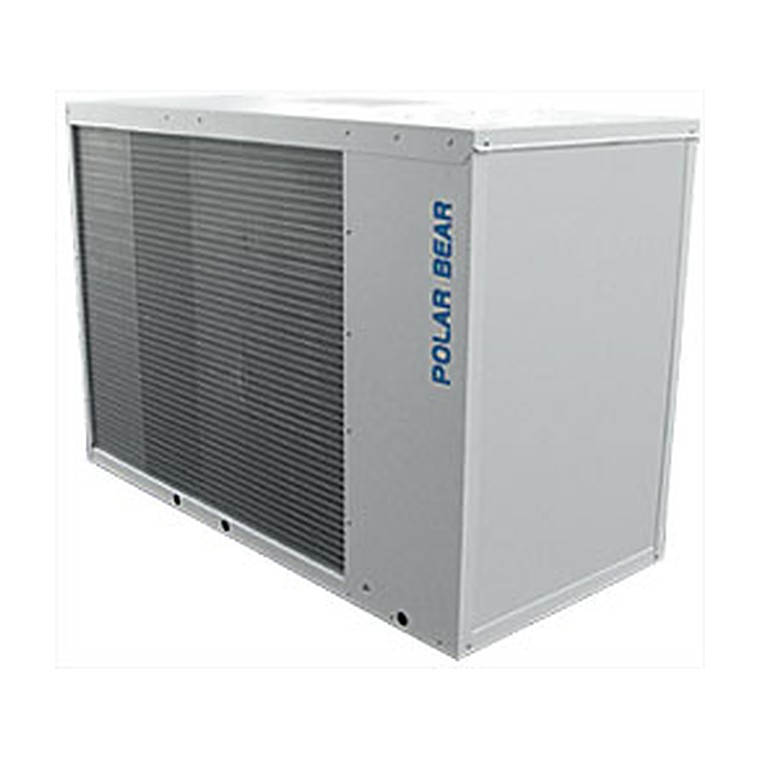

Чиллеры CDC/CDR (37 кВт - 256 кВт)
⚙️ Подбор и заказ
Характеристики
Описание
CDC/CDR Чиллеры воздушного охлаждения с центробежными вентиляторами (Polar Bear) Холодопроизводительность: 37 кВт - 256 кВт Технические характеристики | Размеры, чертеж Чиллеры CDC/CDR предназначены для установки внутри помещения, воздух для охлаждения конденсатора поступает через систему воздуховодов. Чиллеры собраны в компактном корпусе и имеют высокую энергоэффективность. Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат. Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров.
Конструкция и работа
Воздух поступает в колесо вдоль оси и выбрасывается радиально в спиральный корпус — так вентилятор создаёт высокое давление и уверенно работает на протяжённую сеть с фильтрами, нагревателями и большим числом отводов.
Что это даёт
Где применяется
Центральные приточные и вытяжные системы, промышленные технологические линии, аспирация, дымоудаление, установки очистки воздуха.
Как подобрать
Подбор ведут по расходу и полному давлению в расчётной точке с запасом 10–15 % на загрязнение фильтров. Уточните положение корпуса и направление выброса, требования по взрывозащите и температуре перемещаемого воздуха.
Технические характеристики
| Модель | Модель | 039 | 045 | 050 | 060 | 070 | 080 | 090 | 110 | 120 | 130 | 140 | 160 | 190 | 210 | 240 | 260 |
| Холодопроизводительность (1) | кВт | 37 | 45 | 52 | 58 | 64 | 78 | 90 | 104 | 115,5 | 128 | 142 | 156 | 181 | 206,1 | 232 | 256 |
| Потребляемая электрическая мощность (в режиме охлаждения, компрессор) (1) | кВт | 12,6 | 15,1 | 17,2 | 19,3 | 21,5 | 25,8 | 29,9 | 33,9 | 38 | 42,1 | 47,3 | 51,7 | 59,7 | 67,8 | 76 | 84,2 |
| Расход воды (в режиме охлаждения) (1) | л/час | 6490 | 7910 | 9290 | 10320 | 11520 | 13590 | 15650 | 18400 | 20640 | 22190 | 24600 | 27180 | 31990 | 36290 | 41450 | 45240 |
| Падение давления (в режиме охлаждения) (1) | кПа | 26,2 | 32,4 | 31,5 | 23,3 | 30,1 | 30,4 | 27,6 | 26,5 | 29,4 | 30 | 30,8 | 36 | 39,6 | 42,7 | 49 | 51,2 |
| Теплопроизводительность (2) | кВт | 38,5 | 47 | 55 | 62 | 68 | 83 | 95 | 107 | 120 | 132 | 150 | 165 | 189 | 217 | 242 | 267 |
| Потребляемая электрическая мощность (в режиме нагрева, компрессор) (2) | кВт | 12,9 | 15,2 | 17,3 | 19,5 | 21,7 | 26,4 | 30,3 | 34,2 | 38,5 | 42,9 | 48,1 | 52,8 | 60,6 | 68,4 | 77,1 | 85,8 |
| Расход воды (в режиме нагрева) (2) | л/час | 6630 | 8085 | 9460 | 10665 | 11695 | 14275 | 16340 | 18400 | 20640 | 22700 | 25800 | 28380 | 32510 | 37320 | 41620 | 45920 |
| Падение давления (в режиме нагрева) (2) | кПа | 28,5 | 33,8 | 32,6 | 24,8 | 31 | 33,5 | 30 | 26,5 | 29,4 | 31,3 | 33,8 | 39,2 | 40,9 | 45,1 | 49,4 | 52,7 |
| Холодопроизводительность в режиме свободного охлаждения (фрикулинга) (5) | кВт | - | - | 43 | 43 | 43 | 45 | 70 | 72 | 72 | 72 | 94 | 94 | 110 | 115 | 135 | 135 |
| Потребляемая электрическая мощность (в режиме свободного охлаждения) (5) | кВт | - | - | 1,4 | 1,4 | 1,4 | 1,4 | 2,1 | 2,1 | 2,1 | 2,1 | 2,8 | 2,8 | 6 | 6 | 8 | 8 |
| Расход воды (в режиме свободного охлаждения) (5) | л/час | - | - | 9290 | 10320 | 11520 | 13590 | 15650 | 18400 | 20640 | 22190 | 24600 | 27180 | 31990 | 36290 | 41450 | 45240 |
| Падение давления | кПа | - | - | 90 | 96 | 117 | 131 | 87 | 85 | 94 | 100 | 85 | 87 | 82 | 92 | 115 | 118 |
| Ток (номинальный) | A | 35,5 | 39,1 | 41,7 | 44,4 | 47,1 | 56,9 | 73,2 | 78,7 | 87,6 | 96,7 | 104 | 112,4 | 143,0 | 160,4 | 180,2 | 198,4 |
| Ток (пусковой) | A | 122,6 | 149,5 | 157,7 | 197,7 | 202,3 | 235,5 | 272,1 | 284,3 | 309,3 | 317,8 | 295 | 299,4 | 357,6 | 380 | 421,1 | 438,1 |
| Ток (максимальный) | A | 38,7 | 44,5 | 51,7 | 56,3 | 60,9 | 65,3 | 86,1 | 98,3 | 106,8 | 115,3 | 124,8 | 129,2 | 171,6 | 194 | 218,6 | 235,6 |
| Напряжение электропитания | В/ф | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | |||
| Производительность вентиляторов | м 3 /ч | 12000 | 12000 | 19000 | 19000 | 18000 | 17300 | 30000 | 30000 | 29000 | 29000 | 36000 | 36000 | 60000 | 60000 | 60000 | 60000 |
| Вентиляторы (количество и мощность) | n x кВт | 2x1,1 | 2x1,1 | 2x1,5 | 2x1,5 | 2x1,5 | 2x1,5 | 3x2,2 | 3x2,2 | 3x2,2 | 3x2,2 | 2x4 | 2x4 | 4x4 | 4x4 | 4x5,5 | 4x5,5 |
| Макс.внеш. статическое давление | Па | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Компрессоры | тип | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | |||
| Компрессоры | колво | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 |
| Количество холодильных контуров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Количество ступеней регулирования производительности | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Уровень звукового давления (4) | дБ(A) | 60 | 60 | 63 | 63 | 63 | 63 | 66 | 66 | 66 | 66 | 68 | 68 | 70 | 70 | 70 | 70 |
| Мощность водяного насоса | кВт | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 3 | 4 | 4 |
| Внешнее статическое давление (водяной насос) | кПа | 165 | 160 | 141 | 125 | 110 | 150 | 130 | 150 | 120 | 130 | 105 | 180 | 140 | 110 | 170 | 155 |
| Емкость накопительного бака | л | 180 | 180 | 300 | 300 | 300 | 300 | 530 | 530 | 530 | 530 | 530 | 670 | 670 | 670 | 670 | 670 |
| (1) Режим охлаждения: температура наружного воздуха 35 °C; температура воды на входе/выходе 12/7 °C | |||||||||||||||||
| (2) Режим нагрева (только для моделей HP): температура наружного воздуха по сухому термометру 8,3 °C, по мокрому термометру 6.1 °C; температура воды на входе/выходе 40/45 °C | |||||||||||||||||
| (4) Уровень звукового давления на расстоянии 10 м. по ISO 3746, direction factor Q=2 | |||||||||||||||||
| (5) Режим свободного охлаждения (только для моделей FC): температура наружного воздуха 2°C; температура воды на входе15°C, раствор 20% гликоля, номинальный расход воды, компрессоры выключены. | |||||||||||||||||
Чертежи и графики
Важно знать
Направление вращения колеса помечено стрелкой — при обратном подключении фаз расход падает в разы.
Проверяйте затяжку болтов и вибрацию после первых 50 часов работы.
Для сетей с абразивной пылью выбирайте исполнение с усиленным колесом.
