Воздухораспределители ПВВ для прямоугольных воздуховодов
Вентиляционная решётка Арктос. 42 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Элемент воздуховода. Формирует трассу и соединяет участки воздуховодной сети.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

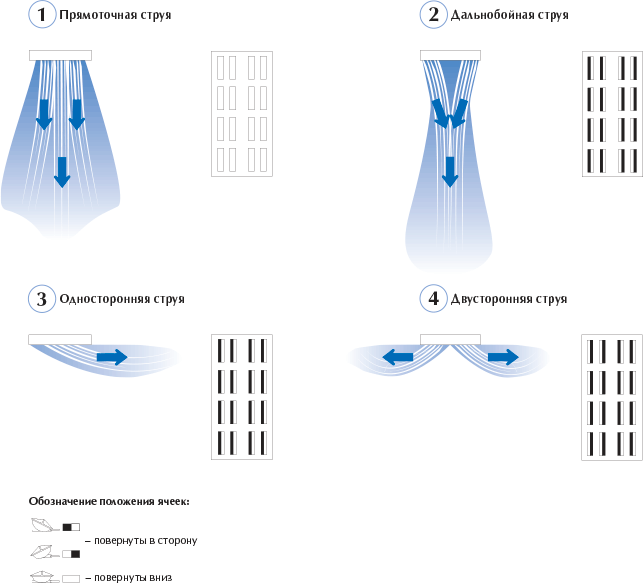

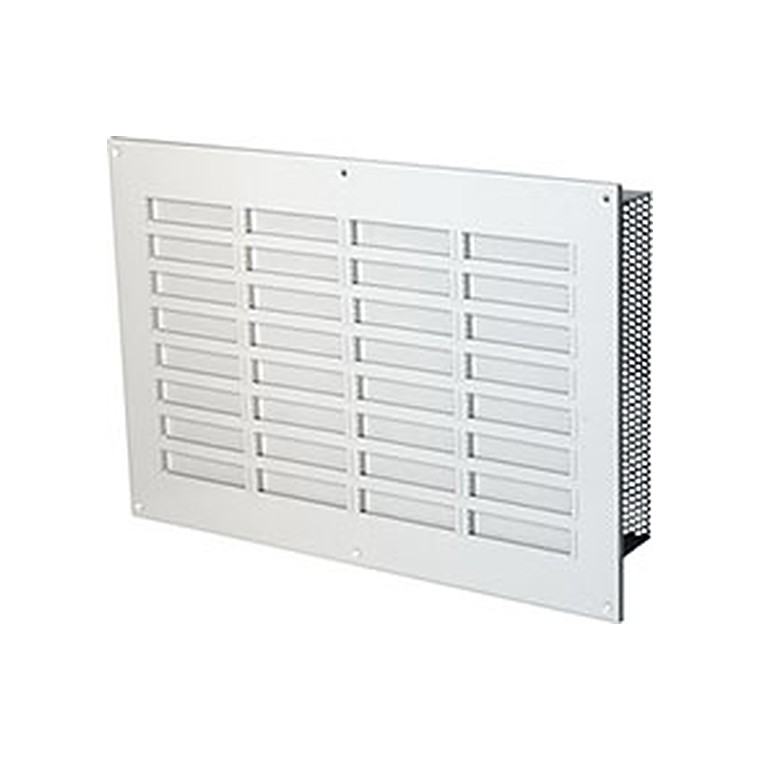

Воздухораспределители ПВВ устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах в помещениях различного назначения. Воздухораспределители ПВВ состоят из воздухораздающей панели, в которой установлены регулируемые линейные ячейки, и рассекателя потока, обеспечивающего равномерное истечение воздуха из ячеек. Индивидуальной настройкой угла поворота каждой линейной ячейки обеспечивается одна из четырех рекомендуемых схем воздухораспределения: подача дальнобойной компактной или конической струёй перпендикулярно панели, а также односторонней или двухсторонней веерной струёй параллельно панели.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Типоразмер АхВ, мм | F 0 , м² | Шум =25 дБ(А) расход , м³/ч | Шум =25 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с | Шум =35 дБ(А) расход , м³/ч | Шум =35 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =45 дБ(А) расход , м³/ч | Шум =45 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =60 дБ(А) расход , м³/ч | Шум =60 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,5 | 0,75 | ||
| Прямоточная струя (схема 1) | |||||||||||||||||||
| 500-4 | 0,026 | 65 | 5 | 3,3 | 1,3 | 115 | 14 | 5,8 | 2,3 | 1,6 | 200 | 44 | 10 | 4,1 | 2,7 | 410 | 184 | 8,3 | 5,6 |
| 500-6 | 0,039 | 80 | 4 | 2,7 | 1,1 | 155 | 16 | 5,2 | 2,1 | 1,4 | 270 | 49 | 9,1 | 3,6 | 2,4 | 530 | 188 | 7,2 | 4,8 |
| 500-8 | 0,052 | 110 | 5 | 3,2 | 1,3 | 195 | 14 | 5,7 | 2,3 | 1,5 | 325 | 40 | 9,5 | 3,8 | 2,5 | 635 | 152 | 7,4 | 5,0 |
| 1000-4 | 0,059 | 135 | 4 | 4,6 | 1,8 | 255 | 14 | 8,6 | 3,4 | 2,3 | 415 | 37 | 14 | 5,6 | 3,7 | 750 | 120 | 10 | 6,7 |
| 1000-6 | 0,088 | 200 | 5 | 4,5 | 1,8 | 325 | 14 | 7,3 | 2,9 | 1,9 | 520 | 36 | 12 | 4,7 | 3,1 | 960 | 121 | 8,6 | 5,8 |
| 1000-8 | 0,118 | 250 | 5 | 4,9 | 1,9 | 400 | 12 | 7,8 | 3,1 | 2,1 | 630 | 29 | 12 | 4,9 | 3,3 | 1150 | 97 | 8,9 | 6,0 |
| 1500-4 | 0,092 | 205 | 4 | 5,5 | 2,2 | 350 | 11 | 9,5 | 3,8 | 2,5 | 550 | 26 | 15 | 5,9 | 4,0 | 1000 | 88 | 11 | 7,2 |
| 1500-6 | 0,138 | 235 | 3 | 4,2 | 1,7 | 405 | 9 | 7,3 | 2,9 | 1,9 | 675 | 24 | 12 | 4,8 | 3,2 | 1320 | 93 | 9,5 | 6,3 |
| 1500-8 | 0,184 | 390 | 5 | 6,1 | 2,4 | 605 | 11 | 9,4 | 3,8 | 2,5 | 915 | 25 | 14 | 5,7 | 3,8 | 1600 | 77 | 9,9 | 6,6 |
| Дальнобойная струя (схема 2) | |||||||||||||||||||
| 500-4 | 0,026 | 130 | 7 | 7,5 | 3,0 | 220 | 20 | 13 | 5,1 | 3,4 | 355 | 51 | 20 | 8,2 | 5,5 | 680 | 187 | 16 | 10 |
| 500-6 | 0,039 | 170 | 7 | 8,0 | 3,2 | 275 | 18 | 13 | 5,2 | 3,5 | 445 | 48 | 21 | 8,4 | 5,6 | 825 | 166 | 16 | 10 |
| 500-8 | 0,052 | 195 | 5 | 8,0 | 3,2 | 340 | 16 | 14 | 5,5 | 3,7 | 550 | 41 | 22 | 9,0 | 6,0 | 1045 | 150 | 17 | 11 |
| 1000-4 | 0,059 | 250 | 5 | 9,6 | 3,8 | 410 | 13 | 16 | 6,3 | 4,2 | 630 | 31 | 24 | 9,7 | 6,4 | 1125 | 99 | 17 | 11 |
| 1000-6 | 0,088 | 350 | 6 | 11 | 4,4 | 575 | 16 | 18 | 7,2 | 4,8 | 900 | 39 | 28 | 11 | 7,5 | 1600 | 122 | 20 | 13 |
| 1000-8 | 0,118 | 445 | 5 | 12 | 4,8 | 715 | 14 | 19 | 7,7 | 5,2 | 1090 | 32 | 30 | 12 | 7,9 | 1950 | 101 | 21 | 14 |
| 1500-4 | 0,092 | 345 | 4 | 11 | 4,2 | 570 | 10 | 17 | 7,0 | 4,7 | 900 | 26 | 28 | 11 | 7,4 | 1600 | 83 | 20 | 13 |
| 1500-6 | 0,138 | 505 | 5 | 13 | 5,1 | 790 | 12 | 20 | 7,9 | 5,3 | 1200 | 28 | 30 | 12 | 8,0 | 2000 | 78 | 20 | 13 |
| 1500-8 | 0,184 | 655 | 5 | 14 | 5,7 | 1010 | 11 | 22 | 8,8 | 5,8 | 1500 | 25 | 33 | 13 | 8,7 | 2500 | 68 | 22 | 14 |
| Односторонняя струя (схема 3) | |||||||||||||||||||
| 500-4 | 0,026 | 130 | 8 | 6,3 | 2,5 | 220 | 23 | 11 | 4,2 | 2,8 | 355 | 59 | 17 | 6,8 | 4,6 | 680 | 215 | 13 | 8,7 |
| 500-6 | 0,039 | 170 | 6 | 6,7 | 2,7 | 275 | 16 | 11 | 4,3 | 2,9 | 445 | 41 | 18 | 7,0 | 4,7 | 825 | 141 | 13 | 8,7 |
| 500-8 | 0,052 | 195 | 4 | 6,7 | 2,7 | 340 | 13 | 12 | 4,6 | 3,1 | 550 | 35 | 19 | 7,5 | 5,0 | 1045 | 127 | 14 | 9,5 |
| 1000-4 | 0,059 | 250 | 6 | 8,0 | 3,2 | 410 | 15 | 13 | 5,3 | 3,5 | 630 | 36 | 20 | 8,1 | 5,4 | 1125 | 114 | 14 | 9,6 |
| 1000-6 | 0,088 | 350 | 5 | 9,2 | 3,7 | 575 | 13 | 15 | 6,0 | 4,0 | 900 | 33 | 24 | 9,4 | 6,3 | 1600 | 104 | 17 | 11 |
| 1000-8 | 0,118 | 445 | 4 | 10,1 | 4,0 | 715 | 12 | 16 | 6,5 | 4,3 | 1090 | 27 | 25 | 9,9 | 6,6 | 1950 | 86 | 18 | 12 |
| 1500-4 | 0,092 | 345 | 4 | 8,8 | 3,5 | 570 | 12 | 15 | 5,8 | 3,9 | 900 | 30 | 23 | 9,2 | 6,2 | 1600 | 95 | 16 | 11 |
| 1500-6 | 0,138 | 505 | 4 | 11 | 4,2 | 790 | 10 | 17 | 6,6 | 4,4 | 1200 | 24 | 25 | 10 | 6,7 | 2000 | 66 | 17 | 11 |
| 1500-8 | 0,184 | 655 | 4 | 12 | 4,8 | 1010 | 9 | 18 | 7,3 | 4,9 | 1500 | 21 | 27 | 11 | 7,3 | 2500 | 58 | 18 | 12 |
| Двусторонняя струя (схема 4) | |||||||||||||||||||
| 500-4 | 0,026 | 105 | 8 | 3,3 | 1,3 | 180 | 24 | 5,6 | 2,2 | 1,5 | 305 | 70 | 9,5 | 3,8 | 2,5 | 565 | 240 | 7,0 | 4,7 |
| 500-6 | 0,039 | 150 | 8 | 3,8 | 1,5 | 250 | 21 | 6,3 | 2,5 | 1,7 | 390 | 51 | 9,9 | 3,9 | 2,6 | 725 | 176 | 7,3 | 4,9 |
| 500-8 | 0,052 | 180 | 6 | 3,9 | 1,6 | 300 | 17 | 6,6 | 2,6 | 1,8 | 490 | 45 | 11 | 4,3 | 2,9 | 905 | 154 | 7,9 | 5,3 |
| 1000-4 | 0,059 | 110 | 2 | 2,3 | 0,9 | 215 | 7 | 4,4 | 1,8 | 1,2 | 400 | 23 | 8,2 | 3,3 | 2,2 | 850 | 106 | 7,0 | 4,7 |
| 1000-6 | 0,088 | 240 | 4 | 4,0 | 1,6 | 410 | 11 | 6,9 | 2,8 | 1,8 | 665 | 29 | 11 | 4,5 | 3,0 | 1250 | 103 | 8,4 | 5,6 |
| 1000-8 | 0,118 | 335 | 4 | 4,9 | 2,0 | 560 | 11 | 8,2 | 3,3 | 2,2 | 900 | 30 | 13 | 5,2 | 3,5 | 1650 | 100 | 9,6 | 6,4 |
| 1500-4 | 0,092 | 205 | 3 | 3,4 | 1,4 | 370 | 8 | 6,1 | 2,4 | 1,6 | 610 | 22 | 10 | 4,0 | 2,7 | 1130 | 77 | 7,5 | 5,0 |
| 1500-6 | 0,138 | 290 | 2 | 3,9 | 1,6 | 530 | 8 | 7,1 | 2,9 | 1,9 | 875 | 20 | 12 | 4,7 | 3,1 | 1605 | 69 | 8,6 | 5,8 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.
Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
