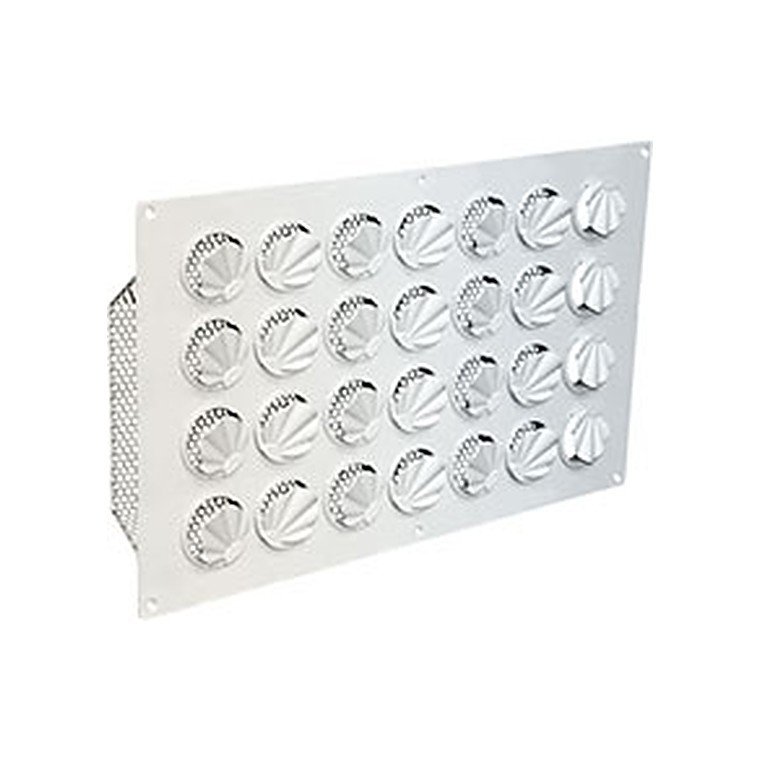

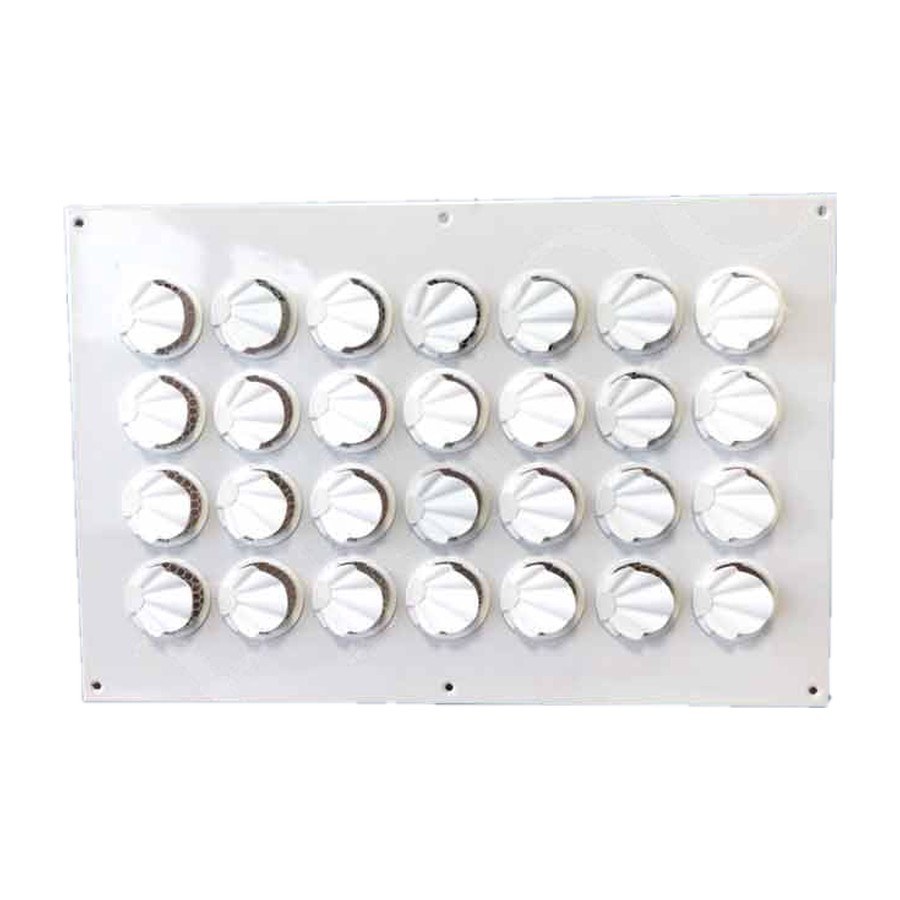

Воздухораспределители ПВТ для прямоугольных воздуховодов
Вентиляционная решётка Арктос. 54 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Элемент воздуховода. Формирует трассу и соединяет участки воздуховодной сети.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

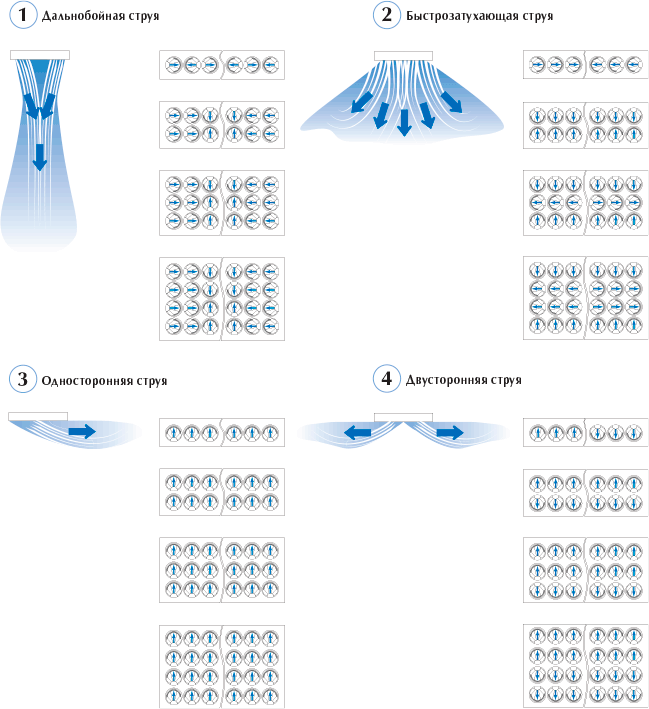

Воздухораспределители ПВТ устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах в помещениях различного назначения. Воздухораспределители ПВТ состоят из воздухораздающей панели, в которой установлены поворотные турбулизирующие ячейки, и рассекателя потока, обеспечивающего равномерное истечение воздуха из ячеек. Индивидуальной настройкой угла поворота каждой ячейки обеспечивается одна из четырех рекомендуемых схем воздухораспределения: подача дальнобойной компактной или быстрозатухающей закрученной струёй перпендикулярно панели, а также односторонней или двухсторонней веерной струёй параллельно панели.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Типоразмер АхВ, мм | F 0 , м² | Шум =25 дБ(А) расход , м³/ч | Шум =25 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с | Шум =35 дБ(А) расход , м³/ч | Шум =35 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =45 дБ(А) расход , м³/ч | Шум =45 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =60 дБ(А) расход , м³/ч | Шум =60 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | ||
| Дальнобойная струя (схема 1) | ||||||||||||||||||||
| 500-1 | 0,012 | 50 | 4 | 1,3 | 0,5 | 80 | 11 | 2,0 | 0,8 | 0,5 | 180 | 54 | 4,6 | 1,8 | 1,2 | 320 | 171 | 8,1 | 3,2 | 2,2 |
| 500-2 | 0,024 | 100 | 4 | 4,0 | 1,6 | 200 | 17 | 8,1 | 3,2 | 2,2 | 320 | 43 | 13 | 5,2 | 3,4 | 620 | 161 | 25 | 10 | 6,7 |
| 500-3 | 0,036 | 165 | 5 | 4,6 | 1,8 | 285 | 15 | 7,9 | 3,2 | 2,1 | 440 | 36 | 12 | 4,9 | 3,3 | 800 | 119 | 22 | 8,9 | 5,9 |
| 500-4 | 0,048 | 260 | 7 | 9,7 | 3,9 | 400 | 17 | 15 | 6,0 | 4,0 | 600 | 38 | 22 | 9,0 | 6,0 | 1070 | 120 | 40 | 16 | 11 |
| 1000-1 | 0,028 | 75 | 2 | 1,2 | 0,5 | 140 | 6 | 2,3 | 0,9 | 0,6 | 250 | 19 | 4,2 | 1,7 | 1,1 | 550 | 93 | 9,1 | 3,7 | 2,4 |
| 1000-2 | 0,056 | 200 | 3 | 5,3 | 2,1 | 300 | 7 | 7,9 | 3,2 | 2,1 | 470 | 17 | 12 | 5,0 | 3,3 | 850 | 55 | 22 | 9,0 | 6,0 |
| 1000-3 | 0,084 | 340 | 4 | 6,2 | 2,5 | 550 | 10 | 10 | 4,0 | 2,7 | 830 | 24 | 15 | 6,0 | 4,0 | 1500 | 77 | 27 | 11 | 7,3 |
| 1000-4 | 0,112 | 450 | 4 | 11 | 4,4 | 700 | 9 | 17 | 6,9 | 4,6 | 1050 | 21 | 26 | 10 | 6,9 | 1800 | 62 | 44 | 18 | 12 |
| 1500-1 | 0,043 | 205 | 5 | 2,7 | 1,1 | 350 | 16 | 4,7 | 1,9 | 1,3 | 550 | 39 | 7,4 | 2,9 | 2,0 | 1000 | 130 | 13 | 5,4 | 3,6 |
| 1500-2 | 0,086 | 325 | 3 | 6,9 | 2,8 | 550 | 10 | 12 | 4,7 | 3,1 | 850 | 24 | 18 | 7,2 | 4,8 | 1500 | 73 | 32 | 13 | 8,5 |
| 1500-3 | 0,129 | 500 | 4 | 7,3 | 2,9 | 800 | 9 | 12 | 4,7 | 3,1 | 1200 | 21 | 18 | 7,1 | 4,7 | 2100 | 64 | 31 | 12 | 8,2 |
| 1500-4 | 0,172 | 700 | 4 | 14 | 5,5 | 1060 | 9 | 21 | 8,4 | 5,6 | 1550 | 20 | 31 | 12 | 8,2 | 2550 | 53 | 50 | 20 | 13 |
| Быстрозатухающая струя (схема 2) | ||||||||||||||||||||
| 500-1 | 0,012 | 50 | 4 | 0,7 | 0,3 | 80 | 11 | 1,1 | 0,4 | 0,3 | 180 | 54 | 2,5 | 1,0 | 0,7 | 320 | 171 | 4,5 | 1,8 | 1,2 |
| 500-2 | 0,024 | 100 | 4 | 1,0 | 0,4 | 200 | 17 | 2,0 | 0,8 | 0,5 | 320 | 43 | 3,2 | 1,3 | 0,8 | 620 | 161 | 6,1 | 2,4 | 1,6 |
| 500-3 | 0,036 | 165 | 5 | 1,3 | 0,5 | 285 | 15 | 2,3 | 0,9 | 0,6 | 440 | 36 | 3,5 | 1,4 | 0,9 | 800 | 119 | 6,4 | 2,6 | 1,7 |
| 500-4 | 0,048 | 260 | 7 | 1,8 | 0,7 | 400 | 17 | 2,8 | 1,1 | 0,7 | 600 | 38 | 4,2 | 1,7 | 1,1 | 1070 | 120 | 7,5 | 3,0 | 2,0 |
| 1000-1 | 0,028 | 75 | 2 | 0,7 | 0,3 | 140 | 6 | 1,3 | 0,5 | 0,3 | 250 | 19 | 2,3 | 0,9 | 0,6 | 550 | 93 | 5,0 | 2,0 | 1,3 |
| 1000-2 | 0,056 | 200 | 3 | 1,3 | 0,5 | 300 | 7 | 1,9 | 0,8 | 0,5 | 470 | 17 | 3,0 | 1,2 | 0,8 | 850 | 55 | 5,5 | 2,2 | 1,5 |
| 1000-3 | 0,084 | 340 | 4 | 1,8 | 0,7 | 550 | 10 | 2,9 | 1,2 | 0,8 | 830 | 24 | 4,4 | 1,8 | 1,2 | 1500 | 77 | 7,9 | 3,2 | 2,1 |
| 1000-4 | 0,112 | 450 | 4 | 2,1 | 0,8 | 700 | 9 | 3,2 | 1,3 | 0,9 | 1050 | 21 | 4,8 | 1,9 | 1,3 | 1800 | 62 | 8,2 | 3,3 | 2,2 |
| 1500-1 | 0,043 | 205 | 5 | 1,5 | 0,6 | 350 | 16 | 2,6 | 1,0 | 0,7 | 550 | 39 | 4,1 | 1,6 | 1,1 | 1000 | 130 | 7,4 | 2,9 | 2,0 |
| 1500-2 | 0,086 | 325 | 3 | 1,7 | 0,7 | 550 | 10 | 2,9 | 1,1 | 0,8 | 850 | 24 | 4,4 | 1,8 | 1,2 | 1500 | 73 | 7,8 | 3,1 | 2,1 |
| 1500-3 | 0,129 | 500 | 4 | 2,1 | 0,9 | 800 | 9 | 3,4 | 1,4 | 0,9 | 1200 | 21 | 5,1 | 2,0 | 1,4 | 2100 | 64 | 8,9 | 3,6 | 2,4 |
| 1500-4 | 0,172 | 700 | 4 | 2,6 | 1,0 | 1060 | 9 | 3,9 | 1,6 | 1,0 | 1550 | 20 | 5,7 | 2,3 | 1,5 | 2550 | 53 | 9,4 | 3,8 | 2,5 |
| Односторонняя струя (схема 3) | ||||||||||||||||||||
| 500-1 | 0,012 | 50 | 4 | 2,7 | 1,1 | 80 | 11 | 4,3 | 1,7 | 1,1 | 180 | 54 | 9,6 | 3,8 | 2,6 | 320 | 171 | 17 | 6,8 | 4,5 |
| 500-2 | 0,024 | 100 | 4 | 3,8 | 1,5 | 200 | 17 | 7,5 | 3,0 | 2,0 | 320 | 43 | 12 | 4,8 | 3,2 | 620 | 161 | 23 | 9,3 | 6,2 |
| 500-3 | 0,036 | 165 | 5 | 5,1 | 2,0 | 285 | 15 | 8,8 | 3,5 | 2,3 | 440 | 36 | 14 | 5,4 | 3,6 | 800 | 119 | 25 | 9,8 | 6,6 |
| 500-4 | 0,048 | 260 | 7 | 6,9 | 2,8 | 400 | 17 | 11 | 4,3 | 2,8 | 600 | 38 | 16 | 6,4 | 4,3 | 1070 | 120 | 28 | 11 | 7,6 |
| 1000-1 | 0,028 | 75 | 2 | 2,6 | 1,0 | 140 | 6 | 4,9 | 2,0 | 1,3 | 250 | 19 | 8,7 | 3,5 | 2,3 | 550 | 93 | 19 | 7,7 | 5,1 |
| 1000-2 | 0,056 | 200 | 3 | 4,9 | 2,0 | 300 | 7 | 7,4 | 3,0 | 2,0 | 470 | 17 | 12 | 4,6 | 3,1 | 850 | 55 | 21 | 8,4 | 5,6 |
| 1000-3 | 0,084 | 340 | 4 | 6,8 | 2,7 | 550 | 10 | 11 | 4,4 | 3,0 | 830 | 24 | 17 | 6,7 | 4,5 | 1500 | 77 | 30 | 12 | 8,1 |
| 1000-4 | 0,112 | 450 | 4 | 7,8 | 3,1 | 700 | 9 | 12 | 4,9 | 3,3 | 1050 | 21 | 18 | 7,3 | 4,9 | 1800 | 62 | 31 | 13 | 8,4 |
| 1500-1 | 0,043 | 205 | 5 | 5,8 | 2,3 | 350 | 16 | 9,8 | 3,9 | 2,6 | 550 | 39 | 15 | 6,2 | 4,1 | 1000 | 130 | 28 | 11 | 7,5 |
| 1500-2 | 0,086 | 325 | 3 | 6,5 | 2,6 | 550 | 10 | 11 | 4,4 | 2,9 | 850 | 24 | 17 | 6,8 | 4,5 | 1500 | 73 | 30 | 12 | 8,0 |
| 1500-3 | 0,129 | 500 | 4 | 8,1 | 3,2 | 800 | 9 | 13 | 5,2 | 3,5 | 1200 | 21 | 19 | 7,8 | 5,2 | 2100 | 64 | 34 | 14 | 9,1 |
| 1500-4 | 0,172 | 700 | 4 | 9,8 | 3,9 | 1060 | 9 | 15 | 6,0 | 4,0 | 1550 | 20 | 22 | 8,7 | 5,8 | 2550 | 53 | 36 | 14 | 9,6 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.

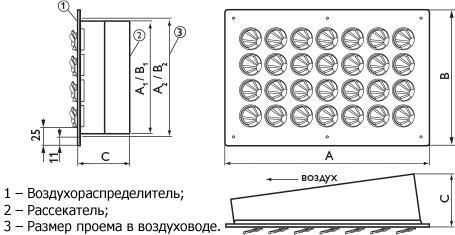

Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
