Клапаны постоянного расхода воздуха CVD

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист Клапаны постоянного расхода воздуха CVD (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Воздушный клапан Polar Bear. 18 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

⚙️ Подбор и заказ

Исполнение корпуса

Лопатки

Ширина B, мм

Высота H, мм

Управление Утепление привода греющим кабелем (УПК) Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

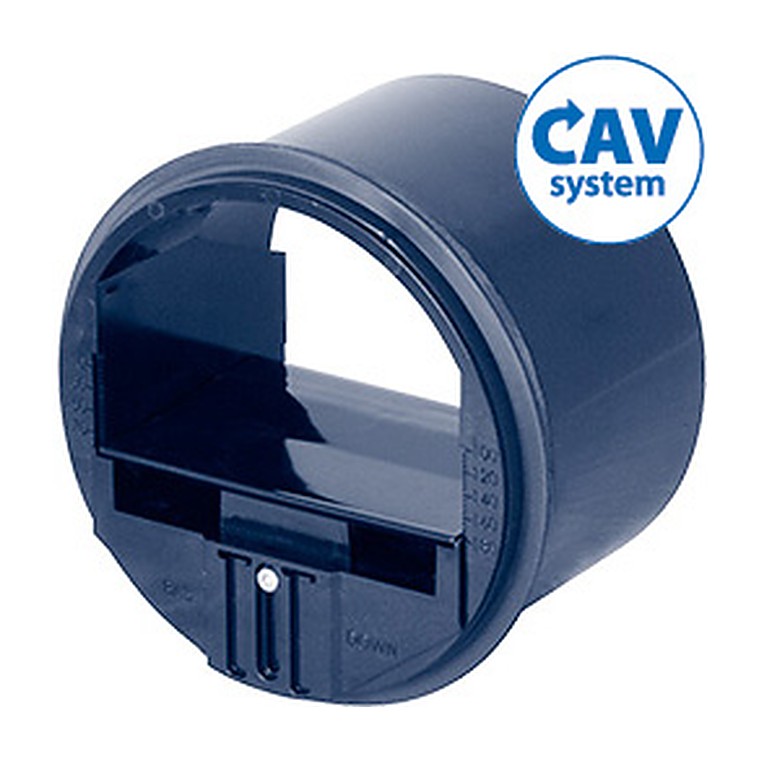

Клапаны постоянного расхода воздуха CVD предназначены для применения в системах вентиляции и кондиционирования различного назначения, когда требуется обеспечить постоянный расход воздуха на отдельных участках вентиляционной системы вне зависимости от изменения рабочих параметров самой системы. Клапаны CVD устанавливаются внутри воздуховодов круглого сечения и обеспечивают поддержание постоянного расхода воздуха в широком диапазоне давлений от 50 до 250 Па. Применение клапанов CVD позволяет существенно сэкономить трудозатраты на пуско-наладочные работы, обеспечивая быструю и точную балансировку вентиляционных систем.

ПроизводительPolar Bear (поставка «Арктика»)

Расход воздуха15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 м³/ч

Вес0,10 кг

Диаметр96 мм

НазначениеКлапаны постоянного расхода воздуха

Документациякаталог и техлист производителя

Поставкасо склада и под заказ

Конструкция и работа

Регулятор переменного расхода поддерживает заданный расход воздуха в ветке независимо от давления в сети. Датчик измеряет расход, контроллер поворачивает заслонку и удерживает уставку, полученную от термостата или диспетчера.

Что это даёт

Расход по потребностиВоздух подаётся туда, где он нужен, — экономия на вентиляторе и подогреве.

Стабильность при перепадахРасход не меняется при закрытии соседних веток.

Зональный комфортКаждое помещение получает свою уставку без перебалансировки системы.

Совместимость с автоматикойАналоговый сигнал и шинные протоколы позволяют встроить регулятор в диспетчеризацию.

Тихая работаКорпус с шумоглушением снижает шум регулирования.

Где применяется

Офисы открытой планировки, переговорные, гостиницы, лаборатории, здания с переменной загрузкой помещений.

Как подобрать

Подбор ведут по диапазону расхода: минимальный и максимальный расход ветки должны попадать в рабочий диапазон регулятора. Проверьте требуемую длину прямых участков до и после устройства и способ управления.

Технические характеристики

Модель	Фиксированного расхода воздуха, м³/ч	ØD, мм	L, мм	Вес, кг
CVD 100-50/8	15 / 20 / 25 / 30 / 35 / 40 / 45 / 50	96	70	0,10
CVD 100-100/7	50 / 60 / 70 / 75 / 80 / 90 / 100	96	70	0,10
CVD 125-50/8	15 / 20 / 25 / 30 / 35 / 40 / 45 / 50	120	86	0,13
CVD 125-100/7	50 / 60 / 70 / 75 / 80 / 90 / 100	120	86	0,15
CVD 125-180/9	100 / 110 / 120 / 130 / 140 /	120	86	0,27
CVD 125-180/9	150 / 160 / 170 / 180	120	86	0,27
CVD 160-90/3	60 / 75 / 90	156	89	0,20
CVD 160-180/9	100 / 110 / 120 / 130 / 140 /	148	91	0,36
CVD 160-180/9	150 / 160 / 170 / 180	148	91	0,36
CVD 160-300/4	210 / 240 / 270 / 300	156	89	0,20
CVD 200-300/13	180 / 190 / 200 / 210 / 220 / 230 / 240 /	195	91	0,48
CVD 200-300/13	250 / 260 / 270 / 280 / 290 / 300	195	91	0,48
CVD 200-500/9	300 / 320 / 350 / 370 / 400 /	195	91	0,52
CVD 200-500/9	420 / 450 / 470 / 500	195	91	0,52
CVD 250-180/3	120 / 150 / 180	244	87	0,68
CVD 250-300/4	210 / 240 / 270 / 300	244	87	0,68
CVD 250-500/5	300 / 350 / 400 / 450 / 500	244	87	0,68
CVD 250-700/4	550 / 600 / 650 / 700	244	87	0,68

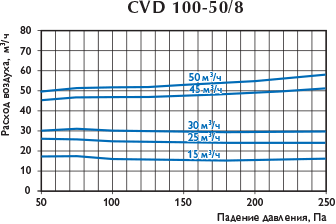

Чертежи и графики

Важно знать

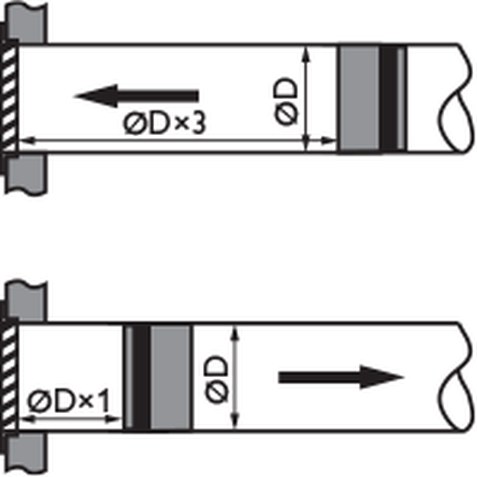

Прямой участок перед регулятором обязателен — иначе датчик расхода даёт ошибку.

Минимальный расход не должен опускаться ниже паспортного: измерение станет неточным.

Систему с VAV нужно проектировать вместе с частотным регулированием вентилятора и датчиком давления в сети.
