Привод воздушной заслонки DAC-LM24-30S
✓ Всегда в наличии / под заказ
Доставка по всей России
Артикул: DAC-LM24-30S
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты
Привод воздушной заслонки DAC-LM24-30S используется в системах вентиляции и кондиционирования воздуха.
Воздушный клапан. Регулирует и перекрывает поток воздуха в воздуховоде — на притоке, вытяжке и в узлах смешения.
Основные характеристики:
- Производитель — DACOND
- Наличие возвратной пружины — Нет
- Назначение — Для воздушных клапанов
- Термодатчик — Нет
- Крутящий момент — 30
- Напряжение — AC/DC 24В
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Технические данные
Характеристики
Производитель
DACOND
Наличие возвратной пружины
Нет
Наименование привода
LM
Назначение
Для воздушных клапанов
Термодатчик
Нет
Крутящий момент
30
Напряжение
AC/DC 24В
Подробно
Описание
Привод воздушной заслонки DAC-LM24-30S — привод воздушной заслонки для систем вентиляции и кондиционирования. Заслонка остаётся в заданном положении: привод реверсивный, без возвратной пружины.
Крутящий момент30 Н·м
Напряжение питанияAC/DC 24 В
Возвратная пружинанет
Управляющий сигнал2/3-точечный (реверсивный)
Площадь заслонкидо 6 м²
Время открытия150 с
Степень защитыIP54
Ресурс70 000 циклов
Вес0,9 кг
Габариты (В×Ш×Г)171×90×62 мм
Как работает
Привод устанавливается прямо на вал заслонки и поворачивает её в пределах 0–90°. Перевод в другое положение выполняется подачей напряжения на соответствующий вход, промежуточные положения удерживаются без питания.
Что это даёт
Прямой монтаж на валНе нужны тяги и рычаги — привод садится на квадрат вала заслонки.
Точное позиционированиеДискретное управление «открыть/закрыть» от простой автоматики.
Концевые выключателиПоложение заслонки передаётся в систему управления.
Ресурс 70 000 цикловМеханизм рассчитан на ежедневную работу в составе приточной установки.
Замена без переделокПрисоединительные размеры совпадают с приводами AIRS — подбираем аналог.
Где применяется
- Приточные и вытяжные установки: клапаны наружного воздуха и рециркуляции
- Системы вентиляции жилых, административных и торговых зданий
- Промышленные цеха, склады, паркинги
- Узлы обвязки калориферов и охладителей
- Модернизация систем автоматики — замена приводов других марок
Как подобрать и смонтировать
- Момент подбирают по площади заслонки: 5–6 Н·м на квадратный метр
- Для 600×600 мм достаточно 5 Н·м, для 1000×1000 мм нужно 10–15 Н·м
- Плавное управление (индекс M) нужно, если расходом управляет контроллер по датчику
- Направление вращения задаётся переключателем на корпусе привода

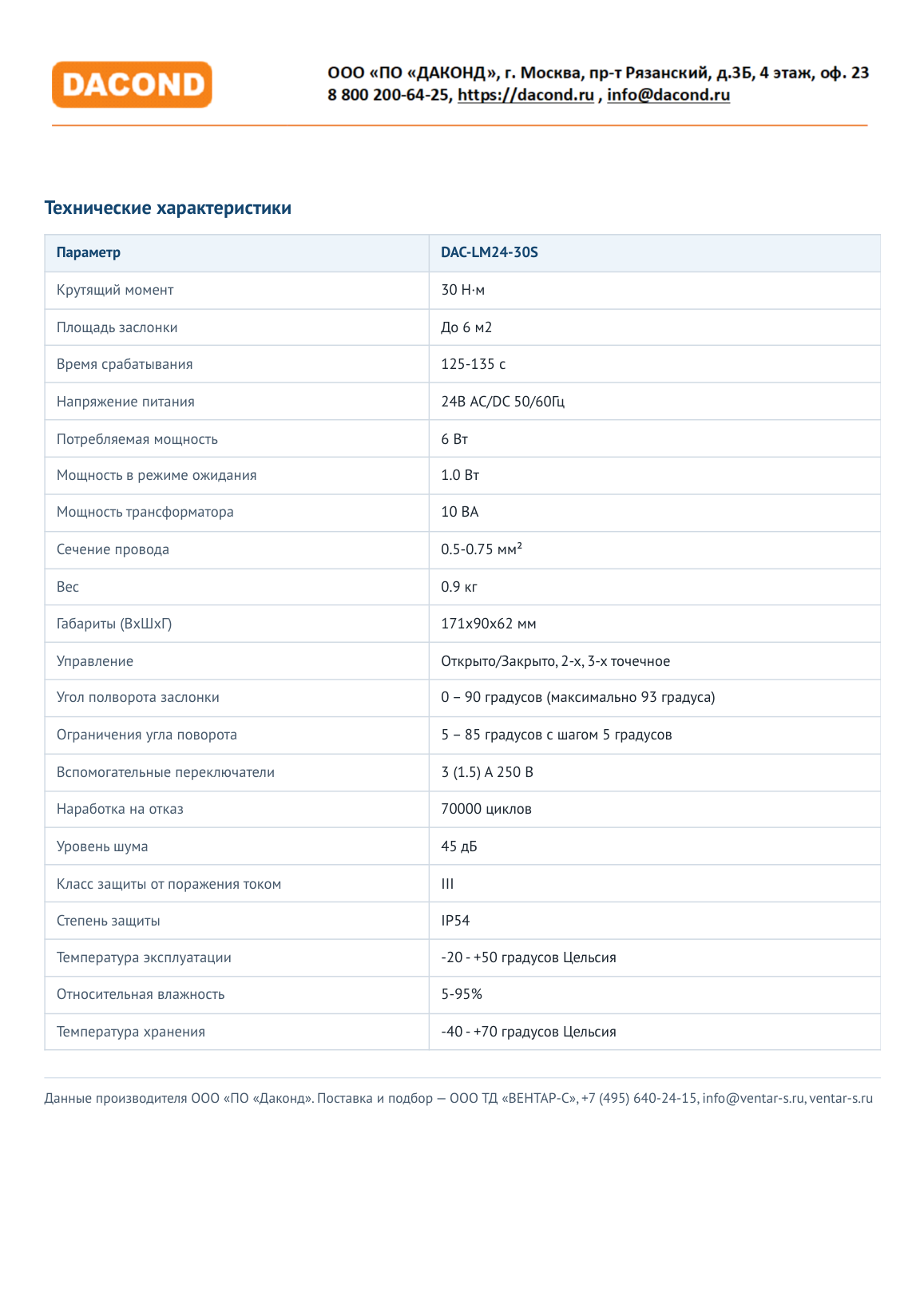

Технические характеристики
| Артикул | DAC-LM24-30S |
| Серия | DAC-LM |
| Крутящий момент | 30 Н·м |
| Площадь заслонки | до 6 м² |
| Напряжение питания | AC/DC 24 В |
| Возвратная пружина | нет |
| Управляющий сигнал | 2/3-точечный (реверсивный) |
| Концевые выключатели | 1 шт. |
| Время открытия | 150 с |
| Потребляемая мощность | 6 Вт |
| Мощность в режиме ожидания | 1,0 Вт |
| Угол поворота | 0–90° (максимум 93°) |
| Вспомогательные переключатели | 3 (1,5) А 250 В |
| Ресурс | 70 000 циклов |
| Уровень шума | 45 дБ |
| Сечение провода | 0,5-0,75 мм² |
| Класс защиты от поражения током | III |
| Степень защиты | IP54 |
| Температура эксплуатации | от −20 до +50 °C |
| Температура хранения | от −40 до +70 °C |
| Относительная влажность | 5–95 % без конденсации |
| Вес | 0,9 кг |

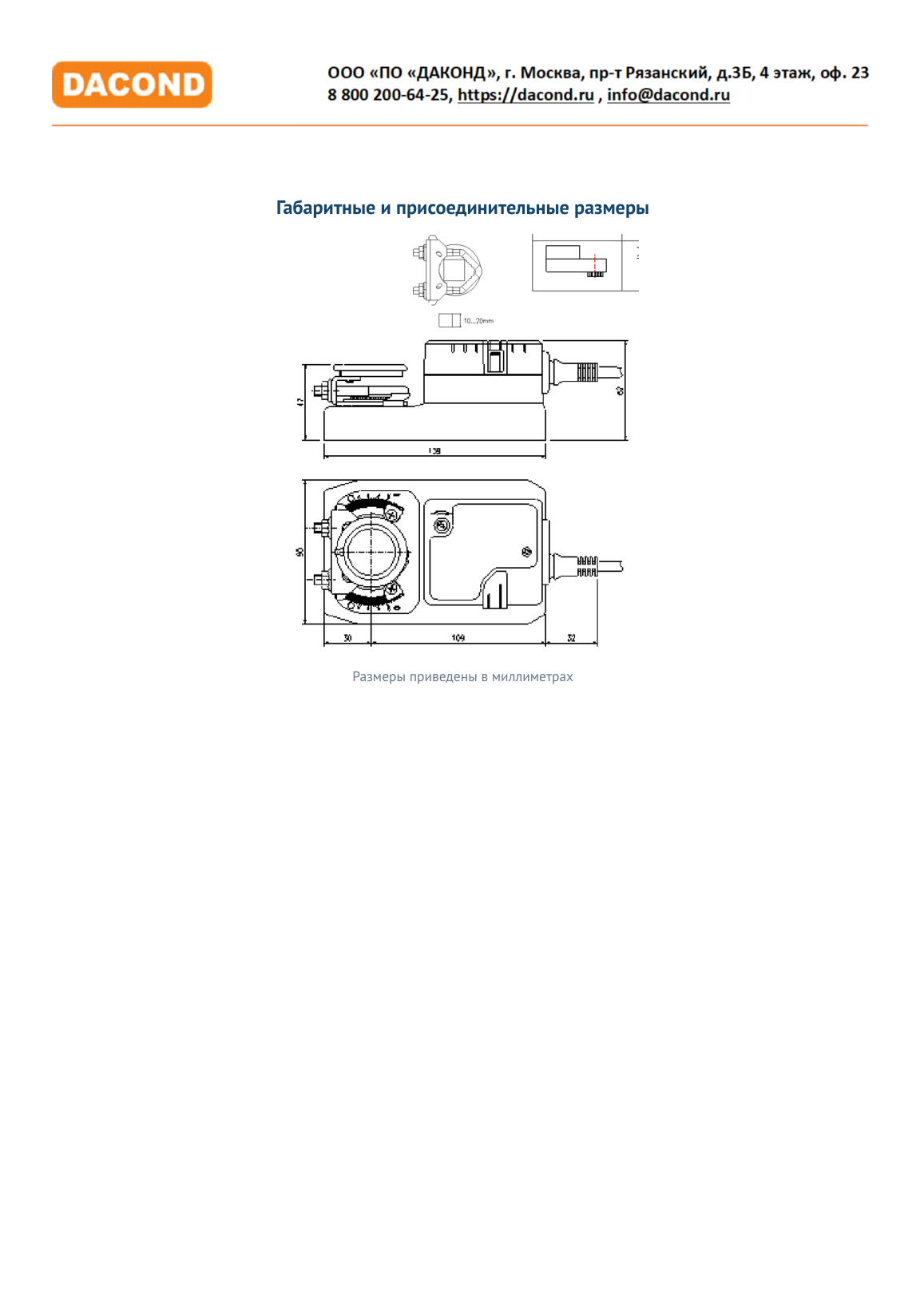

| Габариты (В×Ш×Г) | 171×90×62 мм |
С этим обычно заказывают
Важно знать
ВажноНе превышайте допустимый момент: перегруженный привод не доводит заслонку до уплотнения и клапан подтравливает воздух.
Обратите вниманиеПриводы 230 В и 24 В не взаимозаменяемы — проверяйте питание в шкафу автоматики перед заказом.
Подбор. Назовите параметры объекта — подберём модель, приложим паспорт и предложим аналог AIRS, если нужны другие сроки. Гарантия производителя — 24 месяца.
