Привод воздушной заслонки DAC-LM230-20S
✓ Всегда в наличии / под заказ
Доставка по всей России
Артикул: DAC-LM230-20S
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты
Привод воздушной заслонки DAC-LM230-20S используется в системах вентиляции и кондиционирования воздуха.
⚙️ Подбор и заказ
Технические данные
Характеристики
Производитель
DACOND
Наличие возвратной пружины
Нет
Наименование привода
LM
Назначение
Для воздушных клапанов
Термодатчик
Нет
Крутящий момент
20
Напряжение
AC 230В
Подробно
Описание
Привод воздушной заслонки DAC-LM230-20S — привод воздушной заслонки для систем вентиляции и кондиционирования. Заслонка остаётся в заданном положении: привод реверсивный, без возвратной пружины.
Крутящий момент20 Н·м
Напряжение питанияAC 230 В
Возвратная пружинанет
Управляющий сигнал2/3-точечный (реверсивный)
Площадь заслонкидо 4 м²
Время открытия135 с
Степень защитыIP54
Ресурс70 000 циклов
Вес0,9 кг
Габариты (В×Ш×Г)193×90×62 мм
Как работает
Привод устанавливается прямо на вал заслонки и поворачивает её в пределах 0–90°. Перевод в другое положение выполняется подачей напряжения на соответствующий вход, промежуточные положения удерживаются без питания.
Что это даёт
Прямой монтаж на валНе нужны тяги и рычаги — привод садится на квадрат вала заслонки.
Точное позиционированиеДискретное управление «открыть/закрыть» от простой автоматики.
Концевые выключателиПоложение заслонки передаётся в систему управления.
Ресурс 70 000 цикловМеханизм рассчитан на ежедневную работу в составе приточной установки.
Замена без переделокПрисоединительные размеры совпадают с приводами AIRS — подбираем аналог.
Где применяется
- Приточные и вытяжные установки: клапаны наружного воздуха и рециркуляции
- Системы вентиляции жилых, административных и торговых зданий
- Промышленные цеха, склады, паркинги
- Узлы обвязки калориферов и охладителей
- Модернизация систем автоматики — замена приводов других марок
Как подобрать и смонтировать
- Момент подбирают по площади заслонки: 5–6 Н·м на квадратный метр
- Для 600×600 мм достаточно 5 Н·м, для 1000×1000 мм нужно 10–15 Н·м
- Плавное управление (индекс M) нужно, если расходом управляет контроллер по датчику
- Направление вращения задаётся переключателем на корпусе привода

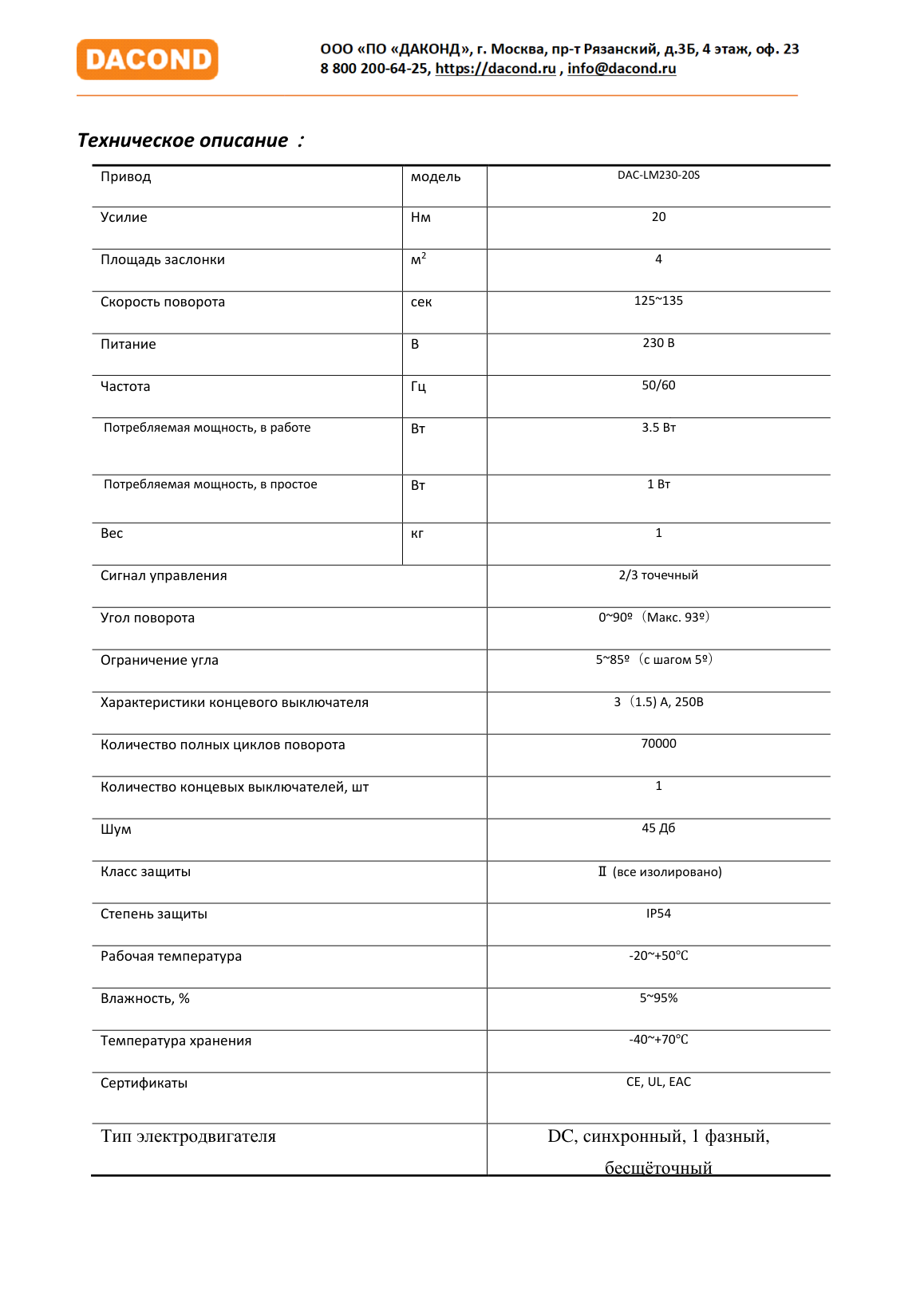

Технические характеристики
| Артикул | DAC-LM230-20S |
| Серия | DAC-LM |
| Тип применения | Для приточной / вытяжной вентиляции |
| Крутящий момент | 20 Н·м |
| Площадь заслонки | до 4 м² |
| Напряжение питания | AC 230 В |
| Возвратная пружина | нет |
| Управляющий сигнал | 2/3-точечный (реверсивный) |
| Концевые выключатели | 1 шт. |
| Время открытия | 135 с |
| Потребляемая мощность | 3,5 Вт |
| Мощность в режиме ожидания | 1 Вт |
| Угол поворота | 0–90° (максимум 93°) |
| Вспомогательные переключатели | 3 (1,5) А 250 В |
| Ресурс | 70 000 циклов |
| Уровень шума | 45 дБ |
| Сечение провода | 0,5-075 мм² |
| Класс защиты от поражения током | II |
| Степень защиты | IP54 |
| Температура эксплуатации | от −20 до +50 °C |
| Температура хранения | от −40 до +70 °C |
| Относительная влажность | 5–95 % без конденсации |
| Вес | 0,9 кг |
| Габариты (В×Ш×Г) | 193×90×62 мм |
С этим обычно заказывают
Важно знать
ВажноНе превышайте допустимый момент: перегруженный привод не доводит заслонку до уплотнения и клапан подтравливает воздух.
Обратите вниманиеПриводы 230 В и 24 В не взаимозаменяемы — проверяйте питание в шкафу автоматики перед заказом.
Подбор. Назовите параметры объекта — подберём модель, приложим паспорт и предложим аналог AIRS, если нужны другие сроки. Гарантия производителя — 24 месяца.
