Осевые вентиляторы AXIA AI HP

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист AXIA AI HP (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Вентилятор O.ERRE (Арктика). 33 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

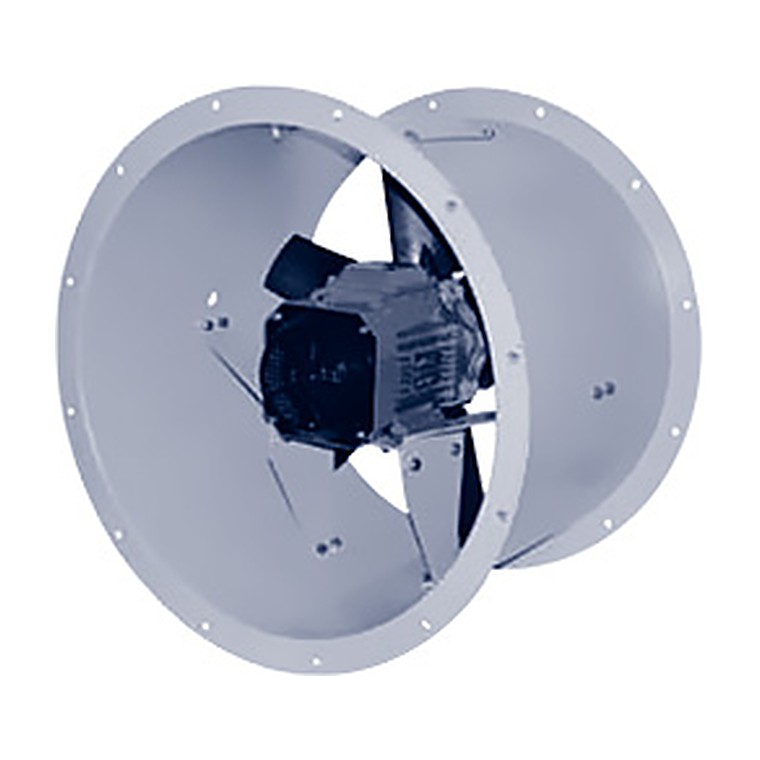

Осевые вентиляторы AXIA AI HP оснащены асинхронным двигателем с короткозамкнутым ротором и крыльчаткой. Корпус вентилятора изготавливается из стали и дополнительно окрашивается в серый цвет. Вентиляторы AXIA AI HP предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 55.

ПроизводительO.ERRE (поставка «Арктика»)

Уровень шума53–88 дБ(А)

Ток0,38–7,5 А

Частота вращения900–2800 об/мин

Вес13–44 кг

Конструкция и работа

Рабочее колесо с профильными лопатками перемещает воздух вдоль оси вращения. Такая схема даёт большой расход при небольшом сопротивлении сети, поэтому осевые вентиляторы ставят в стену, в проём или на короткий участок воздуховода.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется с помощью частот-ного преобразователя.
Защита двигателя. Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
Аксессуары. Частотные преобразователи, модули управления, инерционные и защитные решётки и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждыешесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Большой расходПеремещает значительные объёмы воздуха при малых потерях давления — идеален для проветривания.

Компактная установкаМонтируется в стену, оконный или дверной проём без сети воздуховодов.

Простое обслуживаниеМинимум узлов: колесо, двигатель и защитная решётка.

РеверсОтдельные модели работают на приток и на вытяжку — режим переключается со щита.

Низкое энергопотреблениеНа единицу перемещённого воздуха расходуется меньше энергии, чем у радиальных схем.

Где применяется

Проветривание производственных и складских помещений, вентиляция гаражей и мастерских, подпор и вытяжка на коротких трактах, охлаждение технологического оборудования.

Как подобрать

Осевые вентиляторы подбирают по расходу при малом располагаемом давлении: если сеть длинная и с большим числом отводов, выбирайте канальный или радиальный вентилятор. Проверьте диаметр проёма, направление потока и наличие защитной решётки.

Технические характеристики

Модель	Напряжение, В/Гц	Ном. мощн., Вт	Ток, А	Частота вращения, об/мин	Уровень шума, дБ(А)*	Вес, кг	Cхема электроподкл
AXIA AI HP 30 2M	230/50	0,37	2,5	2800	70	13	11
AXIA AI HP 30 2T	400/50	0,37	1,0	2800	66	13	8
AXIA AI HP 30 4M	230/50	0,09	0,9	1400	53	13	11
AXIA AI HP 30 4T	400/50	0,09	0,38	1400	53	13	8
AXIA AI HP 35 2M	230/50	0,55	4,0	2800	77	14	11
AXIA AI HP 35 2T	400/50	0,55	1,6	2800	77	14	8
AXIA AI HP 35 4M	230/50	0,12	1,1	1400	55	14	11
AXIA AI HP 35 4T	400/50	0,12	0,4	1400	55	14	8
AXIA AI HP 40 2M	230/50	1,10	7,5	2800	79	16	11
AXIA AI HP 40 2T	400/50	1,10	2,6	2800	79	16	8
AXIA AI HP 40 4M-P	230/50	0,18	1,6	1400	62	16	11
AXIA AI HP 40 4T-P	400/50	0,18	0,6	1400	62	16	8
AXIA AI HP 45 4M	230/50	0,25	2,4	1400	63	23	11
AXIA AI HP 45 4T	400/50	0,25	0,8	1400	63	23	8
AXIA AI HP 45 4M-P	230/50	0,37	3,1	1400	74	23	11
AXIA AI HP 45 4T-P	400/50	0,37	1,2	1400	68	23	8
AXIA AI HP 50 4T	400/50	0,37	1,2	1400	64	25	8
AXIA AI HP 50 4T-P	400/50	0,55	1,6	1400	69	25	8
AXIA AI HP 50 6T	400/50	0,18	0,7	900	58	25	8
AXIA AI HP 55 4T	400/50	0,55	1,6	1400	69	28	8
AXIA AI HP 55 4T-P	400/50	0,75	2,0	1400	70	28	8
AXIA AI HP 55 6T	400/50	0,25	1,0	900	61	28	8
AXIA AI HP 60 4T	400/50	0,75	2,0	1400	73	37	8
AXIA AI HP 60 4T-P	400/50	1,10	2,8	1400	75	37	8
AXIA AI HP 60 4T-DP	400/50	2,20	5,0	1400	80	37	8
AXIA AI HP 60 6T	400/50	0,37	1,3	900	66	37	8
AXIA AI HP 60 6T-P	400/50	0,75	2,2	900	88	37	8
AXIA AI HP 70 4T	400/50	1,50	3,5	1400	79	44	8
AXIA AI HP 70 4T-P	400/50	2,20	5,0	1400	81	44	8
AXIA AI HP 70 4T-DP	400/50	2,70	6,0	1400	81	44	8
AXIA AI HP 70 6T	400/50	0,75	2,2	900	68	44	8
AXIA AI HP 70 6T-P	400/50	1,50	3,3	900	69	44	8
* Уровень звукового давления на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м 2 , дБ(А).

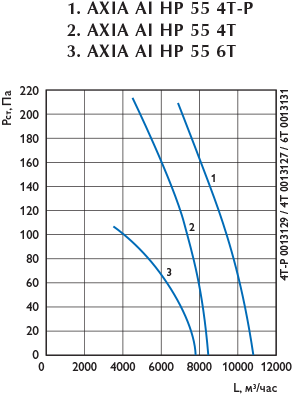

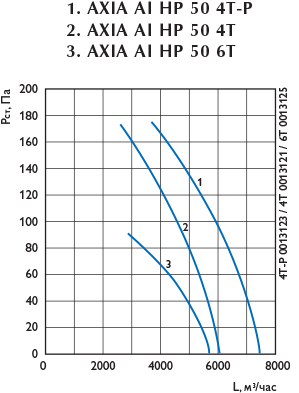

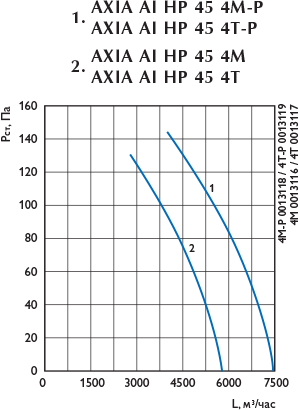

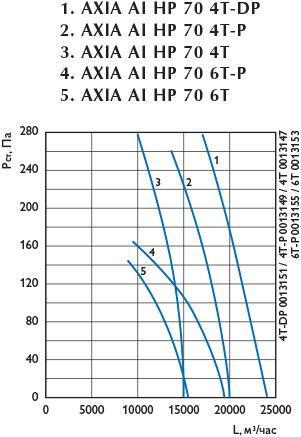

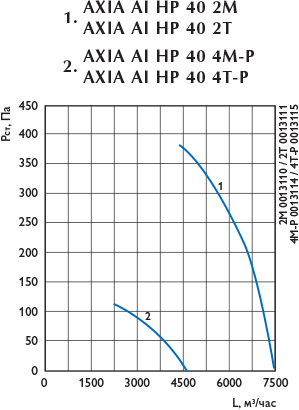

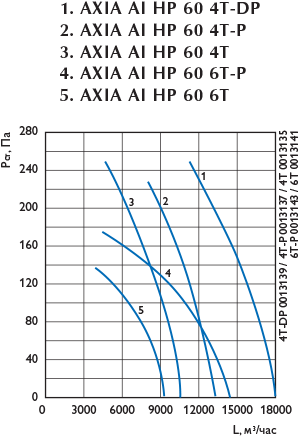

Чертежи и графики

Важно знать

Осевой вентилятор плохо работает на сеть с высоким сопротивлением — расход резко падает.

Устанавливайте защитную решётку со стороны свободного всасывания, если колесо доступно для персонала.

При наружной установке предусмотрите козырёк или жалюзийную решётку от осадков.
