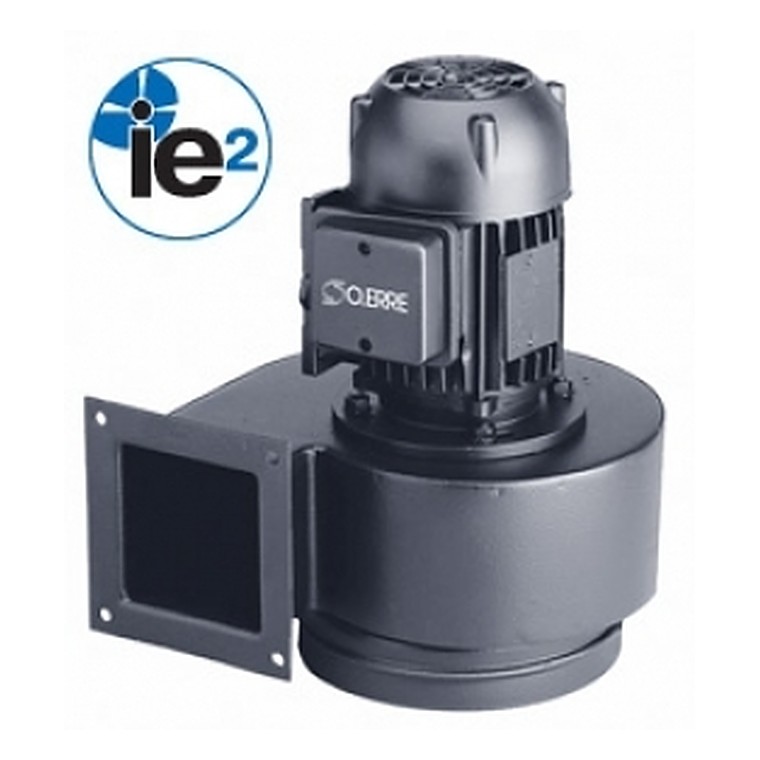

Центробежные вентиляторы CS
Вентилятор O.ERRE (Арктика). 11 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Центробежные вентиляторы с односторонним всасыванием CS оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашивается в черный цвет. Стандартное положение корпуса вентилятора – CCW 360° (П 0°), конструкция вентилятора позволяет изменять положение корпуса (ниже размещен чертеж и видеофильм ). Исполнения с другим направлением вращения (CW) изготавливаются под заказ. Вентиляторы CS 350÷380 оснащены монтажным кронштейном. Степень защиты электродвигателя IP 55. Преимущества вентиляторов CS
Конструкция и работа
Воздух поступает в колесо вдоль оси и выбрасывается радиально в спиральный корпус — так вентилятор создаёт высокое давление и уверенно работает на протяжённую сеть с фильтрами, нагревателями и большим числом отводов.
- Установка. Вентиляторы можно устанавливать в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
- Защита двигателя. Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
- Аксессуары. Частотные преобразователи, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д. Видеофильм. Изменение положения корпуса вентилятора
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Центральные приточные и вытяжные системы, промышленные технологические линии, аспирация, дымоудаление, установки очистки воздуха.
Как подобрать
Подбор ведут по расходу и полному давлению в расчётной точке с запасом 10–15 % на загрязнение фильтров. Уточните положение корпуса и направление выброса, требования по взрывозащите и температуре перемещаемого воздуха.
Технические характеристики
| Модель | Напряжение, В/Гц | Номинальн. мощность, Вт | Ток, А | Частота вращения, об/мин | Макс. t, °C | Уровень шума, дБ(А)* | Вес, кг | Схема элекроподкл |
|---|---|---|---|---|---|---|---|---|
| CS 310 4M | 230/50 | 110 | 0,72 | 1400 | 50 | 64 | 8 | 14 |
| CS 310 4T | 400/50 | 110 | 0,40 | 1400 | 50 | 64 | 8 | 8 |
| CS 320 4M | 230/50 | 130 | 0,78 | 1400 | 50 | 67 | 9 | 14 |
| CS 320 4T | 400/50 | 130 | 0,43 | 1400 | 50 | 67 | 9 | 8 |
| CS 330 4T | 400/50 | 300 | 0,70 | 1400 | 50 | 70 | 11 | 8 |
| CS 340 4T | 400/50 | 800 | 1,60 | 1400 | 50 | 73 | 21 | 8 |
| CS 350 4T | 400/50 | 1300 | 2,3 | 1400 | 50 | 76 | 24 | 8 |
| CS 360 4T | 400/50 | 1800 | 3,5 | 1400 | 50 | 80 | 27 | 8 |
| CS 370 4T | 400/50 | 2600 | 5,0 | 1400 | 50 | 84 | 42 | 8 |
| CS 380 4T | 400/50 | 4500 | 9,0 | 1430 | 50 | 88 | 63 | 8 |
| * Уровень звукового давления на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м 2 , дБ(А). | ||||||||
Чертежи и графики
Важно знать
Направление вращения колеса помечено стрелкой — при обратном подключении фаз расход падает в разы.
Проверяйте затяжку болтов и вибрацию после первых 50 часов работы.
Для сетей с абразивной пылью выбирайте исполнение с усиленным колесом.
