Крышные вентиляторы TXA
Вентилятор O.ERRE (Арктика). 4 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

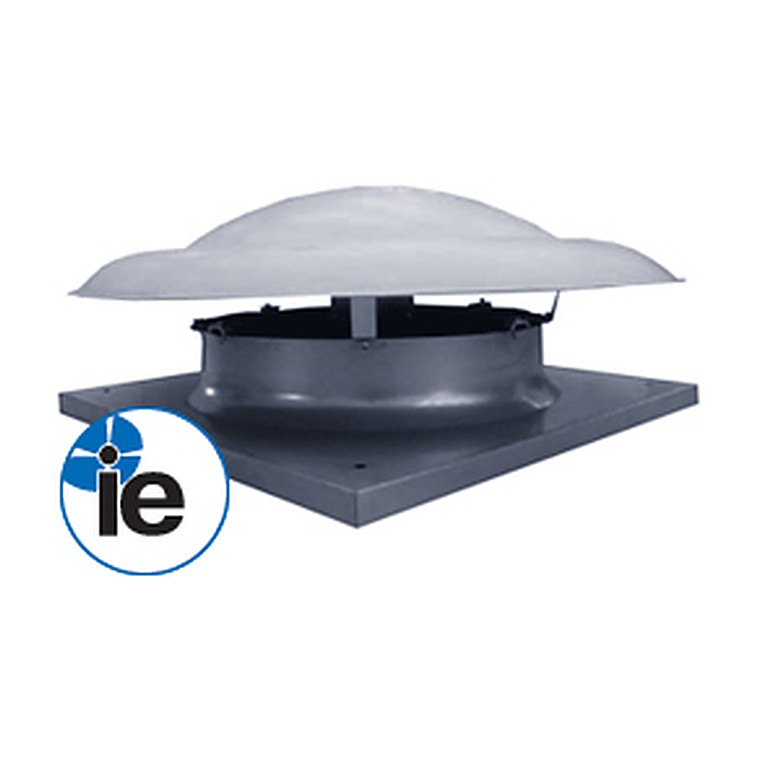

Крышные вытяжные вентиляторы TXA оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов выполнен из оцинкованной стали и защищен от атмосферных осадков крышкой из стеклопластика. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками. Степень защиты электродвигателя IP 55.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
- Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя. У вентиляторов TXA двигатели двухскоростные, поэтому регулирование скорости возможно путем изменения подключения со звезды на треугольник.
- Защита двигателя. Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
- Аксессуары. Частотные преобразователи, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики
| Модель | Напряжение, В/Гц | Ном. мощн.*, Вт | Ток*, А | Частота вращ.*, об/мин | Размеры, мм □A | Размеры, мм B | Размеры, мм C | Размеры, мм D | Размеры, мм E | Размеры, мм ØF | Размеры, мм ØG | Вес, кг | Cхема эл. подкл |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TXA 71 6T | 400/50 | 0,52/0,85 | 0,85/1,73 | 700/900 | 950 | 50 | 155 | 409 | 100 | 12 | 1300 | 47 | 6/8 |
| TXA 80 6T | 400/50 | 1,30/1,70 | 1,30/1,70 | 700/900 | 1230 | 50 | 313 | 518 | 185 | 12 | 1300 | 62 | 6/8 |
| TXA 100 6T | 400/50 | 1,90/3,80 | 1,90/3,80 | 700/900 | 1400 | 50 | 335 | 600 | 170 | 12 | 1600 | 90 | 6/8 |
| * При подключении звезда/треугольник | |||||||||||||

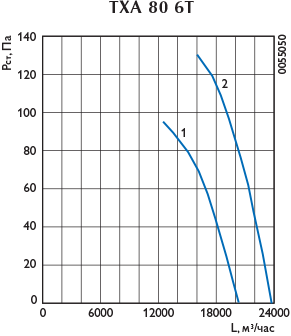

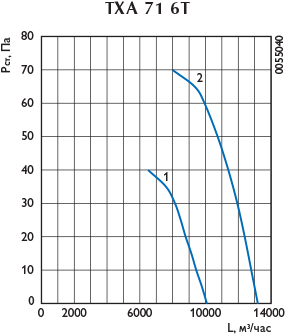

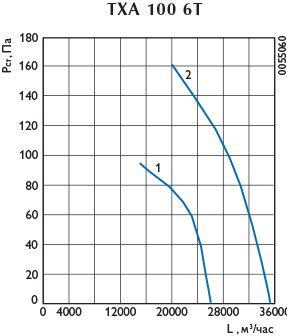

Чертежи и графики
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
