Крышные вентиляторы TKS
Вентилятор Ostberg (Арктика). 11 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

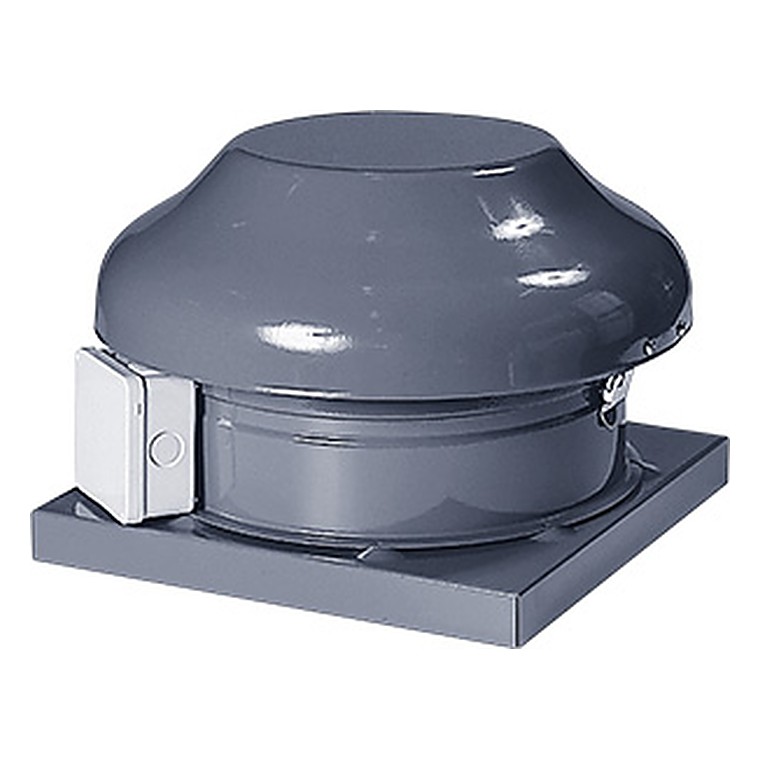

Крышные вытяжные вентиляторы TKS оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен двигатель и рабочее колесо, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов выполнен из оцинкованной стали. У вентиляторов TKS корпус дополнительно окрашивается в черный цвет. Вентиляторы TKS выпускаются с горизонтальным выбросом воздуха. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
- Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
- Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
- Аксессуары. Регуляторы скорости, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики
| Модель | TKS 300 A, 230/50 | TKS 300 B, 230/50 | TKS 300 C, 230/50 |
|---|---|---|---|
| мощн. Вт | 44 | 45 | 62 |
| Ток, А | 0,19 | 0,20 | 0,31 |
| вращ., об/мин | 1700 | 2250 | 2460 |
| t, °С | 80 | 90 | 70 |
| эл. двигателя | IP 44 | IP 44 | IP 44 |
| мм □A | 305 | 305 | 305 |
| мм B | 31 | 31 | 31 |
| мм C | 201 | 201 | 201 |
| мм ØD | 343 | 343 | 343 |
| Вес, кг | 4,3 | 4,3 | 4,3 |

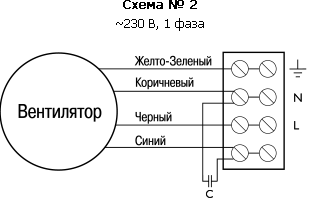

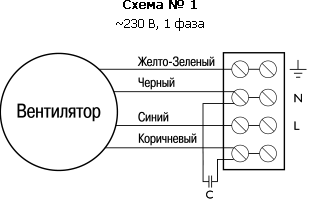

| эл. подкл. | 2 | 2 | 1 |

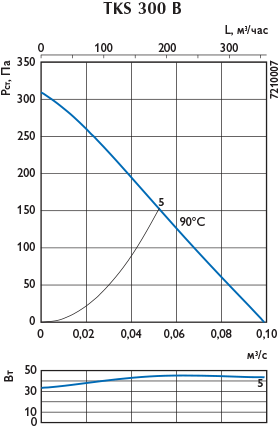

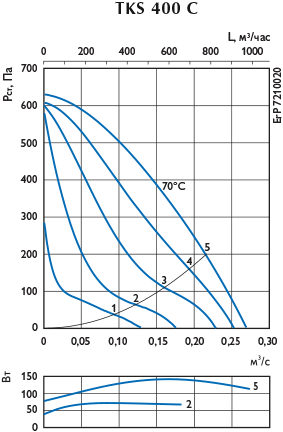

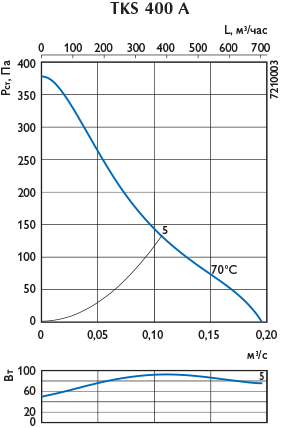

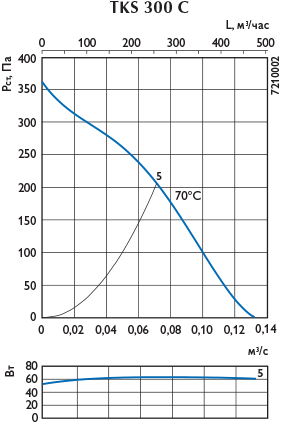

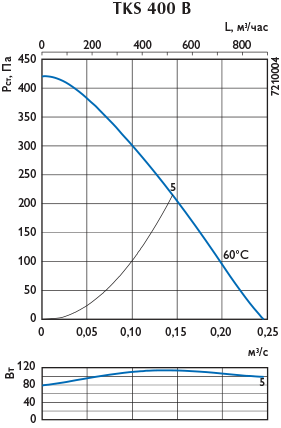

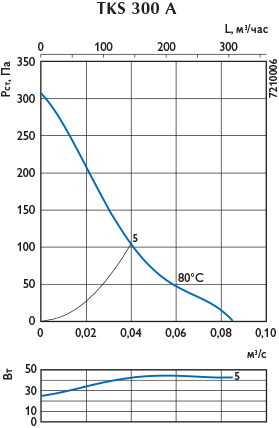

Чертежи и графики
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
