Крышные вентиляторы TKH
⚙️ Подбор и заказ
Описание

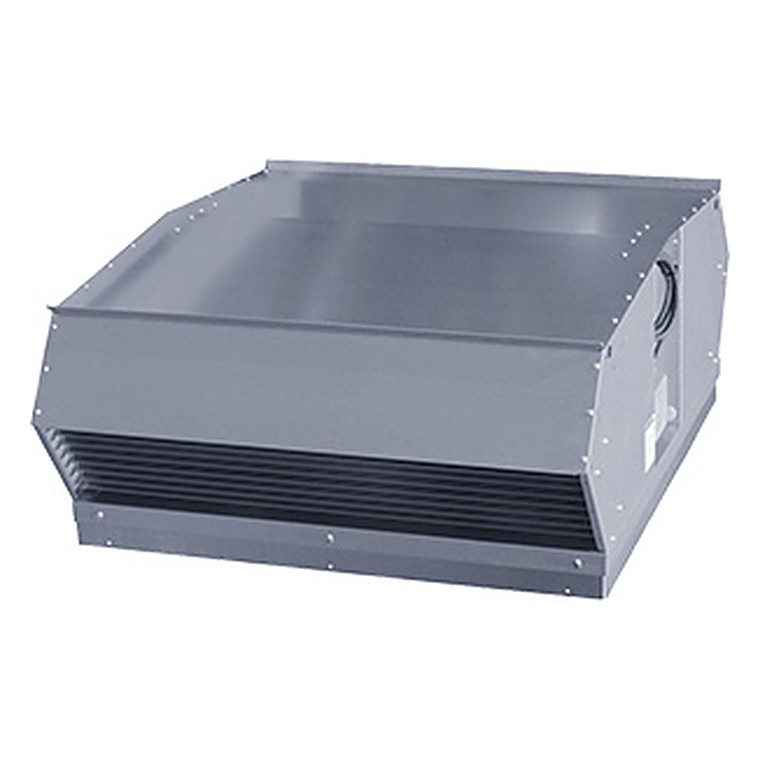

Крышные вытяжные вентиляторы TKH оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен двигатель и рабочее колесо, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов выполнен из оцинкованной стали. Вентиляторы TKH выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов TKH защищены решетками. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
- Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
- Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
- Аксессуары. Регуляторы скорости, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики
| Модель | TKH 760 A1, 230/50 | TKH 760 B3, 400/50 | TKH 760 A3, 400/50 | TKH 760 B3 ErP, 400/50 | TKH 760 C3, 400/50 |
|---|---|---|---|---|---|
| мощн. Вт | 306 | 810 | 399 | 691 | 1210 |
| Ток, А | 1,38 | 1,5 | 0,85 | 1,5 | 2,7 |
| вращ., об/мин | 920 | 1350 | 920 | 870 | 1360 |
| t, °С | 70 | 70 | 60 | 60 | 60 |
| эл. двигателя | IP 44 | IP 44 | IP 54 | IP 54 | IP 54 |

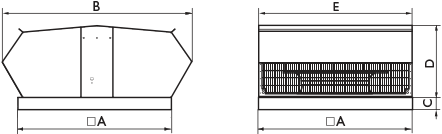

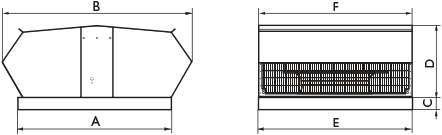

| мм A | 760 | 760 | 763 | 763 | 763 |
| мм B | 960 | 960 | 1023 | 1023 | 1023 |
| мм C | 50 | 50 | 50 | 50 | 50 |
| мм D | 312 | 312 | 437 | 437 | 437 |
| мм E | 750 | 750 | - | - | - |
| мм F | 760 | 760 | 769 | 769 | 769 |
| Вес, кг | 48,0 | 51,0 | 50,8 | 57,5 | 59,7 |

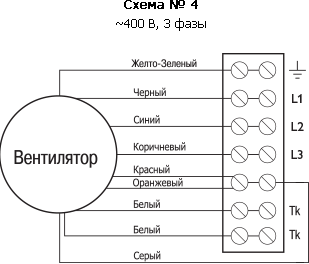

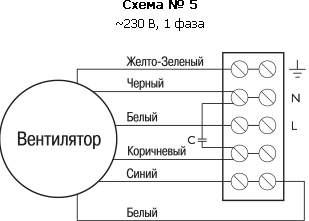

| эл. подкл. | 5 | 4 | 4 | 4 | 4 |

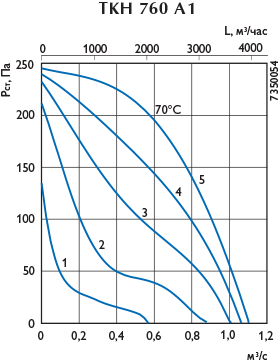

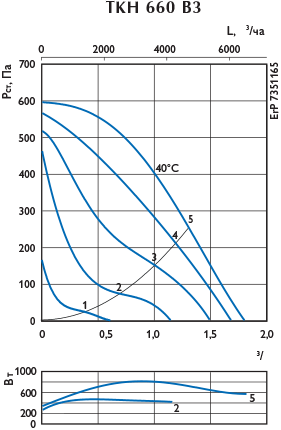

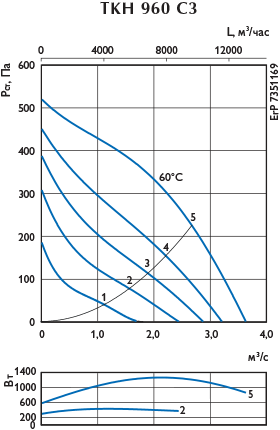

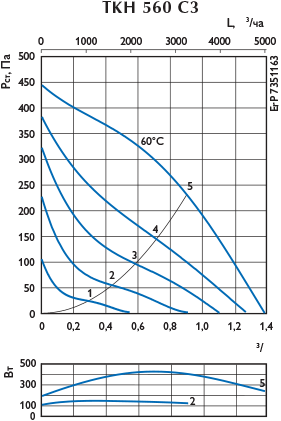

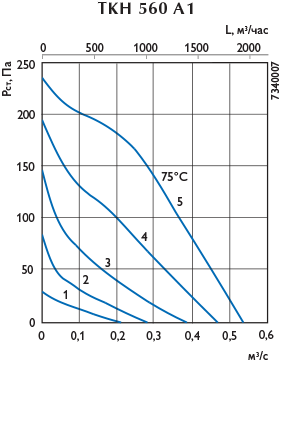

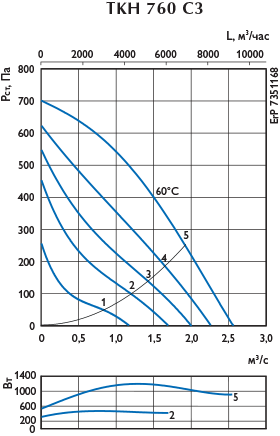

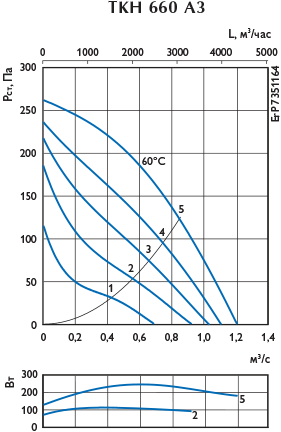

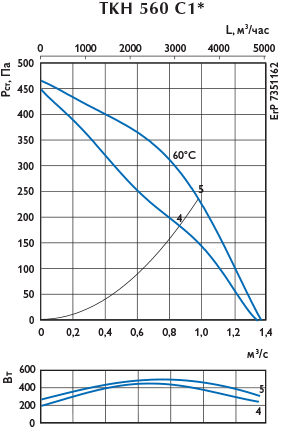

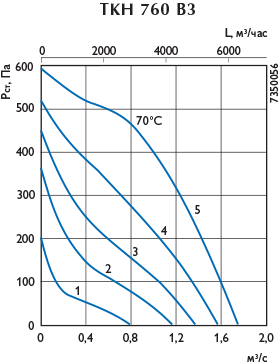

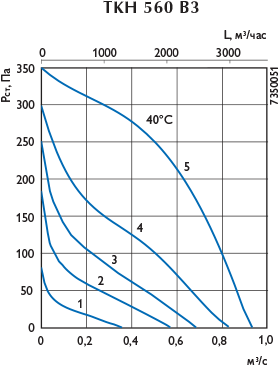

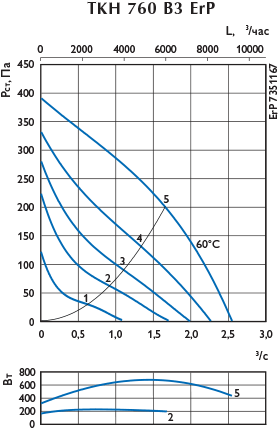

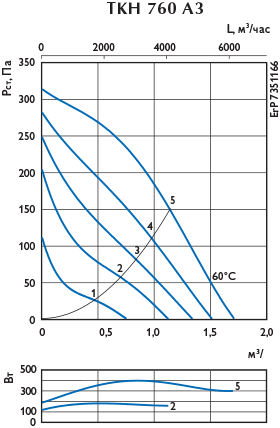

Чертежи и графики
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
