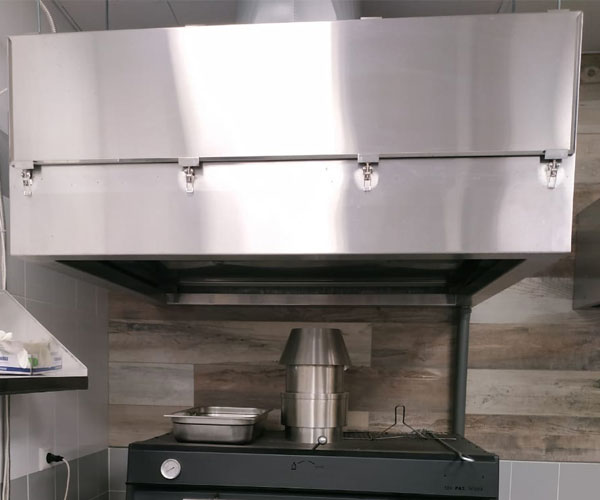

Зонты ВЗГ-8 – островные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через гидрофильтр (водяная завеса), а затем через фильтры механической очистки (сетчатый, лабиринтный, с наполнителем). Водяная завеса гасит искры и снижает температуру потока, поэтому такой зонт применяют над мангалами, грилями и другими источниками открытого огня. Комплектуется насосом или подключается к устройству оборотного водоснабжения, размеры и производительность подбираются под вытяжной патрубок.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно
Описание
Зонты ВЗГ-8 – островные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через гидрофильтр (водяная завеса), а затем через фильтры механической очистки (сетчатый, лабиринтный, с наполнителем). Забор воздуха происходит по всему нижнему периметру зонта. Конструкция зонта обеспечивает высокую производительность вентсистемы. Удобная система обслуживания, очистки. Приближение водяной завесы к источнику открытого огня обеспечивает высокий уровень пожарной безопасности (гарантированное гашение искр, снижение температуры). Зонты предназначены для установки над мангалами и другими источниками открытого огня на предприятиях общественного питания. Конструкция зонтов позволяет выбрать необходимую конфигурацию, исходя из особенностей помещения, конструкции мангала и других факторов.
Внимание! Запрещается эксплуатация зонта без подачи воды и включения вытяжной вентиляции.
Внимание! Для обеспечения пожарной безопасности запрещается врезка зонтов ВЗГ-8 в общую вентиляцию без установки датчиков температуры или датчиков контроля подачи воды и элементов аварийной сигнализации. В случае игнорирования этого требования пожарный сертификат считается недействительным.
Чертежи и схемы
Габаритная схема и рекомендуемое расположение мангала под зонтом
Блок дополнительной очистки, общий вид
Блок дополнительной очистки с кольцами Рашига на зонте ВЗГ-8.1
Варианты врезки вытяжного патрубка: задняя, боковая, верхняя панель
Точки врезки подачи и слива воды
Схема сантехнической обвязки
Пример компоновки: зонты ВЗГ-8 над мангалами и печью
Пример компоновки с закрытым мангалом и гидрофильтром ГФ-8.1
Пример компоновки: аргентинский гриль, керамический гриль
Пример компоновки: мангал, тандыр, ВУОВ
Производительность, указанная в таблице – максимальная, возможно уменьшение ее до необходимых величин
Обозначение ВЗГ-Х.Х-АхБ
Размеры, м АхБхН(+50)
Размеры патрубков, рекомендуемые; м* а х б
Производительность при скорости в вытяжном патрубке 4 (5) м/сек; м³/час
Суммарное проходное (живое) сечение лабиринтных фильтров; м ²
Количество форсунок, для зонта с форсунками.
ВЗГ-8.1 - 1,0х0,6
1,0х0,6х0,55(0,6)
0,5х0,3
2000(2500)
0,15
1
ВЗГ-8.1 - 1,0х0,7
1,0х0,7х0,55(0,6)
0,5х0,4
2300(2900)
0,17
1
ВЗГ-8.1 - 1,0х0,8
1,0х0,8х0,55(0,6)
0,5х0,4
2700(3400)
0,2
1
ВЗГ-8.1 - 1,0х0,9
1,0х0,9х0,55(0,6)
0,5х0,5
3000(3800)
0,22
2
ВЗГ-8.1 - 1,0х1,0
1,0х1,0х0,55(0,6)
0,5х0,5
3400(4300)
0,25
2
ВЗГ-8.1 - 1,0х1,2
1,0х1,2х0,55(0,6)
0,6х0,5
4100(5200)
0,3
2
ВЗГ-8.1 - 1,2х0,6
1,2х0,6х0,55(0,6)
0,6х0,3
2400(3000)
0,18
2
ВЗГ-8.1 - 1,2х0,7
1,2х0,7х0,55(0,6)
0,6х0,4
2800(3500)
0,21
2
ВЗГ-8.1 - 1,2х0,8
1,2х0,8х0,55(0,6)
0,6х0,4
3200(4100)
0,24
2
ВЗГ-8.1 - 1,2х0,9
1,2х0,9х0,55(0,6)
0,6х0,5
3600(4600)
0,27
2
ВЗГ-8.1 - 1,2х1,0
1,2х1,0х0,55(0,6)
0,6х0,5
4100(5200)
0,3
2
ВЗГ-8.1 - 1,2х1,2
1,2х1,2х0,55(0,6)
0,6х0,6
5000(6200)
0,36
2
ВЗГ-8.1 - 1,4х0,6
1,4х0,6х0,55(0,6)
0,7х0,3
2800(3500)
0,21
3
ВЗГ-8.1 - 1,4х0,7
1,4х0,7х0,55(0,6)
0,6х0,4
3200(4100)
0,24
3
ВЗГ-8.1 - 1,4х0,8
1,4х0,8х0,55(0,6)
0,6х0,5
3800(4800)
0,28
3
ВЗГ-8.1 - 1,4х0,9
1,4х0,9х0,55(0,6)
0,6х0,6
4200(5300)
0,31
3
ВЗГ-8.1 - 1,4х1,0
1,4х1,0х0,55(0,6)
0,7х0,5
4800(6000)
0,35
3
ВЗГ-8.1 - 1,4х1,2
1,4х1,2х0,55(0,6)
0,7х0,6
5800(7300)
0,42
3
ВЗГ-8.1 - 1,6х0,6
1,6х0,6х0,55(0,6)
0,7х0,3
3200(4100)
0,24
3
ВЗГ-8.1 - 1,6х0,7
1,6х0,7х0,55(0,6)
0,7х0,4
3800(4800)
0,28
3
ВЗГ-8.1 - 1,6х0,8
1,6х0,8х0,55(0,6)
0,7х0,5
4400(5500)
0,32
3
ВЗГ-8.1 - 1,6х0,9
1,6х0,9х0,55(0,6)
0,6х0,6
4800(6200)
0,36
3
ВЗГ-8.1 - 1,6х1,0
1,6х1,0х0,55(0,6)
0,7х0,6
5500(7000)
0,4
3
ВЗГ-8.1 - 1,6х1,2
1,6х1,2х0,55(0,6)
0,7х0,7
6700(6400)
0,48
3
ВЗГ-8.1 - 1,8х0,6
1,8х0,6х0,55(0,6)
0,9х0,3
3600(4600)
0,27
3
ВЗГ-8.1 - 1,8х0,7
1,8х0,7х0,55(0,6)
0,8х0,4
4200(5300)
0,31
3
ВЗГ-8.1 - 1,8х0,8
1,8х0,8х0,55(0,6)
0,8х0,5
5000(6200)
0,36
3
ВЗГ-8.1 - 1,8х0,9
1,8х0,9х0,55(0,6)
0,7х0,6
5500(7000)
0,4
3
ВЗГ-8.1 - 1,8х1,0
1,8х1,0х0,55(0,6)
0,8х0,6
6200(7900)
0,45
4
ВЗГ-8.1 - 1,8х1,2
1,8х1,2х0,55(0,6)
0,7х0,7
7500(9500)
0,54
4
ВЗГ-8.1 - 2,0х0,6
2,0х0,6х0,55(0,6)
1,0х0,3
4100(5200)
0,3
3
ВЗГ-8.1 - 2,0х0,7
2,0х0,7х0,55(0,6)
0,9х0,4
4800(6000)
0,35
3
ВЗГ-8.1 - 2,0х0,8
2,0х0,8х0,55(0,6)
0,8х0,5
5500(7000)
0,4
3
ВЗГ-8.1 - 2,0х0,9
2,0х0,9х0,55(0,6)
0,8х0,6
6200(7900)
0,45
4
ВЗГ-8.1 - 2,0х1,0
2,0х1,0х0,55(0,6)
0,8х0,7
7000(8800)
0,5
4
ВЗГ-8.1 - 2,0х1,2
2,0х1,2х0,55(0,6)
0,9х0,7
8400(10500)
0,6
4
Чертежи и виды изделия
Общий вид изделияГабаритный чертёжСхема и размерыДополнительный видСхема обвязкиСхема обвязкиСхема обвязкиСхема обвязкиСхема обвязкиСхема обвязкиСхема обвязкиСхема обвязкиСхема обвязки
