Воздухораспределители панельные ВПВ, ВПВР
⚙️ Подбор и заказ
Описание

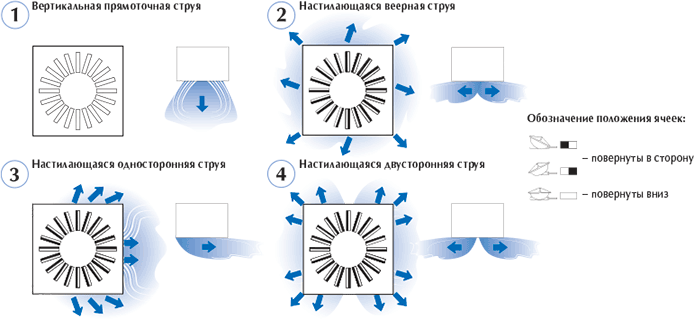

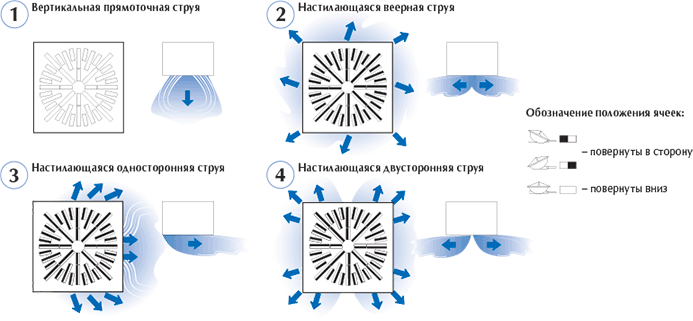

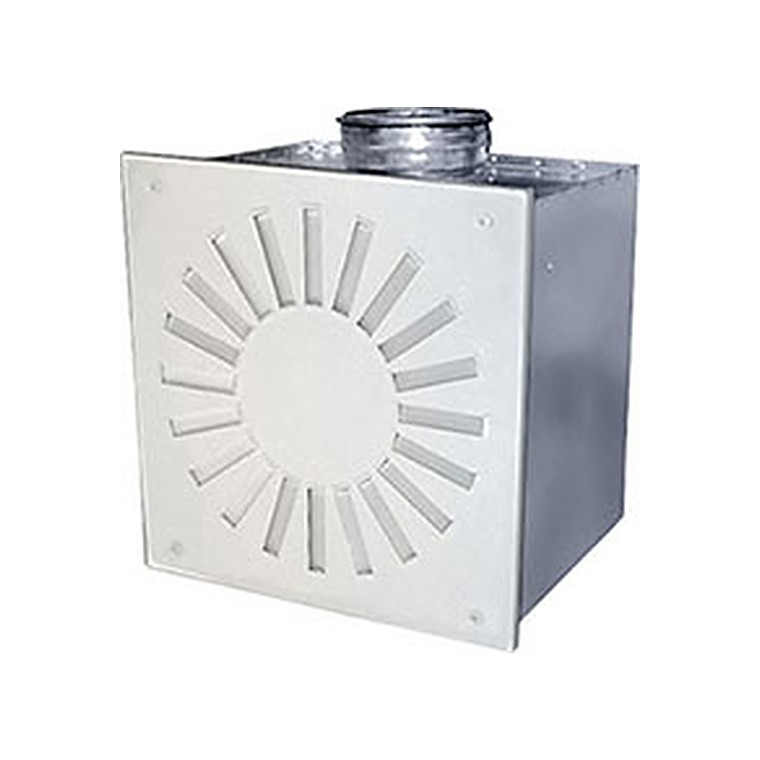

Воздухораспределители панельные ВПВ, ВПВР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Воздухораспределители ВПВ, ВПВР состоят из воздухораздающей панели квадратной формы, в которой установлены регулируемые линейные ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальной настройкой угла поворота каждой линейной ячейки в соответствии с рекомендованными схемами обеспечивается формирование различных видов воздушных струй. Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель 1ВПВ/1ВПВР | F 0 м² 1ВПВ/1ВПВР | A, мм 1ВПВ/1ВПВР | B, мм 1ВПВ/1ВПВР | Ød п , мм 1ВПВ/1ВПВР | □a, мм 1ВПВ/1ВПВР | C, мм 1ВПВ/1ВПВР | E, мм 1ВПВ/1ВПВР | Вес, кг ВПВ 1ВПВ/1ВПВР | Вес, кг ВПВР 1ВПВ/1ВПВР |
|---|---|---|---|---|---|---|---|---|---|
| 1ВПВ-С/1ВПВР-С | |||||||||
| 2ВПВ/2ВПВР | |||||||||
| 2ВПВ-С/2ВПВР-С | |||||||||
| 3ВПВ/3ВПВР | |||||||||
| 3ВПВ-С/3ВПВР-С | |||||||||
| 4ВПВ/4ВПВР | |||||||||
| 4ВПВ-С/4ВПВР-С | |||||||||
| 5ВПВ/5ВПВР | |||||||||
| 5ВПВ-С/5ВПВР-С | |||||||||
| 6ВПВ/6ВПВР | |||||||||
| 6ВПВ-С/6ВПВР-С | |||||||||
| 7ВПВ/7ВПВР | |||||||||
| 7ВПВ-С/7ВПВР-С | |||||||||
| 300 x 300-12 | 0,011 | 300 | 300 | 159 | 270 | 270 | 150 | 3,0 | 3,8 |
| 450 x 450-12 | 0,011 | 450 | 450 | 159 | 270 | 270 | 150 | 3,6 | 4,4 |
| 450 x 450-20 | 0,033 | 450 | 450 | 199 | 420 | 350 | 210 | 6,0 | 7,0 |
| 595 x 595-12 | 0,011 | 595 | 595 | 159 | 270 | 270 | 150 | 4,4 | 5,2 |
| 595 x 595-20 | 0,033 | 595 | 595 | 199 | 420 | 350 | 210 | 6,9 | 7,9 |
| 595 x 595-32 | 0,052 | 595 | 595 | 249 | 570 | 390 | 230 | 9,5 | 10,7 |
| 300 x 300-12 | 0,011 | 300 | 300 | 159 | 270 | 200 | – | 2,5 | 3,3 |
| 450 x 450-12 | 0,011 | 450 | 450 | 159 | 270 | 200 | – | 3,1 | 3,9 |
| 450 x 450-20 | 0,033 | 450 | 450 | 199 | 420 | 200 | – | 4,6 | 5,6 |
| 595 x 595-12 | 0,011 | 595 | 595 | 159 | 270 | 200 | – | 3,9 | 4,7 |
| 595 x 595-20 | 0,033 | 595 | 595 | 199 | 420 | 200 | – | 5,5 | 6,5 |
| 595 x 595-32 | 0,052 | 595 | 595 | 249 | 570 | 200 | – | 7,3 | 8,5 |
| 300 х 300-16 | 0,021 | 300 | 300 | 159 | 270 | 270 | 150 | 3,0 | 3,8 |
| 450 х 450-16 | 0,021 | 450 | 450 | 159 | 270 | 270 | 150 | 3,6 | 4,4 |
| 450 х 450-40 | 0,051 | 450 | 450 | 199 | 420 | 350 | 210 | 6,0 | 7,0 |
| 595 х 595-16 | 0,021 | 595 | 595 | 159 | 270 | 270 | 150 | 4,4 | 5,2 |
| 595 х 595-40 | 0,051 | 595 | 595 | 199 | 420 | 350 | 210 | 6,9 | 7,9 |
| 595 х 595-68 | 0,094 | 595 | 595 | 249 | 570 | 390 | 230 | 9,5 | 10,7 |
| 300 х 300-16 | 0,021 | 300 | 300 | 159 | 270 | 200 | – | 2,5 | 3,3 |
| 450 х 450-16 | 0,021 | 450 | 450 | 159 | 270 | 200 | – | 3,1 | 3,9 |
| 450 х 450-40 | 0,051 | 450 | 450 | 199 | 420 | 200 | – | 4,6 | 5,6 |
| 595 х 595-16 | 0,021 | 595 | 595 | 159 | 270 | 200 | – | 3,9 | 4,7 |
| 595 х 595-40 | 0,051 | 595 | 595 | 199 | 420 | 200 | – | 5,5 | 6,5 |
| 595 х 595-68 | 0,094 | 595 | 595 | 249 | 570 | 200 | – | 7,3 | 8,5 |
| 300 х 300-12 | 0,011 | 300 | 300 | 159 | 270 | 270 | 150 | 3,0 | 3,8 |
| 450 х 450-12 | 0,011 | 450 | 450 | 159 | 270 | 270 | 150 | 3,6 | 4,4 |
| 450 х 450-20 | 0,033 | 450 | 450 | 199 | 420 | 350 | 210 | 6,0 | 7,0 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.
Чертежи и графики
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
