Воздухораспределители вихревые панельные ВПЛ, ВПЛР

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист ВПЛ (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Воздухораспределительная панель Арктос. 17 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

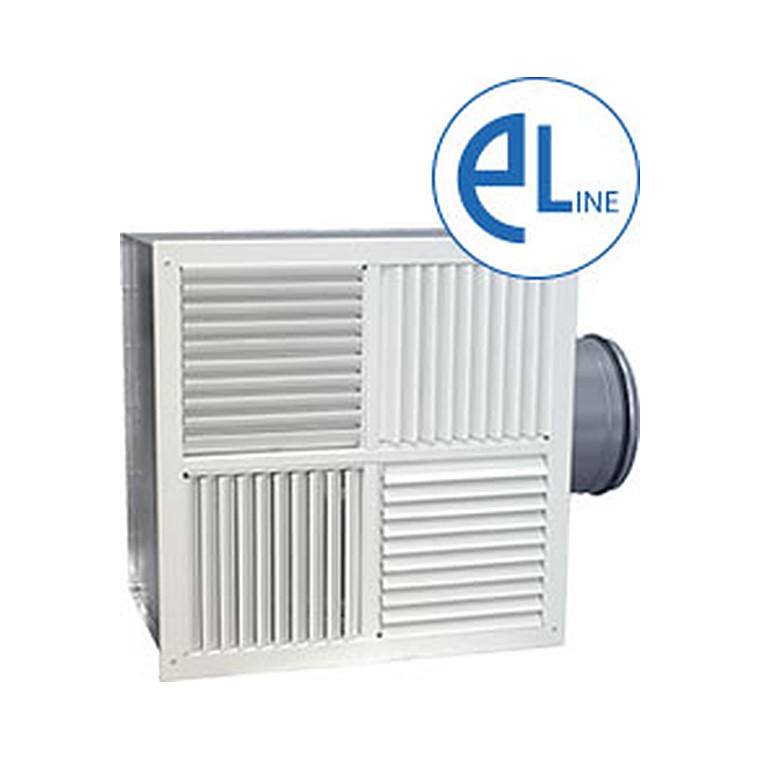

Воздухораспределители панельные ВПЛ, ВПЛР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Воздухораспределители ВПЛ, ВПЛР состоят из воздухораздающей панели квадратной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Воздухораздающая панель разделена на четыре одинаковые секции, в каждой из которых размещен блок синхронно регулируемых жалюзи, причем жалюзи соседних секций взаимно перпендикулярны. Изменением угла наклона жалюзи достигается формирование одного из трёх видов воздушных струй: прямоточной (α=0°), четырехструйной (α=20°) и четырехструйной настилающейся (α=45°).

ПроизводительАрктос

Вес3,5–43,5 кг

Диаметр124–499 мм

Живое сечение0,043–0,918 м²

НазначениеВоздухораспределительные панели

Документациякаталог и техлист производителя

Поставкасо склада и под заказ

Конструкция и работа

Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.

Что это даёт

Малая скорость в зонеБольшая площадь живого сечения даёт мягкую подачу без сквозняка.

Большой расход на устройствоОдна панель заменяет несколько решёток и упрощает разводку.

Ровное поле скоростейПерфорация выравнивает поток по всей площади панели.

Интеграция в потолокРазмеры кратны модулю подшивного потолка — панель встаёт вместо стандартной плиты.

Возможность подачи с перепадомХорошее перемешивание допускает подачу воздуха ниже комнатной температуры.

Где применяется

Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.

Как подобрать

Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.

Технические характеристики

Модель 1ВПЛ/1ВПЛР	F 0 м² 1ВПЛ/1ВПЛР	A, мм 1ВПЛ/1ВПЛР	B, мм 1ВПЛ/1ВПЛР	A, мм 1ВПЛ/1ВПЛР	B, мм 1ВПЛ/1ВПЛР	E, мм 1ВПЛ/1ВПЛР	Ød п , мм 1ВПЛ/1ВПЛР	G, мм 1ВПЛ/1ВПЛР	Вес, кг ВПЛ 1ВПЛ/1ВПЛР	Вес, кг ВПЛР 1ВПЛ/1ВПЛР
1ВПЛ-С/1ВПЛР-С
2ВПЛ/2ВПЛР
2ВПЛ-С/2ВПЛР-С
300 х 300	0,043	300	300	270	270	320	124	200	4,0	4,5
450 х 450	0,128	450	450	420	420	400	199	260	8,0	9,0
595 х 595	0,253	595	595	570	570	400	249	230	13,0	14,5
300 х 300	0,043	300	300	270	270	250	124	—	3,5	4,0
450 х 450	0,128	450	450	420	420	250	199	—	6,5	7,5
595 х 595	0,253	595	595	570	570	250	249	—	10,5	12,0
450 х 450	0,128	450	450	420	420	450	249	265	9,0	10,5
595 х 595	0,253	595	595	570	570	550	314	332	15,0	17,0
750 х 750	0,433	750	750	720	720	570	399	310	25,0	27,5
1050 х 1050	0,918	1050	1050	1020	1020	700	499	440	43,5	47,0
450 х 450	0,128	450	450	420	420	400	249	—	8,5	10,0
595 х 595	0,253	595	595	570	570	400	314	—	14,0	16,0
750 х 750	0,433	750	750	720	720	500	399	—	21,5	24,0
1050 х 1050	0,918	1050	1050	1020	1020	500	499	—	34,5	38,0

Чертежи и графики

Важно знать

Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.

Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.

Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
