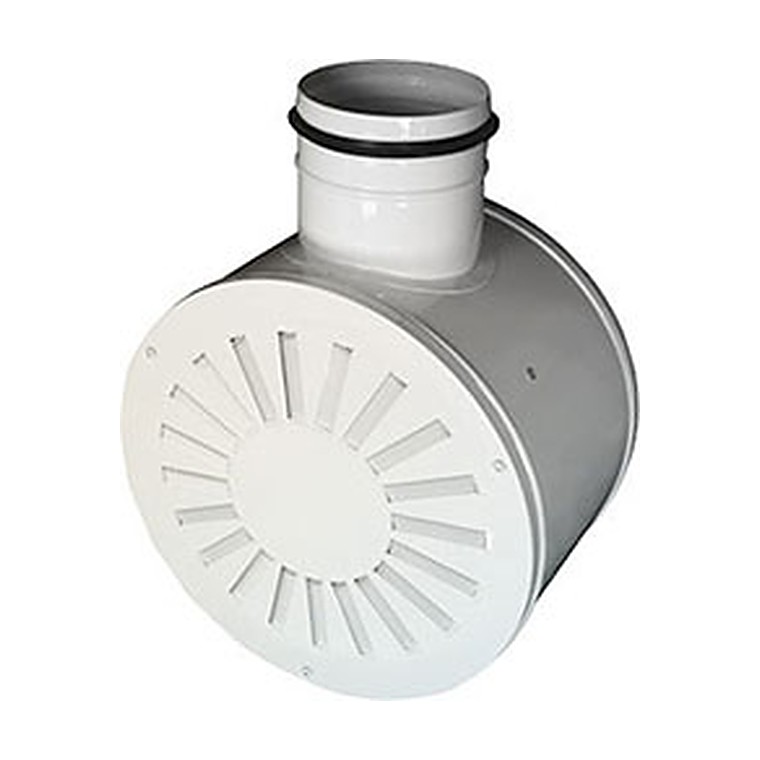

Воздухораспределители панельные ВКВ, ВКВР
⚙️ Подбор и заказ
Описание

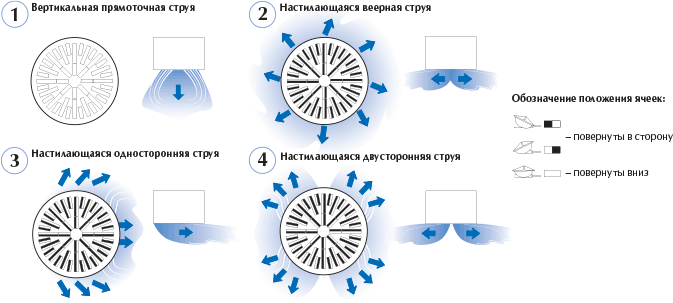

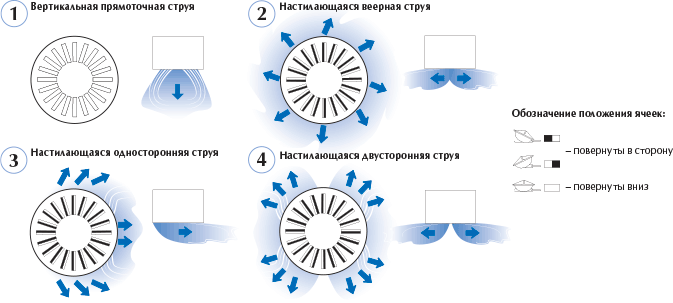

Воздухораспределители панельные ВКВ, ВКВР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Воздухораспределители ВКВ, ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальной настройкой угла поворота каждой линейной ячейки в соответствии с рекомендованными схемами обеспечивается формирование различных видов воздушных струй. Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель 1ВКВ/ 1ВКВР | F 0 , м² 1ВКВ/ 1ВКВР | Ø A, мм 1ВКВ/ 1ВКВР | Ød п , мм 1ВКВ/ 1ВКВР | B, мм 1ВКВ/ 1ВКВР | C, мм 1ВКВ/ 1ВКВР | Вес,кг ВКВ 1ВКВ/ 1ВКВР | Вес,кг ВКВР 1ВКВ/ 1ВКВР |
|---|---|---|---|---|---|---|---|
| 1ВКВ-С/ 1ВКВР-С | |||||||
| 2ВКВ/2ВКВР | |||||||
| 2ВКВ-С/2ВКВР-С | |||||||
| 3ВКВ/3ВКВР | |||||||
| 3ВКВ-С/3ВКВР-С | |||||||
| 4ВКВ/4ВКВР | |||||||
| 4ВКВ-С/4ВКВР-С | |||||||
| 5ВКВ/ 5ВКВР | |||||||
| 5ВКВ-С/ 5ВКВР-С | |||||||
| 6ВКВ/ 6ВКВР | |||||||
| 6ВКВ-С/ 6ВКВР-С | |||||||
| 7ВКВ/ 7ВКВР | |||||||
| 7ВКВ-С/ 7ВКВР-С | |||||||
| 315-12 | 0,011 | 315 | 159 | 250 | 125 | 3,2 | 4,0 |
| 450-20 | 0,033 | 450 | 199 | 265 | 133 | 5,5 | 6,4 |
| 595-32 | 0,052 | 595 | 249 | 315 | 158 | 9,6 | 10,7 |
| 315-12 | 0,011 | 315 | 159 | 200 | — | 3,1 | 3,8 |
| 450-20 | 0,033 | 450 | 199 | 200 | — | 5,0 | 5,8 |
| 595-32 | 0,052 | 595 | 249 | 200 | — | 8,1 | 9,1 |
| 315-16 | 0,021 | 315 | 159 | 250 | 125 | 3,2 | 4,0 |
| 450-40 | 0,048 | 450 | 199 | 265 | 133 | 5,5 | 6,4 |
| 595-64 | 0,082 | 595 | 249 | 315 | 158 | 9,6 | 10,7 |
| 315-16 | 0,021 | 315 | 159 | 200 | — | 3,1 | 3,8 |
| 450-40 | 0,048 | 450 | 199 | 200 | — | 5,0 | 5,8 |
| 595-64 | 0,082 | 595 | 249 | 200 | — | 8,1 | 9,1 |
| 315-12 | 0,011 | 315 | 159 | 250 | 125 | 3,2 | 4,0 |
| 450-20 | 0,033 | 450 | 199 | 265 | 133 | 5,5 | 6,4 |
| 595-30 | 0,049 | 595 | 249 | 315 | 158 | 9,6 | 10,7 |
| 315-12 | 0,011 | 315 | 159 | 200 | — | 3,1 | 3,8 |
| 450-20 | 0,033 | 450 | 199 | 200 | — | 5,0 | 5,8 |
| 595-30 | 0,049 | 595 | 249 | 200 | — | 8,1 | 9,1 |
| 315-12 | 0,020 | 315 | 159 | 250 | 125 | 3,0 | 3,5 |
| 450-40 | 0,048 | 450 | 199 | 265 | 133 | 5,5 | 6,2 |
| 595-96 | 0,088 | 595 | 249 | 315 | 158 | 9,5 | 10,5 |
| 315-12 | 0,020 | 315 | 159 | 200 | — | 3,0 | 3,6 |
| 450-40 | 0,048 | 450 | 199 | 200 | — | 5,0 | 5,8 |
| 595-96 | 0,088 | 595 | 249 | 200 | — | 8,0 | 9,0 |
| 315-16 | 0,018 | 315 | 159 | 250 | 125 | 3,0 | 3,5 |
| 450-48 | 0,050 | 450 | 199 | 265 | 133 | 5,5 | 6,3 |
| 595-76 | 0,096 | 595 | 249 | 315 | 158 | 9,5 | 10,5 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.
Чертежи и графики
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
