Перфорированные воздухораспределительные панели 2СПП, 2СППР
⚙️ Подбор и заказ
Описание

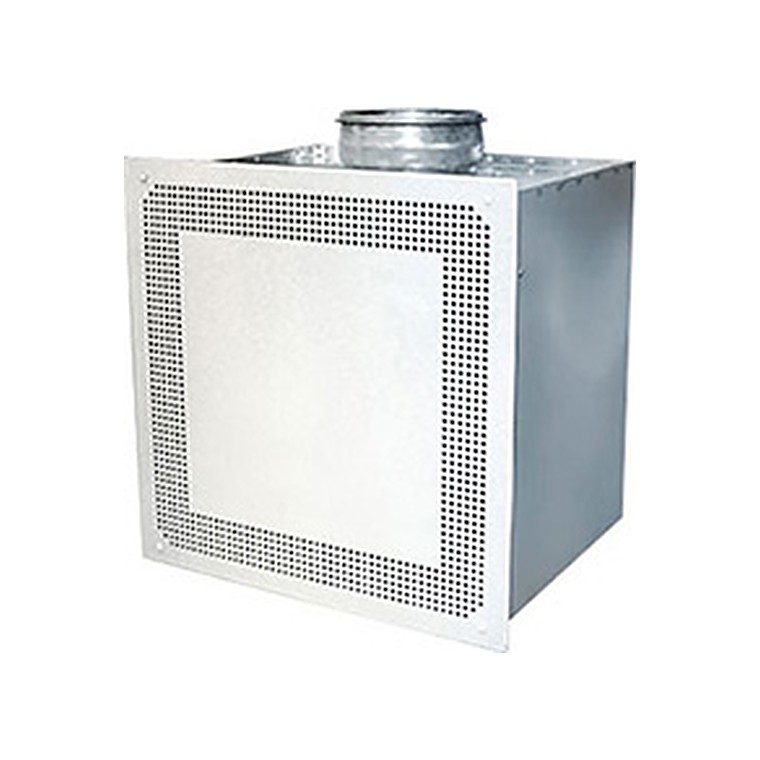

Воздухораспределители панельные 2СПП, 2СППРпредназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения вертикальными или комбинированными воздушными потоками. Воздухораспределители 2СПП, 2СППР состоят из воздухораздающей панели квадратной формы, имеющей глухую центральную часть и перфорацию по периметру, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Между КСД и воздухораздающей панелью предусмотрены боковые воздуховыпускные щели. Часть приточного воздуха, выходящая через боковые щели, формирует горизонтальный настилающийся поток; часть воздуха, выходящая через отверстия в панели, образует вертикальный поток.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | 300 x 300 | 300 x 300 | 450 x 450 | 450 x 450 | 595 x 595 | 595 x 595 | От количества открытых щелей | |
|---|---|---|---|---|---|---|---|---|
| откр. щелей | 0 | 4 | 0 | 4 | 0 | 4 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. | |
| 3 /ч | м 3 /ч | 140 | 140 | 270 | 270 | 430 | 430 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| пол. Па | Па | 16 | 12 | 13 | 10 | 10 | 8 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| Vx, м/с | 0,2 | 8,5 | 5,2 | 11,0 | 6,8 | 11,0 | 3,7 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| Vx, м/с | 0,5 | 3,4 | 2,1 | 4,5 | 2,7 | 4,4 | 1,5 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| 3 /ч | м 3 /ч | 170 | 170 | 340 | 340 | 520 | 520 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| пол. Па | Па | 24 | 17 | 20 | 16 | 14 | 12 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| Vx, м/с | 0,2 | 10,0 | 6,3 | 14,0 | 8,6 | 13,0 | 4,5 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| Vx, м/с | 0,5 | 4,1 | 2,5 | 5,6 | 3,4 | 5,3 | 1,8 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| 3 /ч | м 3 /ч | 260 | 260 | 490 | 490 | 760 | 760 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| пол. Па | Па | 56 | 40 | 42 | 33 | 30 | 26 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| Vx, м/с | 0,2 | 16,0 | 9,7 | 20,0 | 12,0 | 19,0 | 6,6 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| Vx, м/с | 0,5 | 6,3 | 3,9 | 8,1 | 5,0 | 7,7 | 2,6 | * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. |
| Vx, м/с | 0,75 | 4,2 | 2,6 | 5,4 | 3,3 | 5,2 | 1,8 | |
| 3 /ч | м 3 /ч | 390 | 390 | 710 | 710 | 1080 | 1080 | |
| пол. Па | Па | 126 | 90 | 88 | 70 | 61 | 52 | |
| Vx, м/с | 0,5 | 9,5 | 5,8 | 12,0 | 7,2 | 11,0 | 3,8 | |
| Vx, м/с | 0,75 | 6,3 | 3,9 | 7,8 | 4,8 | 7,3 | 2,5 |

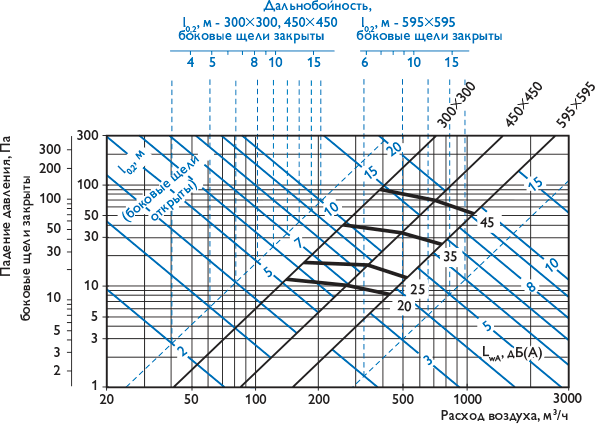

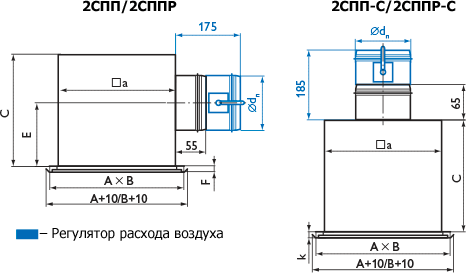

Чертежи и графики
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
