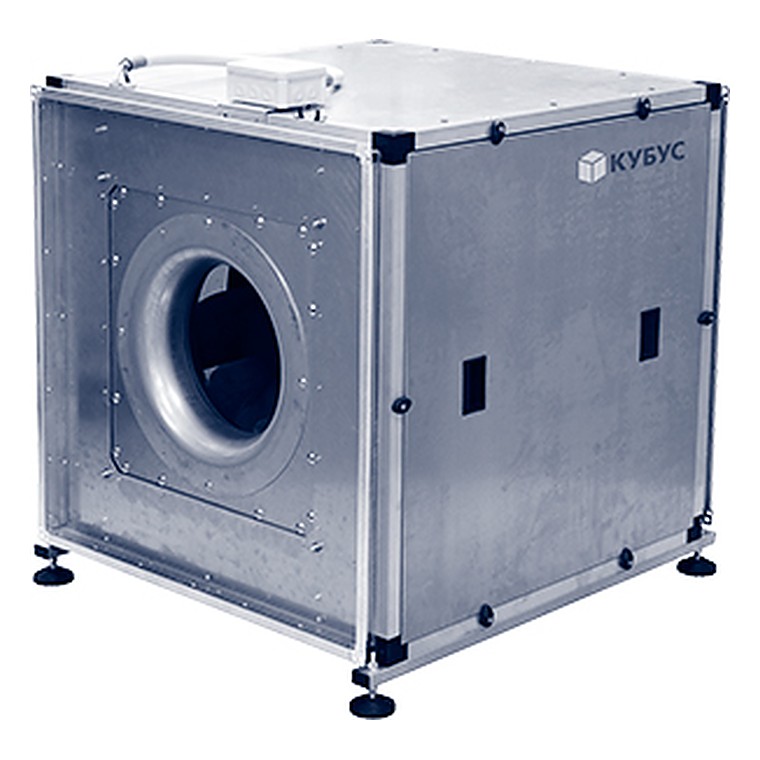

Канальные вентиляторы в изолированном корпусе КУБУС EC

Канальные вентиляторы в изолированном корпусе КУБУС ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками аэродинамически оптимизированной формы. Корпус вентилятора снабжён слоем изоляции из минеральной ваты толщиной 25 мм, обеспечивающей низкие шумовые характеристики. Верхняя и две боковые панели корпуса, а также выходной фланец выполнены съемными, что позволяет, при необходимости, в любой момент изменить направление подачи воздуха и сторону обслуживания вентилятора (ниже размещен чертеж и видеофильм ). Вентиляторы КУБУС ЕС предназначены для соединения с воздуховодами квадратного сечения. Степень защиты электродвигателя и клеммной коробки - IP 54

Конструкция и работа

Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.

• Установка. Вентиляторы оснащены монтажными траверсами и предназначены для подвесного или напольного монтажа. В случае напольного монтажа вентиляторы могут быть укомплектованы регулируемыми по высоте опорами (опция)
• Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью потенциометра установленного в клеммной коробке, выносного регулятора или внешним управляющим сигналом 0 – 10 В. При использовании выносного регулятора или внешнего управляющего сигнала необходимо отсоединить потенциометр от клеммной колодки.

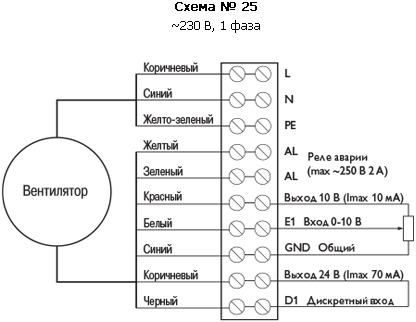

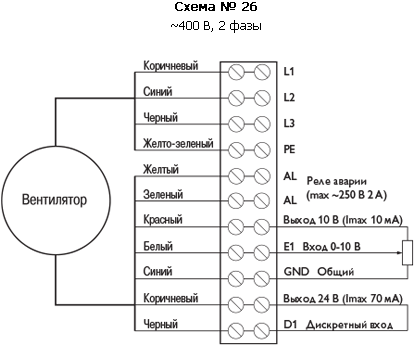

• Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки. При возникновении нештатного режима работы срабатывает встроенное реле аварии. Его контактная группа выведена на клеммы «AL», к которым можно подключать внешние устройства аварийной сигнализации. Максимальная нагрузочная способность контактов реле 250 В / 2 А.
• Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства, регулируемые по высоте опоры, и т.д.
• Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Где применяется

Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.

Как подобрать

Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.

Технические характеристики

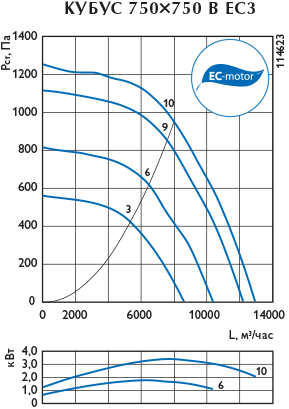

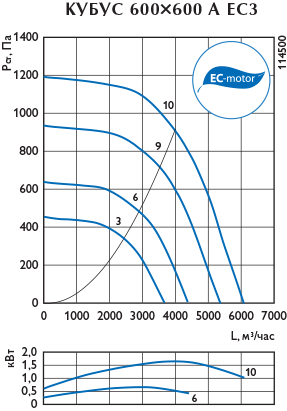

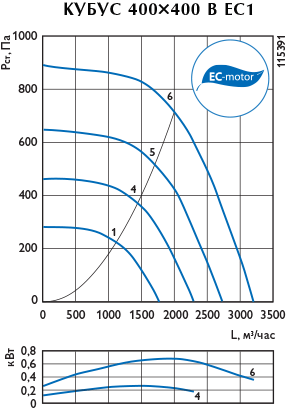

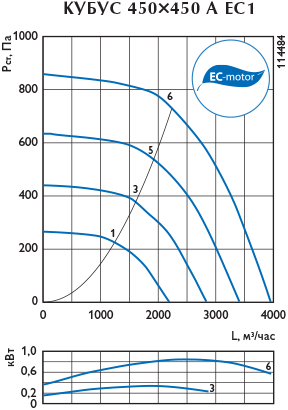

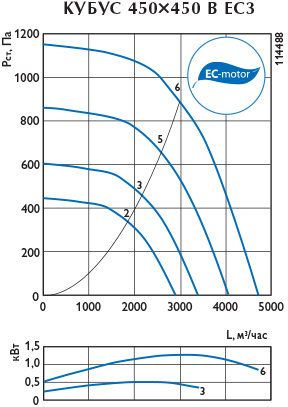

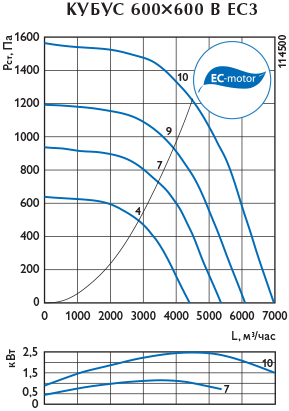

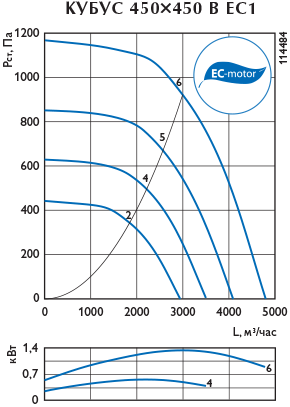

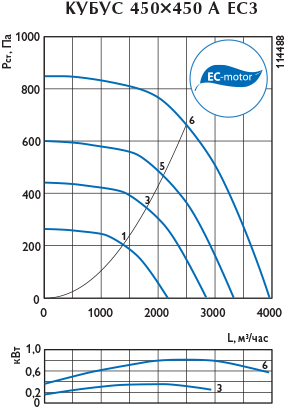

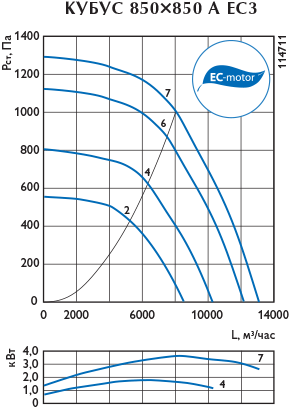

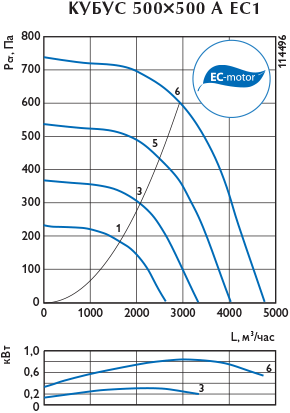

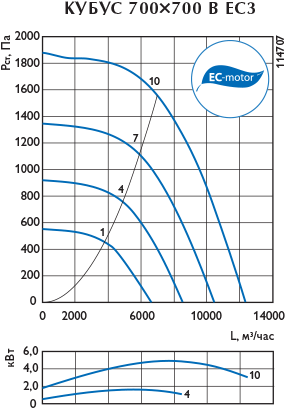

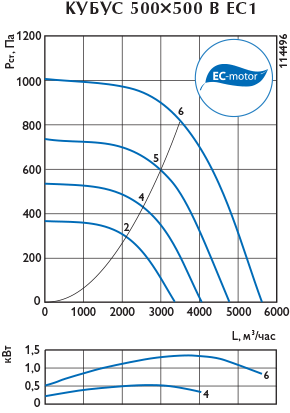

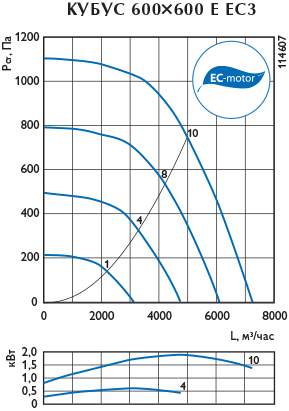

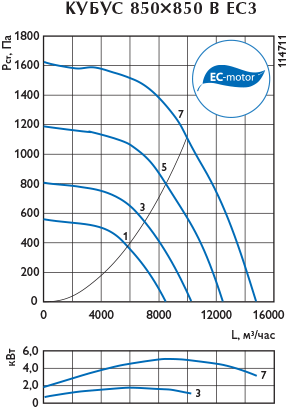

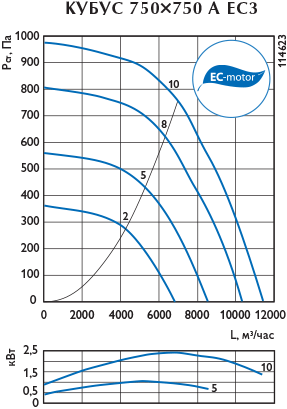

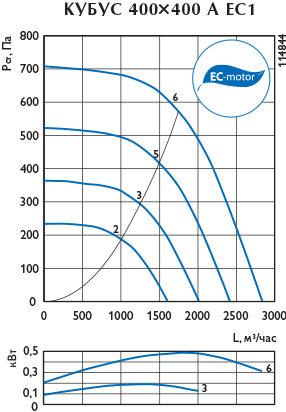

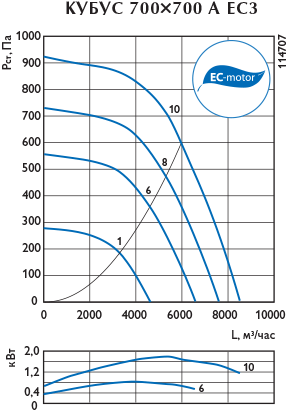

Чертежи и графики

Важно знать
