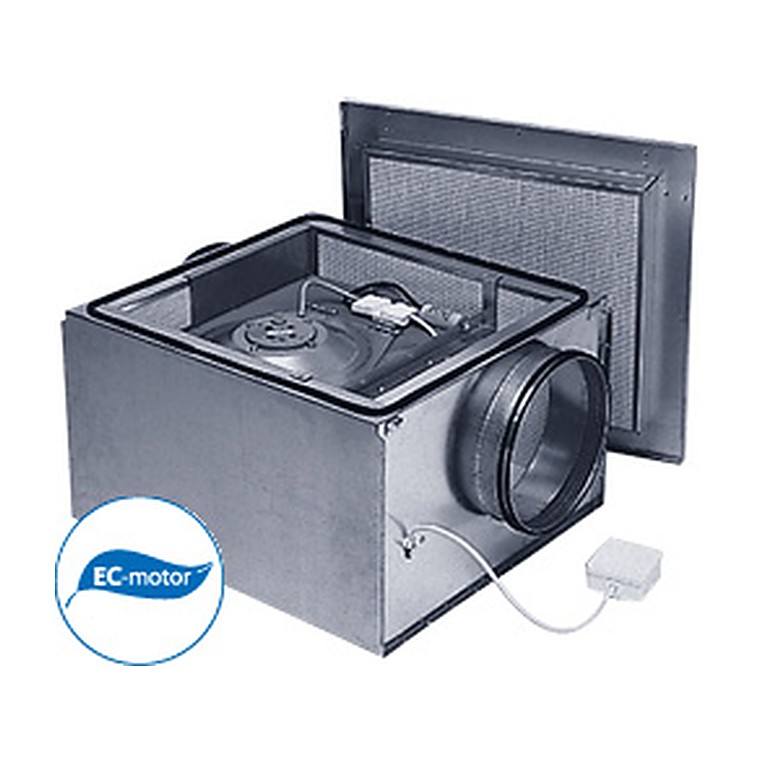

Канальные вентиляторы в изолированном корпусе IRB EC
⚙️ Подбор и заказ
Описание
Канальные вентиляторы в изолированном корпусе IRB EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики. Вентиляторы IRB ЕС предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.
Конструкция и работа
Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.
- Установка. Вентиляторы могут быть установлены в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки. Все вентиляторы имеют два подсоединительных вывода реле аварии (AL), к которым можно подключать устройство аварийной сигнализации.
- Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.
Как подобрать
Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.
Технические характеристики
| Модель | IRB 500 A1 EC, 230/50 | IRB 500 A3 EC, 400/50 | IRB 500 B3 EC, 400/50 | IRB 500 E3 EC, 400/50 | IRB 500 F3 EC, 400/50 |
|---|---|---|---|---|---|
| мощн. Вт | 766 | 981 | 1330 | 2000 | 2540 |
| Ток, А | 3,45 | 1,55 | 2,09 | 3,05 | 3,84 |
| вращ., об/мин | 1450 | 1340 | 1230 | 1710 | 1560 |
| t, °С | 60 | 60 | 60 | 60 | 60 |
| эл. двигателя | IP 44 | IP 54 | IP 54 | IP 44 | IP 44 |

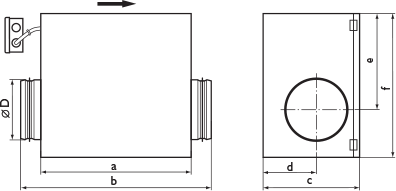

| мм a | 875 | 1033 | 1137 | 1033 | 1137 |
| мм b | 952 | 1110 | 1214 | 1110 | 1214 |
| мм c | 593 | 681 | 697 | 681 | 697 |
| мм d | 310 | 361 | 369 | 361 | 369 |
| мм ØD | 500 | 500 | 500 | 500 | 500 |
| мм e | 534 | 596 | 796 | 596 | 796 |
| мм f | 849 | 908 | 1108 | 908 | 1108 |
| Вес, кг | 58,0 | 79,7 | 99,3 | 89,5 | 111,7 |

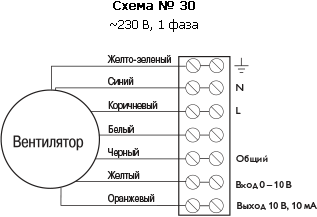

| эл. подк. | 33 | 34 | 34 | 34 | 34 |

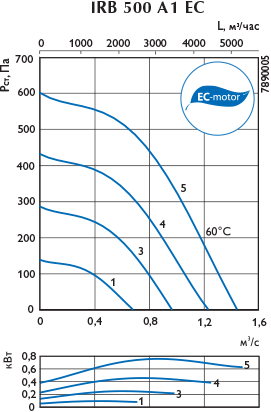

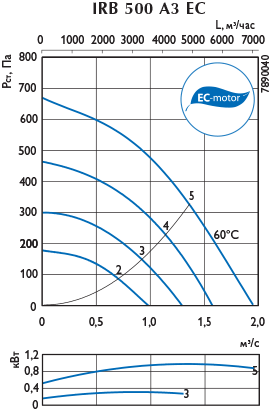

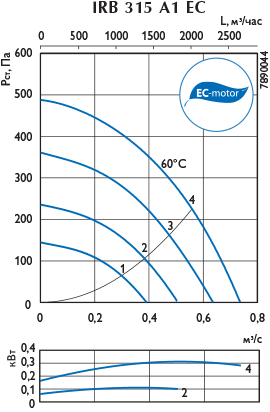

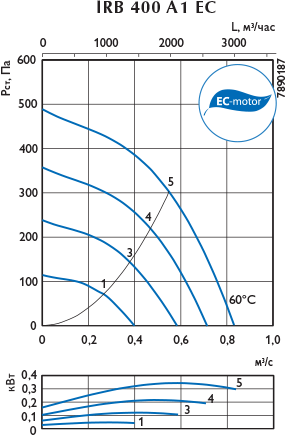

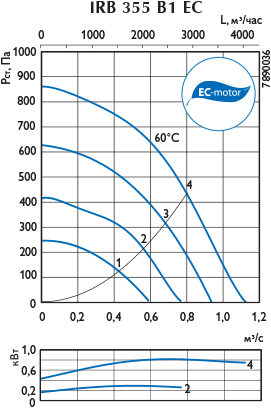

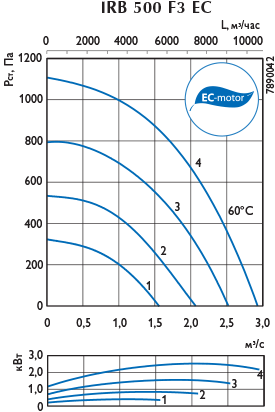

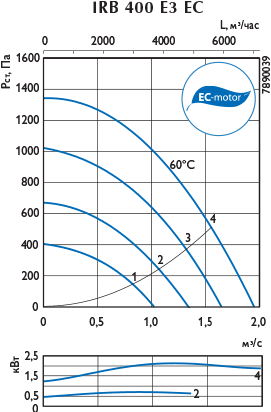

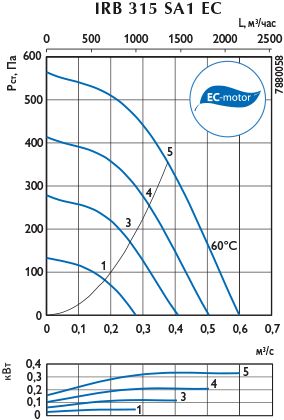

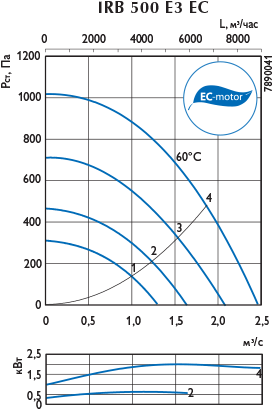

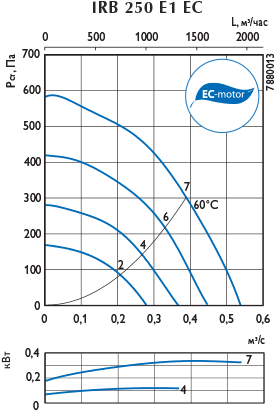

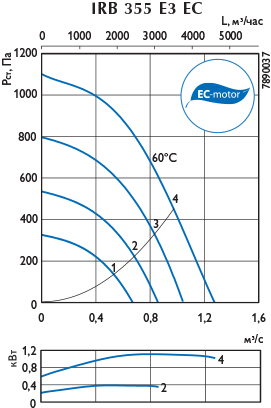

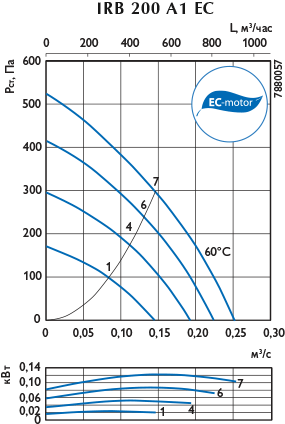

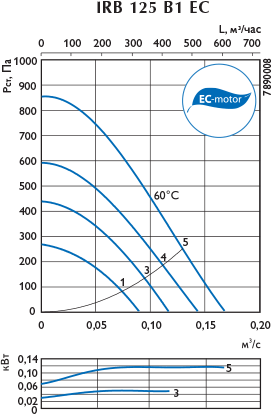

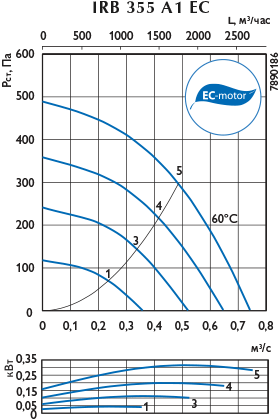

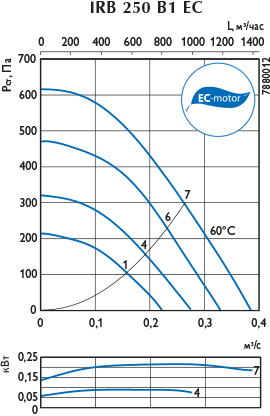

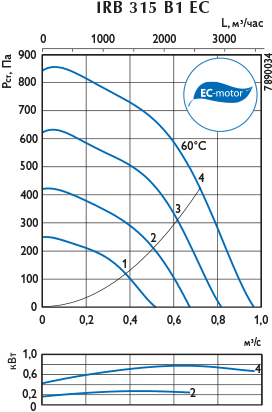

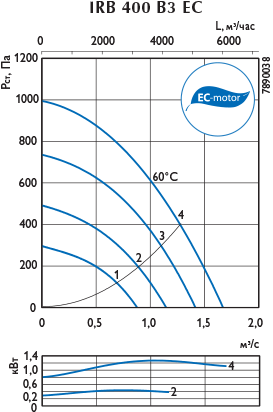

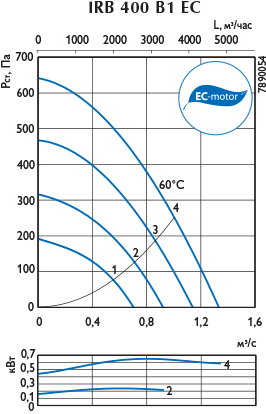

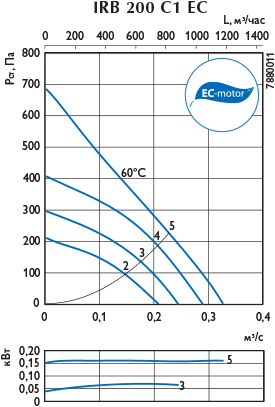

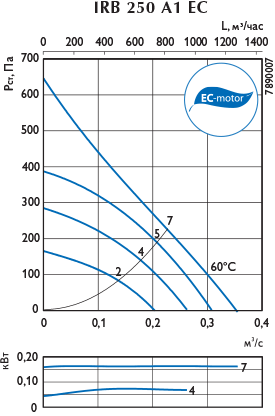

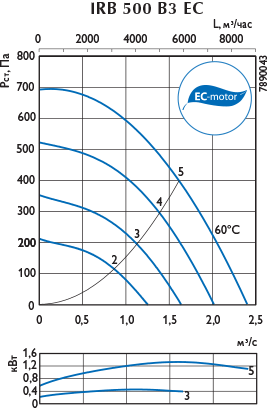

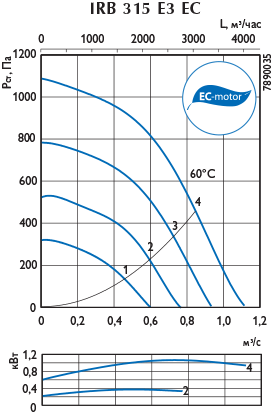

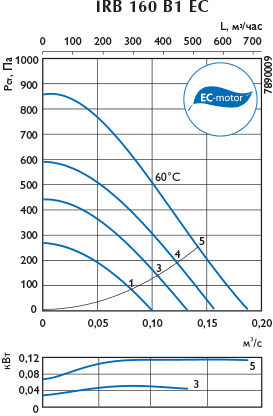

Чертежи и графики
Важно знать
Виброизолирующие вставки на входе и выходе обязательны: без них шум передаётся по воздуховоду.
Не закрывайте корпус посторонними материалами — двигатель охлаждается воздухом внутри корпуса.
Минеральная вата обшита стеклотканью; при чистке не повреждайте её острым инструментом.
