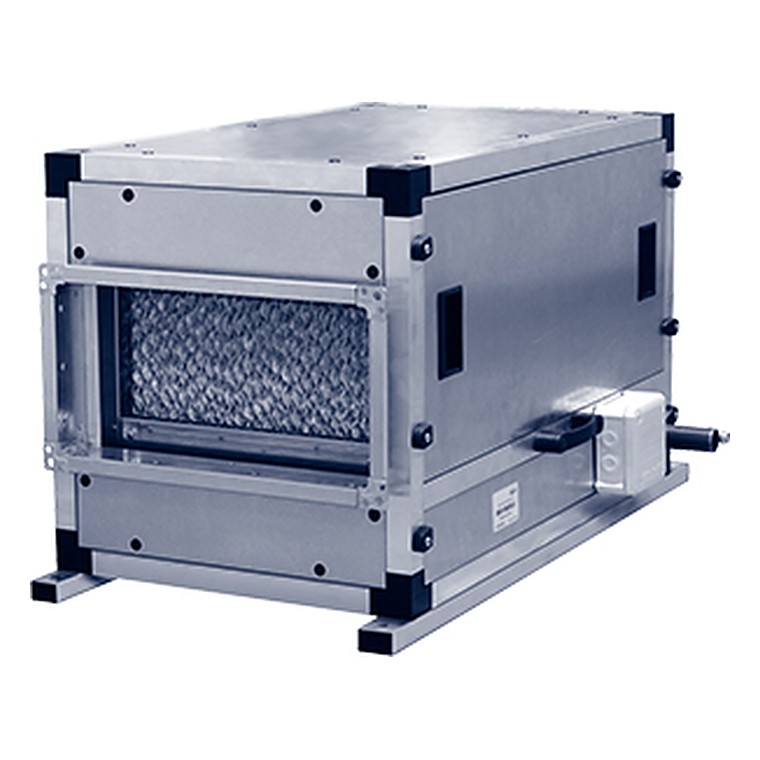

Канальные увлажнители КХМ

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист KXM (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Увлажнитель воздуха Арктос. 78 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные увлажнители КХМ предназначены для испарительного увлажнения и адиабатического охлаждения воздуха в системах вентиляции и кондиционирования зданий и сооружений различного назначения. Увлажнители КХМ относятся к увлажнителям с орошаемой насадкой: воздух проходит через орошаемые водой увлажняющие кассеты из специального материала и ассимилирует влагу. Таким образом, реализуется процесс адиабатического увлажнения: воздух охлаждается и увеличивает своё влагосодержание при неизменном теплосодержании. Основа увлажнителя – увлажняющие кассеты из специального материала GLASmat.

ПроизводительАрктос

Расход воздуха1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме". м³/ч

Вес1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме". кг

НазначениеУвлажнители

Документациякаталог и техлист производителя

Поставкасо склада и под заказ

Конструкция и работа

Электродный или паровой увлажнитель вырабатывает стерильный пар и подаёт его в воздуховод или прямо в помещение. Контроллер поддерживает заданную влажность по датчику, регулируя производительность.

Установка. Увлажнители КХМ предназначены для подвесного или напольного монтажа. Увлажнители типоразмеров до 1000х500 включительно оснащены монтажными траверсами, увлажнители больших типоразмеров оснащены рамой. В случае напольного монтажа увлажнители могут быть укомплектованы регулируемыми по высоте опорами (опция).
Регулирование увлажнения. Увлажнители КХМ предназначены для поддержания заданной относительной влажности воздуха в следующих режимах: по точке росы, ступенчатый (типоразмер 700х700 и выше), двухпозиционный (“включен-выключен”).
Аксессуары. Регулируемые по высоте опоры, сифоны, приборы автоматического управления.
Сифон СФ 32. Сифон СФ 32 с гидрозатвором и запахозапирающим устройством предназначен для монтажа на линию отвода дренажа от увлажнителя, установленного в части вентиляционной системы, находящейся под разрежением.
Сифон СФУ 32. Сифон СФУ 32 с гидрозатвором имеет универсальную конструкцию и может работать как в условиях разрежения, так и в условиях положительного избыточного давления (на стороне нагнетания); максимально допустимый перепад давления ∆P = 2800 Па (280 мм вод. ст.). Дополнительно оснащён штуцером для подпитки гидрозатвора.

Что это даёт

Комфорт и здоровьеВлажность 40–60 % снимает сухость слизистых и статическое электричество.

Стерильный парПар не переносит соли и бактерии — подходит для медицинских и пищевых объектов.

Точное регулированиеПроизводительность плавно подстраивается под уставку по датчику влажности.

СамоочисткаАвтоматическая продувка снижает накопление накипи в цилиндре.

Простая замена цилиндраРасходный узел меняется без демонтажа корпуса.

Где применяется

Музеи и архивы, типографии, медицинские учреждения, производство электроники, серверные, офисы и жилые дома с сухим воздухом зимой.

Как подобрать

Производительность по пару считают по объёму помещения, кратности воздухообмена и требуемой разнице влагосодержания. Уточните жёсткость воды: от неё зависит ресурс цилиндра и частота обслуживания.

Технические характеристики

Модель	F ж.с. , м²	М³/ч	Расход воздуха L nom , 1 м³/ч	Расход воды W увл , л/ч	Расход воды W полн , 2 л/ч	Размеры, мм a	Размеры, мм b	Размеры, мм c	Размеры, мм d	Размеры, мм e	Размеры, мм f	Размеры, мм h	Вес, кг Сухой	Вес, кг Влажный
КХМ-65 400x200-ЦМ-К	0,0635	229...1144	801	4,3	5,6...10,3	400	200	465	485	165	100	33	51	63
КХМ-65 400x400-ЦМ-К	0,1357	489...2443	1710	9,2	12,0...21,2	400	400	465	685	165	100	33	58	70
КХМ-65 450x450-ЦМ-К	0,2194	790...3950	2765	14,9	19,4...32,9	450	450	565	785	190	100	58	70	86
КХМ-65 500x250-ЦМ-К	0,1042	375...1875	1313	7,1	9,2...19,1	500	250	565	535	165	100	33	60	75
КХМ-65 500x300-ЦМ-К	0,1272	458...2290	1603	8,7	11,3...20,7	500	300	565	585	165	100	33	61	76
КХМ-65 500x500-ЦМ-К	0,2194	790...3950	2765	14,9	19,4...32,9	500	500	565	785	165	100	33	65	81
КХМ-65 600x300-ЦМ-К	0,1548	557...2787	1951	10,5	13,7...22,5	600	300	665	585	165	100	33	67	85
КХМ-65 600x350-ЦМ-К	0,1941	699...3494	2446	13,2	17,2...31,2	600	350	665	685	170	100	33	72	91
КХМ-65 600x600-ЦМ-К	0,3231	1163...5816	4072	22,0	28,6...52,0	600	600	665	885	165	100	33	79	99
КХМ-65 700x400-ЦМ-К	0,2485	895...4474	3132	16,9	22,0...40,9	700	400	765	685	165	100	33	78	99
КХМ-65 700x700-ЦТ-К	0,4159	1497...7486	5240	28,3	36,8...70,3	700	700	860	885	110	100	80	95	121
КХМ-65 750x750-ЦТ-К	0,5310	1912...9558	6691	36,1	47,0...90,1	750	750	960	985	120	100	105	107	137
КХМ-65 800x400-ЦТ-К	0,3437	1237...6186	4330	23,4	30,4...53,4	800	400	860	785	240	100	30	92	117
КХМ-65 800x500-ЦТ-К	0,3437	1237...6186	4330	23,4	30,4...53,4	800	500	860	785	165	100	30	90	115
КХМ-65 850x850-ЦТ-К	0,5310	1912...9558	6691	36,1	47,0...90,1	850	850	960	985	105	100	55	103	133
КХМ-65 1000x500-ЦТ-К	0,4389	1580...7900	5530	29,9	38,8...71,9	1000	500	1060	785	165	100	30	102	134
КХМ-65 1000x600-ЦТ-К	0,3882	1398...6988	4891	26,4	34,3...62,4	1000	600	1360	805	100	260	180	149	186
КХМ-65 1200x600-ЦТ-К	0,4785	1723...8613	6029	32,6	42,3...80,6	1200	600	1580	805	100	260	190	178	224
КХМ-65 1400x800-ЦТ-К	1,0872	3914...19570	13699	74,0	96,2...182,0	1400	800	1950	990	95	200	275	230	289
КХМ-75 400x200-ЦМ-К	0,0635	229...1144	801	5,8	7,5...17,8	400	200	465	485	165	100	33	52	64
КХМ-75 400x400-ЦМ-К	0,1357	489...2443	1710	12,3	16,0...30,3	400	400	465	685	165	100	33	59	72
КХМ-75 450x450-ЦМ-К	0,2194	790...3950	2765	19,9	25,9...43,9	450	450	565	785	190	100	58	71	88
КХМ-75 500x250-ЦМ-К	0,1042	375...1875	1313	9,5	12,3...21,5	500	250	565	535	165	100	33	60	76
КХМ-75 500x300-ЦМ-К	0,1272	458...2290	1603	11,5	15,0...29,5	500	300	565	585	165	100	33	62	78
КХМ-75 500x500-ЦМ-К	0,2194	790...3950	2765	19,9	25,9...43,9	500	500	565	785	165	100	33	66	83
КХМ-75 600x300-ЦМ-К	0,1548	557...2787	1951	14,0	18,3...32,0	600	300	665	585	165	100	33	68	87
КХМ-75 600x350-ЦМ-К	0,1941	699...3494	2446	17,6	22,9...41,6	600	350	665	685	170	100	33	73	93
КХМ-75 600x600-ЦМ-К	0,3231	1163...5816	4072	29,3	38,1...65,3	600	600	665	885	165	100	33	80	101
КХМ-75 700x400-ЦМ-К	0,2485	895...4474	3132	22,5	29,3...52,5	700	400	765	685	165	100	33	79	102
КХМ-75 700x700-ЦТ-К	0,4159	1497...7486	5240	37,7	49,0...91,7	700	700	860	885	110	100	80	97	126
КХМ-75 750x750-ЦТ-К	0,5310	1912...9558	6691	48,2	62,6...108,2	750	750	960	985	120	100	105	110	142
КХМ-75 800x400-ЦТ-К	0,3437	1237...6186	4330	31,2	40,5...73,2	800	400	860	785	240	100	30	93	121
КХМ-75 800x500-ЦТ-К	0,3437	1237...6186	4330	31,2	40,5...73,2	800	500	860	785	165	100	30	91	119
КХМ-75 850x850-ЦТ-К	0,5310	1912...9558	6691	48,2	62,6...108,2	850	850	960	985	105	100	55	105	137
КХМ-75 1000x500-ЦТ-К	0,4389	1580...7900	5530	39,8	51,8...93,8	1000	500	1060	785	165	100	30	104	138
КХМ-75 1000x600-ЦТ-К	0,3882	1398...6988	4891	35,2	45,8...83,2	1000	600	1360	805	100	260	180	151	190
КХМ-75 1200x600-ЦТ-К	0,4785	1723...8613	6029	43,4	56,4...103,4	1200	600	1580	805	100	260	190	181	230
КХМ-75 1400x800-ЦТ-К	1,0872	3914...19570	13699	98,6	128,2...224,6	1400	800	1950	990	95	200	275	234	299
КХМ-85 400x200-ЦМ-К	0,0635	229...1144	801	7,6	9,9...19,6	400	200	465	485	165	100	33	52	64
КХМ-85 400x400-ЦМ-К	0,1357	489...2443	1710	16,2	21,1...40,2	400	400	465	685	165	100	33	60	74

Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.

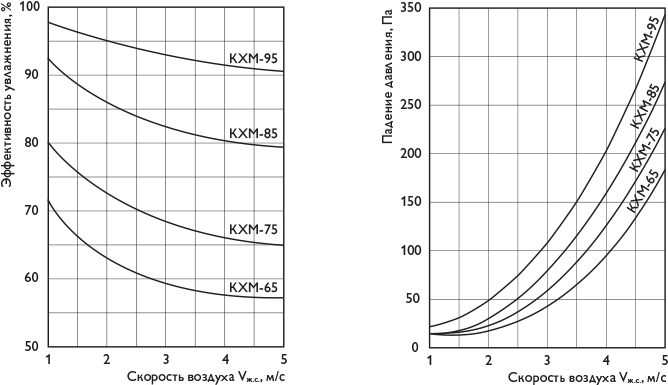

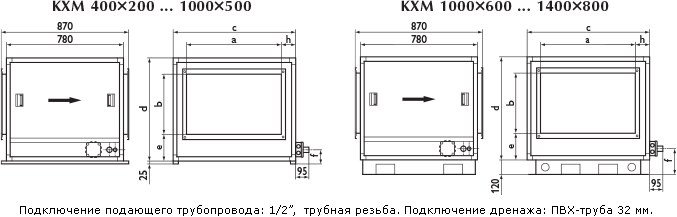

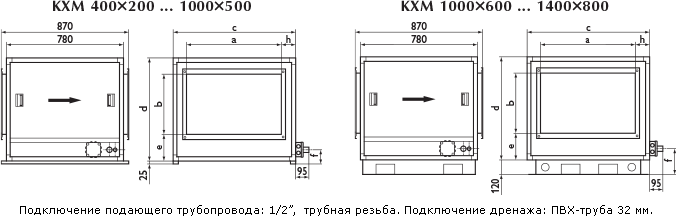

Чертежи и графики

Важно знать

Паровую трубку прокладывают с уклоном и без провисаний, иначе конденсат вернётся в аппарат.

Расстояние увлажнения в воздуховоде должно быть выдержано — иначе пар осядет на стенках.

Для воды повышенной жёсткости предусматривайте водоподготовку, иначе цилиндр придётся менять часто.
