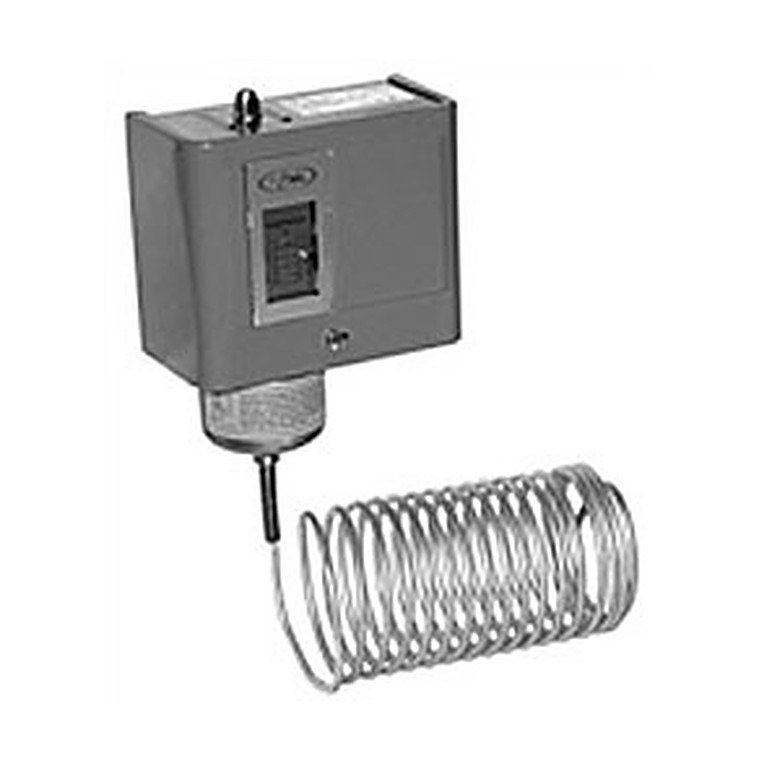

Термостаты защиты по температуре приточного воздуха PBFP
⚙️ Подбор и заказ
Описание
Термостаты защиты по температуре приточного воздуха PBFP — lDC/LDR Чиллеры воздушного охлаждения с осевыми вентиляторами (Polar Bear) Холодопроизводительность: 37 кВт - 481 кВт Технические характеристики | Размеры, чертеж Чиллеры LDC/LDR предназначены для наружной установки, собраны в компактном корпусе и имеют высокую энергоэффективность. Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат. Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров. Чиллеры готовы к работе после подключения к электропитанию и соединения с контуром теплоносителя, что значительно снижает время на монтажные и пусконаладочные работы.
Конструкция и работа
Рабочее колесо с профильными лопатками перемещает воздух вдоль оси вращения. Такая схема даёт большой расход при небольшом сопротивлении сети, поэтому осевые вентиляторы ставят в стену, в проём или на короткий участок воздуховода.
Что это даёт
Где применяется
Проветривание производственных и складских помещений, вентиляция гаражей и мастерских, подпор и вытяжка на коротких трактах, охлаждение технологического оборудования.
Как подобрать
Осевые вентиляторы подбирают по расходу при малом располагаемом давлении: если сеть длинная и с большим числом отводов, выбирайте канальный или радиальный вентилятор. Проверьте диаметр проёма, направление потока и наличие защитной решётки.
Технические характеристики
| Модель | Модель | 039 | 045 | 050 | 060 | 070 | 080 | 090 | 110 | 120 | 130 | 140 | 160 | 190 | 210 | 240 | 260 |
| Холодопроизводитель-ность (1) | кВт | 37 | 45 | 52 | 58 | 64 | 78 | 90 | 104 | 115,5 | 128 | 142 | 156 | 181 | 206,1 | 232 | 256 |
| Потребляемая электрическая мощность (в режиме охлаждения, компрессор) (1) | кВт | 12,6 | 15,1 | 17,2 | 19,3 | 21,5 | 25,8 | 29,9 | 33,9 | 38 | 42,1 | 47,3 | 51,7 | 59,7 | 67,8 | 76 | 84,2 |
| Расход воды (в режиме охлаждения) (1) | л/час | 6490 | 7910 | 9290 | 10320 | 11520 | 13590 | 15650 | 18400 | 20640 | 22190 | 24600 | 27180 | 31990 | 36290 | 41450 | 45240 |
| Падение давления (в режиме охлаждения) (1) | кПа | 26,2 | 32,4 | 31,5 | 23,3 | 30,1 | 30,4 | 27,6 | 26,5 | 29,4 | 30 | 30,8 | 36 | 39,6 | 42,7 | 49,0 | 51,2 |
| Теплопроизводитель-ность (2) | кВт | 38,5 | 47 | 55 | 62 | 68 | 83 | 95 | 107 | 120 | 132 | 150 | 165 | 189 | 217 | 242 | 267 |
| Потребляемая электрическая мощность (в режиме нагрева, компрессор) (2) | кВт | 12,9 | 15,2 | 17,3 | 19,5 | 21,7 | 26,4 | 30,3 | 34,2 | 38,5 | 42,9 | 48,1 | 52,8 | 60,6 | 68,4 | 77,1 | 85,8 |
| Расход воды (в режиме нагрева) (2) | л/час | 6630 | 8085 | 9460 | 10665 | 11695 | 14275 | 16340 | 18400 | 20640 | 22700 | 25800 | 28380 | 32510 | 37320 | 41620 | 45920 |
| Падение давления (в режиме нагрева) (2) | кПа | 28,5 | 33,8 | 32,6 | 24,8 | 31 | 33,5 | 30 | 26,5 | 29,4 | 31,3 | 33,8 | 39,2 | 40,9 | 45,1 | 49,4 | 52,7 |
| Холодопроизводительность в режиме свободного охлаждения (фрикулинга) (5) | кВт | - | - | 43 | 43 | 43 | 45 | 70 | 72 | 72 | 72 | 94 | 94 | 110 | 115 | 135 | 135 |
| Потребляемая электрическая мощность (в режиме свободного охлаждения) (5) | кВт | - | - | 1,4 | 1,4 | 1,4 | 1,4 | 2,1 | 2,1 | 2,1 | 2,1 | 2,8 | 2,8 | 6 | 6 | 8 | 8 |
| Расход воды (в режиме свободного охлаждения) (5) | л/час | - | - | 9290 | 10320 | 11520 | 13590 | 15650 | 18400 | 20640 | 22190 | 24600 | 27180 | 31990 | 36290 | 41450 | 45240 |
| Падение давления (в режиме свободного охлаждения) (5) | кПа | - | - | 90 | 96 | 117 | 131 | 87 | 85 | 94 | 100 | 85 | 87 | 82 | 92 | 115 | 118 |
| Ток (номинальный) | (LS) A | 32,4 | 36 | 37,4 | 40,1 | 42,8 | 52,6 | 62 | 67,5 | 76,4 | 85,5 | 96,3 | 104,7 | 126,6 | 144 | 160,2 | 178,4 |
| Ток (пусковой) | (LS) A | 121,4 | 148,4 | 154,4 | 194,4 | 194 | 235,4 | 265,1 | 275,1 | 322,1 | 333,1 | 290 | 304 | 351 | 369 | 431 | 453 |
| Ток (максимальный) | (LS) A | 39,4 | 45,4 | 49,4 | 54,4 | 59,4 | 69,4 | 81,1 | 91,1 | 102,1 | 113,1 | 119,9 | 138,3 | 167,6 | 185,6 | 211,6 | 233,6 |
| Напряжение электропитания | В/ф | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | 400/3 | ||
| Производительность вентиляторов | (LS) м3/ч | 10800 | 10800 | 18800 | 18800 | 18000 | 17280 | 28080 | 27000 | 25920 | 25920 | 36000 | 34920 | 55800 | 55800 | 58800 | 58800 |
| Вентиляторы (количество и мощность) | (LS) nxкВт | 2x0,37 | 2x0,37 | 2x0,69 | 2x0,69 | 2x0,69 | 2x0,69 | 3x0,69 | 3x0,69 | 3x0,69 | 3x0,69 | 4x0,69 | 4x0,69 | 3x2 | 3x2 | 4x2 | 4x2 |
| Компрессоры | тип | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | ||
| Компрессоры | кол-во | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 |
| Количество холодильных контуров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Количество ступеней регулирования производительности | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Уровень звукового давления (4) | (LS) дБ(A) | 51 | 51 | 53 | 53 | 54 | 54 | 56 | 56.5 | 56.9 | 57.1 | 57.5 | 58 | 60 | 60 | 63 | 63 |
| Мощность водяного насоса | кВт | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 3 | 4 | 4 |
| Внешнее статическое давление (водяной насос) | кПа | 165 | 160 | 141 | 125 | 110 | 150 | 130 | 150 | 120 | 130 | 105 | 180 | 140 | 110 | 170 | 155 |
| Емкость накопительного бака | л | 180 | 180 | 300 | 300 | 300 | 300 | 530 | 530 | 530 | 530 | 530 | 670 | 670 | 670 | 670 | 670 |
| (1) Режим охлаждения: температура наружного воздуха 35 °C; температура воды на входе/выходе 12/7 °C | |||||||||||||||||
| (2) Режим нагрева (только для моделей HP): температура наружного воздуха по сухому термометру 8,3 °C, по мокрому термометру 6.1 °C; температура воды на входе/выходе 40/45 °C | |||||||||||||||||
| (4) Уровень звукового давления на расстоянии 10 м. по ISO 3746, direction factor Q=2 | |||||||||||||||||
| (5) Режим свободного охлаждения (только для моделей FC): температура наружного воздуха 2°C; температура воды на входе15°C, раствор 20% гликоля, номинальный расход воды, компрессоры выключены. | |||||||||||||||||

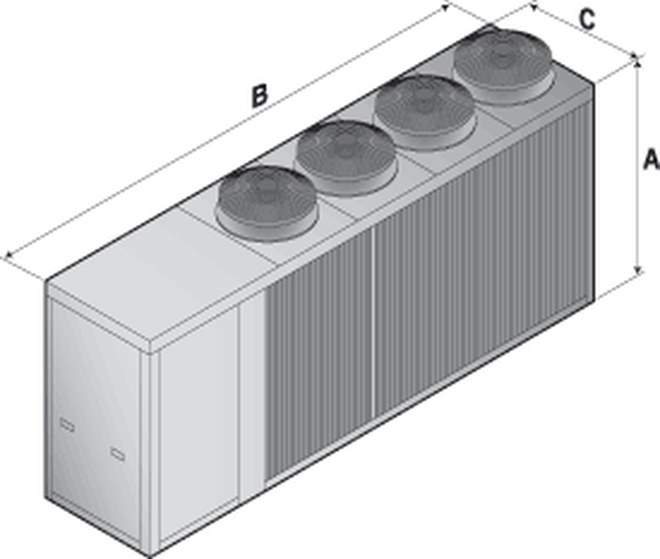

Чертежи и графики
Важно знать
Осевой вентилятор плохо работает на сеть с высоким сопротивлением — расход резко падает.
Устанавливайте защитную решётку со стороны свободного всасывания, если колесо доступно для персонала.
При наружной установке предусмотрите козырёк или жалюзийную решётку от осадков.
