Стакан монтажный AIRONE МонСТ

Стакан монтажный квадратный МонСТ

Как работает

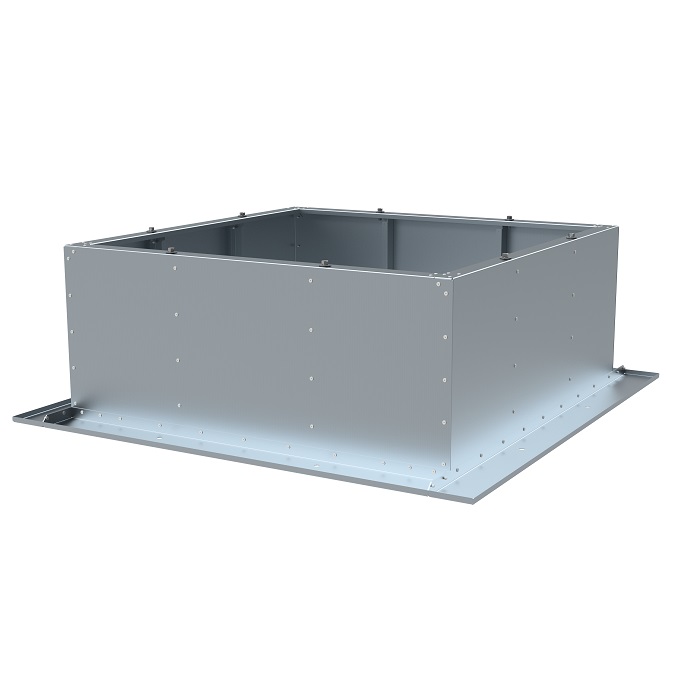

Стаканы МонСт представляют собой жесткую сварную конструкцию, имеющую в плане вид квадрата. Верхний фланец, на который монтируется вентилятор, имеет резьбовые отверстия. В нижней части стакана имеется плита для установки на силовые элементы кровли. Обратный клапан гравитационного типа встраивается внутрь обычного и утепленного стакана или снаружи стакана шумоглушащего. Клапан с приводом устанавливается вне стакана (например, в систему воздуховодов) таким образом, чтобы к нему обеспечивался свободный доступ из помещения для облуживания. Стаканы серии МонСт-Ш (шумоглушащий) отличаются от МонСт наличием на внутренних боковых стенках звукопоглощающего материала. На стаканах МонСт-Ш 1065 и выше имеются дополнительные кассеты со звукопоглощающим материалом.

Что это даёт

Где применяется

• монтаж и обвязка вентиляторов на кровле и в воздуховодах
• снижение передачи вибрации и шума на конструкции здания
• защита оборудования от осадков, мусора и посторонних предметов

Как подобрать и смонтировать

Комплектующие подбирают под типоразмер вентилятора и узел монтажа: диаметр или сечение, способ крепления, необходимость утепления и шумоглушения.

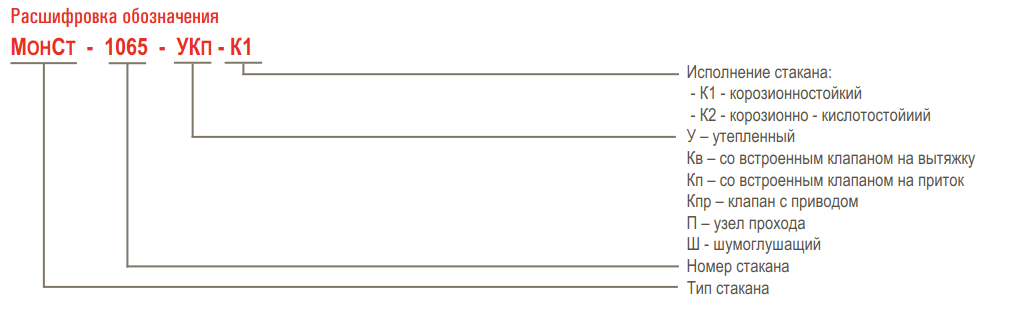

МонСт — стакан монтажный; МонСт У — стакан монтажный утепленный; МонСт УКВ — стакан монтажный утепленный с клапаном; МонСт-Ш — стакан монтажный шумоглушащий.

• Стаканы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 1-ой категории размещения по ГОСТ 15150.
• Температура окружающей среды: Температура окружающей среды от минус 60ºС до плюс 45ºС.
• Монтажный стакан служит для установки крышного вентилятора производства фирмы НПП Аэрван на кровле здания, как в системах общеобменной вентиляции, так и в системах дымоудаления.

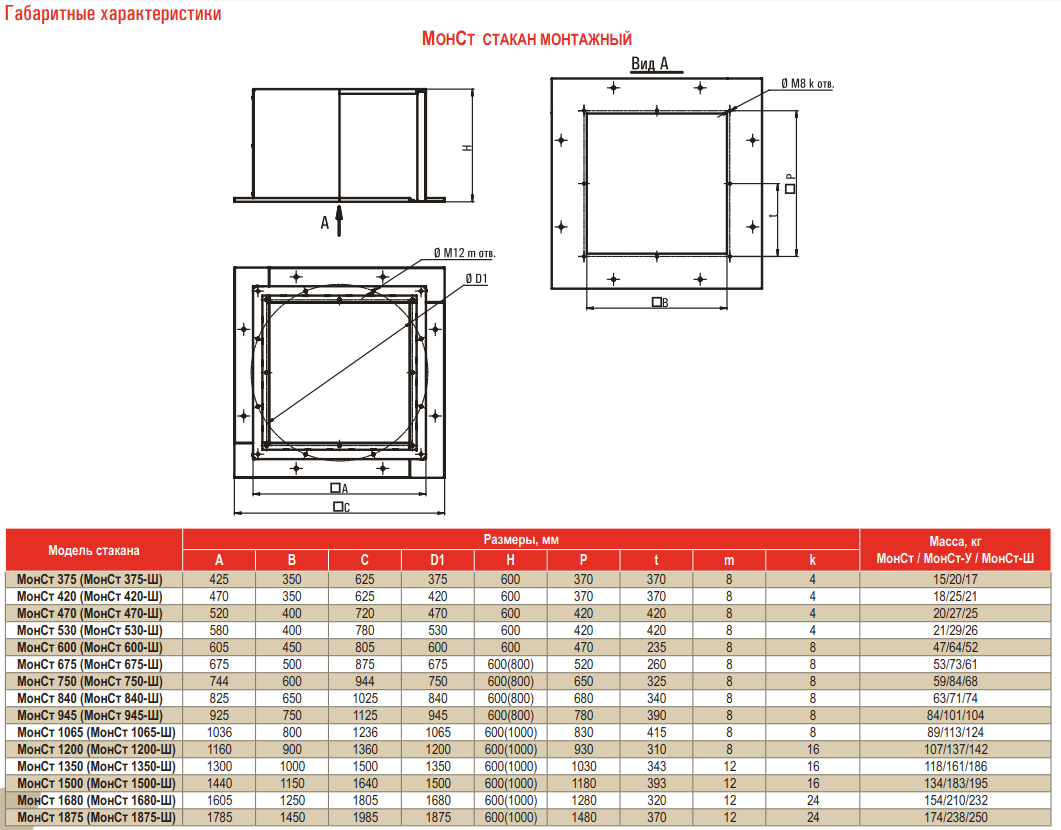

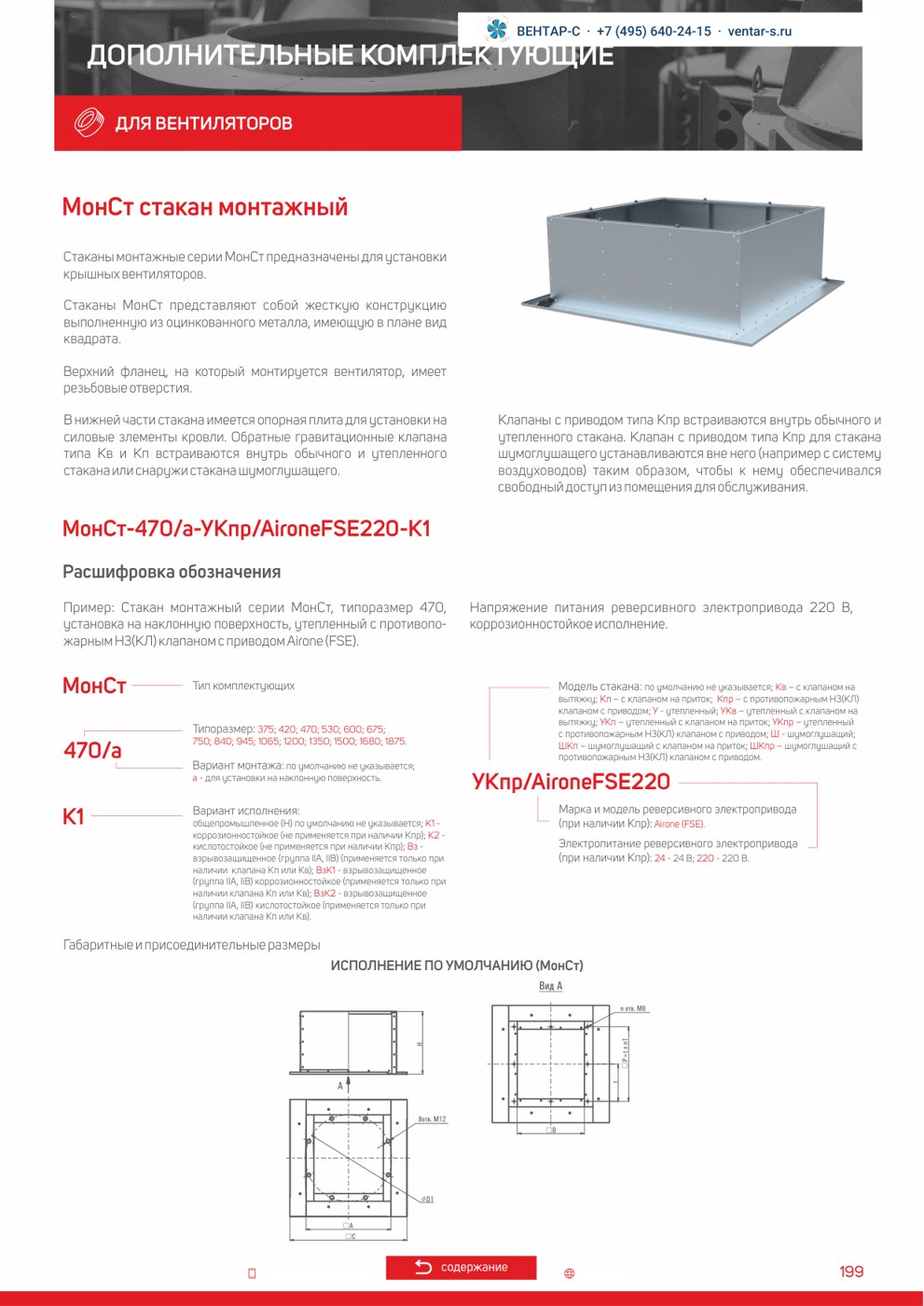

Схемы и габариты

Важно знать
