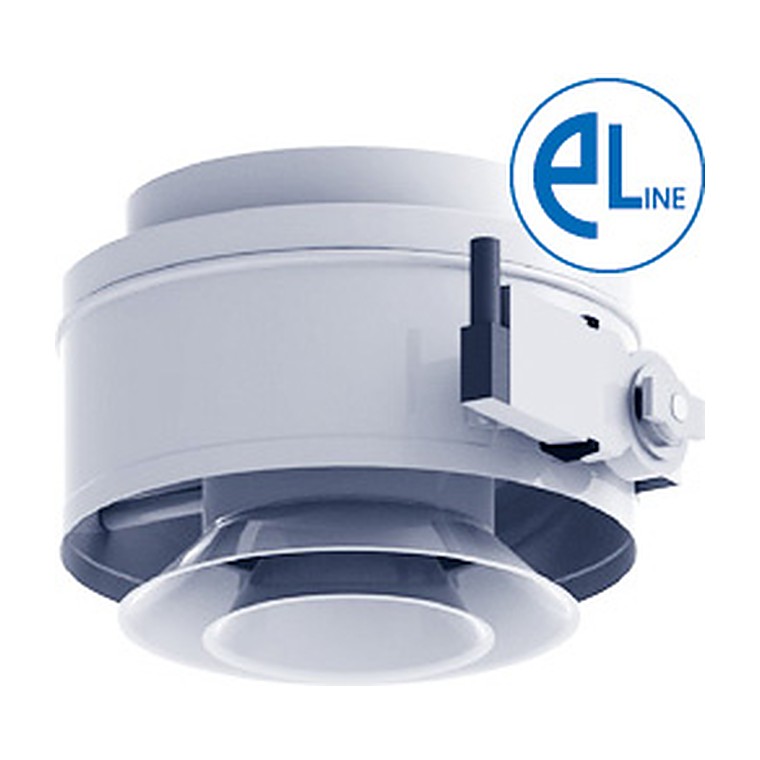

Многоконусные сопловые воздухораспределители с электроприводом SMK...E1
⚙️ Подбор и заказ
Описание
Многоконусные сопловые воздухораспределители SMK... E1 предназначены для реализации систем вентиляции и кондиционирования с автоматическим изменением параметров системы воздухораспределения в зависимости от времени года (кондиционирование / вентиляция / воздушное отопление). Воздухораспределители SMK... E1 рекомендуются для применения в помещениях больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т. п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью в изотермическом и неизотермическом режимах (нагрев и охлаждение). Многоконусные сопловые воздухораспределители SMK...
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F 0 , м² | Шум =25 дБ(А) расход , м³/ч | Шум =25 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с | Шум =35 дБ(А) расход , м³/ч | Шум =35 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с | Шум =45 дБ(А) расход , м³/ч | Шум =45 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =60 дБ(А) расход , м³/ч | Шум =60 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,5 | 0,75 | ||

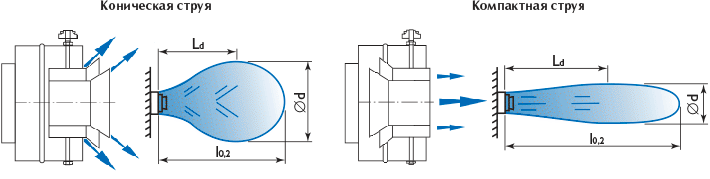

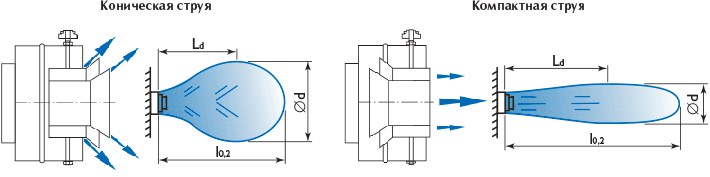

| Коническая струя при α=0° | ||||||||||||||||||
| 200 | 0,020 | 215 | 9 | 5,3 | 2,1 | 325 | 20 | 8,0 | 3,2 | 470 | 41 | 12 | 4,6 | 3,1 | 790 | 116 | 7,8 | 5,2 |
| 250 | 0,031 | 390 | 12 | 7,7 | 3,1 | 530 | 22 | 10,0 | 4,2 | 730 | 41 | 14 | 5,8 | 3,8 | 1210 | 113 | 10,0 | 6,4 |
| 315 | 0,049 | 650 | 13 | 10,0 | 4,1 | 920 | 26 | 14,0 | 5,8 | 1280 | 51 | 20 | 8,0 | 5,4 | 2065 | 132 | 13,0 | 8,6 |
| 400 | 0,078 | 955 | 11 | 12,0 | 4,7 | 1300 | 21 | 16,0 | 6,5 | 1765 | 38 | 22 | 8,8 | 5,9 | 2780 | 94 | 14,0 | 9,2 |
| 500 | 0,126 | 1395 | 9 | 14,0 | 5,5 | 1915 | 17 | 19,0 | 7,5 | 2595 | 31 | 25 | 10,0 | 6,8 | 4045 | 76 | 16,0 | 11,0 |
| Коническая струя при α=20° | ||||||||||||||||||
| 200 | 0,020 | 215 | 9 | 4,2 | 1,7 | 325 | 20 | 6,4 | 2,6 | 470 | 41 | 9,2 | 3,7 | 2,5 | 790 | 116 | 6,2 | 4,1 |
| 250 | 0,031 | 390 | 12 | 6,2 | 2,5 | 530 | 22 | 8,4 | 3,3 | 730 | 41 | 12 | 4,6 | 3,1 | 1210 | 113 | 7,6 | 5,1 |
| 315 | 0,049 | 650 | 13 | 8,2 | 3,3 | 920 | 26 | 12,0 | 4,6 | 1280 | 51 | 16 | 6,4 | 4,3 | 2065 | 132 | 10,0 | 6,9 |
| 400 | 0,078 | 955 | 11 | 9,5 | 3,8 | 1300 | 21 | 13,0 | 5,2 | 1765 | 38 | 18 | 7,0 | 4,7 | 2780 | 94 | 11,0 | 7,4 |
| 500 | 0,126 | 1395 | 9 | 11,0 | 4,4 | 1915 | 17 | 15,0 | 6,0 | 2595 | 31 | 20 | 8,1 | 5,4 | 4045 | 76 | 13,0 | 8,4 |
| Компактная струя при α=0° | ||||||||||||||||||
| 200 | 0,020 | 150 | 16 | 11,0 | 4,4 | 210 | 32 | 15,0 | 6,2 | 295 | 62 | 22 | 8,7 | 5,8 | 480 | 165 | 14,0 | 9,4 |
| 250 | 0,031 | 225 | 11 | 13,0 | 5,3 | 375 | 31 | 22,0 | 8,9 | 525 | 61 | 31 | 12,0 | 8,3 | 870 | 168 | 21,0 | 14,0 |
| 315 | 0,049 | 400 | 14 | 19,0 | 7,5 | 570 | 29 | 27,0 | 11,0 | 805 | 57 | 38 | 15,0 | 10,0 | 1345 | 160 | 25,0 | 17,0 |
| 400 | 0,078 | 770 | 17 | 29,0 | 11,0 | 1065 | 33 | 40,0 | 16,0 | 1465 | 62 | 55 | 22,0 | 15,0 | 2320 | 156 | 35,0 | 23,0 |
| 500 | 0,126 | 1050 | 12 | 31,0 | 12,0 | 1470 | 24 | 43,0 | 17,0 | 2050 | 47 | 60 | 24,0 | 16,0 | 2890 | 93 | 34,0 | 23,0 |
| Компактная струя при α=30° | ||||||||||||||||||
| 200 | 0,020 | 150 | 16 | 8,1 | 3,2 | 210 | 32 | 11,0 | 4,5 | 295 | 62 | 16 | 6,4 | 4,2 | 480 | 165 | 10,0 | 6,9 |
| 250 | 0,031 | 225 | 11 | 9,8 | 3,9 | 375 | 31 | 16,0 | 6,5 | 525 | 61 | 23 | 9,1 | 6,1 | 870 | 168 | 15,0 | 10,0 |
| 315 | 0,049 | 400 | 14 | 14,0 | 5,5 | 570 | 29 | 20,0 | 7,9 | 805 | 57 | 28 | 11,0 | 7,4 | 1345 | 160 | 19,0 | 12,0 |
| 400 | 0,078 | 770 | 17 | 21,0 | 8,4 | 1065 | 33 | 29,0 | 12,0 | 1465 | 62 | 40 | 16,0 | 11,0 | 2320 | 156 | 25,0 | 17,0 |
| 500 | 0,126 | 1050 | 12 | 23,0 | 9,0 | 1470 | 24 | 32,0 | 13,0 | 2050 | 47 | 44 | 18,0 | 12,0 | 2890 | 93 | 25,0 | 17,0 |
| При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза. | ||||||||||||||||||
Чертежи и графики
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
