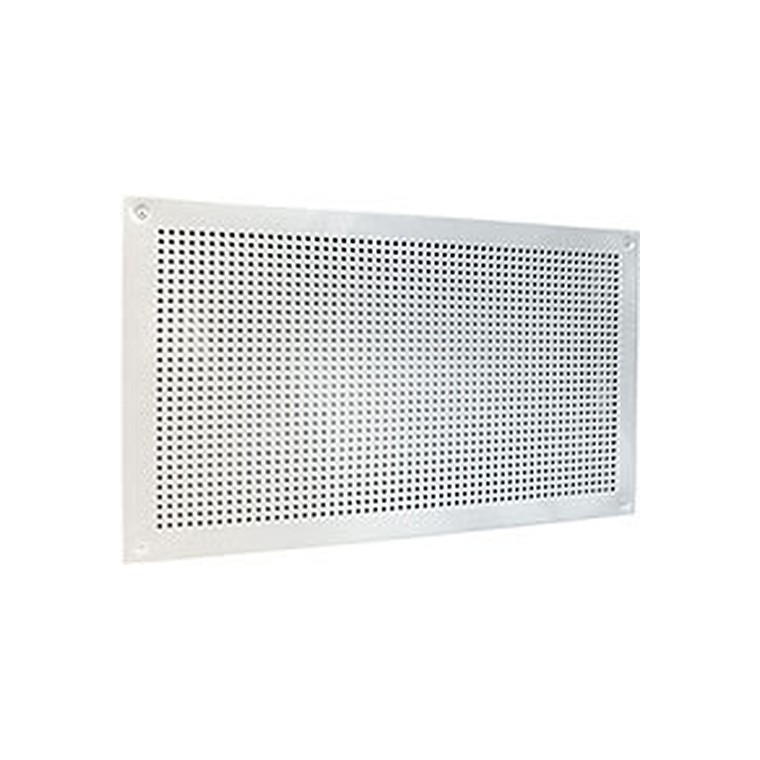

Воздухораспределители для установки в ступени ВСН
⚙️ Подбор и заказ
Описание

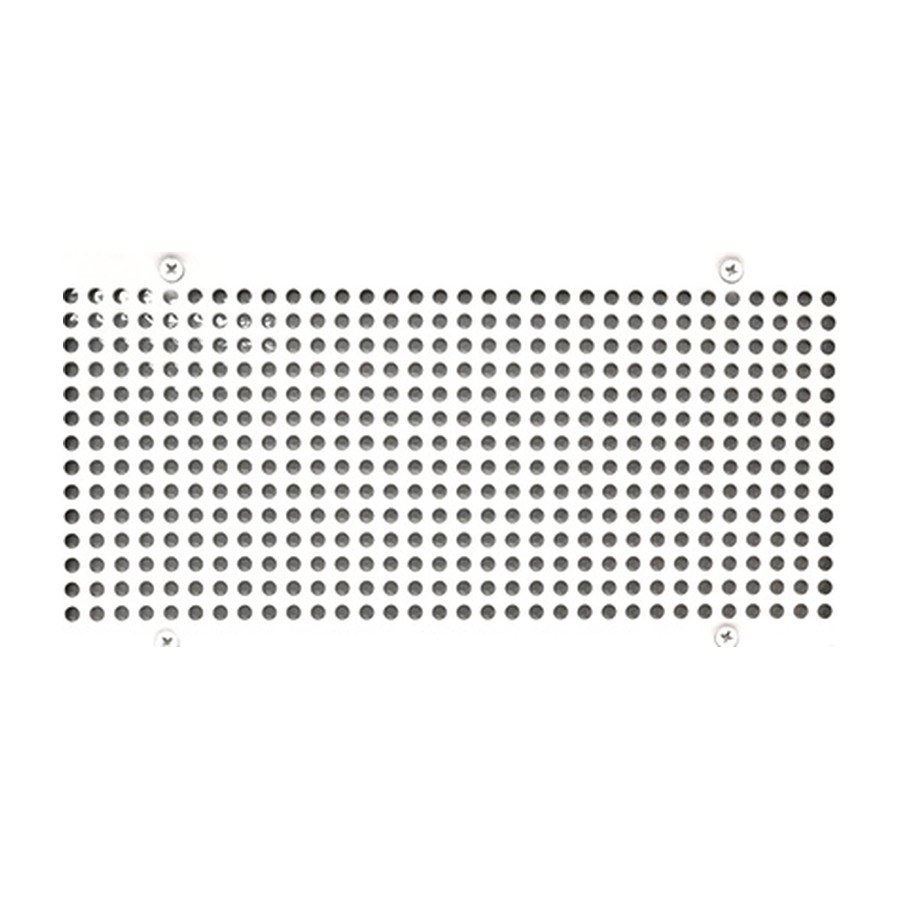

Воздухораспределители ВСН предназначены для подачи приточного воздуха системами вентиляции и кондиционирования в помещениях общественного назначения, выполненных в виде амфитеатра (концертные залы и театры, кинотеатры, спортивные сооружения, конференц-залы, аудитории и т. п.), непосредственно под кресла с малой скоростью и малой избыточной температурой (Δt 0 ≤ 3°C). ВСН формируют высокотурбулизированный быстрозатухающий поток, благодаря чему обеспечивается нормируемая скорость в струе 0,2 м/с на расстоянии 0,1...0,8 м от воздухораздающей панели. Воздухораспределители ВСН состоят из съемной воздухораздающей панели и корпуса с круглым присоединительным патрубком.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Расход воздуха L, м 3 /ч | Расход воздуха L, м 3 /ч | Расход воздуха L, м 3 /ч | Расход воздуха L, м 3 /ч | Расход воздуха L, м 3 /ч | 20 | 40 | 60 | 80 | 100 | 120 |
| ВСН 300 x 150 | ||||||||||
| Потери давления ΔP, | Потери давления ΔP, | Потери давления ΔP, | Потери давления ΔP, | Па | 2 | 10 | 21 | 38 | — | — |
| Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | м | 0,2 | 0,4 | 0,6 | 0,8 | — | — |
| Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | дБА | 30 | 40 | 45 | 50 | — | — |
| ВСН 400 x 200 | ||||||||||
| Потери давления ΔP, | Потери давления ΔP, | Потери давления ΔP, | Потери давления ΔP, | Па | 2 | 7 | 16 | 29 | — | — |
| Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | м | 0,1 | 0,2 | 0,3 | 0,4 | — | — |
| Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | дБА | <25 | 30 | 37 | 43 | — | — |
| ВСН 400 x 250 | ||||||||||
| Потери давления ΔP, | Потери давления ΔP, | Потери давления ΔP, | Потери давления ΔP, | Па | — | 3 | 8 | 14 | 21 | — |
| Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | м | — | 0,2 | 0,3 | 0,5 | 0,6 | — |
| Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | дБА | — | 25 | 32 | 37 | 42 | — |
| ВСН 500 x 300 | ||||||||||
| Потери давления ΔP, | Потери давления ΔP, | Потери давления ΔP, | Потери давления ΔP, | Па | — | 2 | 5 | 9 | 14 | 20 |
| Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | Дальнобойность по скорости 0,2 м/с l 0,2 , | м | — | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 |
| Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | Уровень звуковой мощности L wA , | дБА | — | <30 | 33 | 37 | 40 | 43 |
Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
