Решетки УМН и УМР
⚙️ Подбор и заказ
Описание

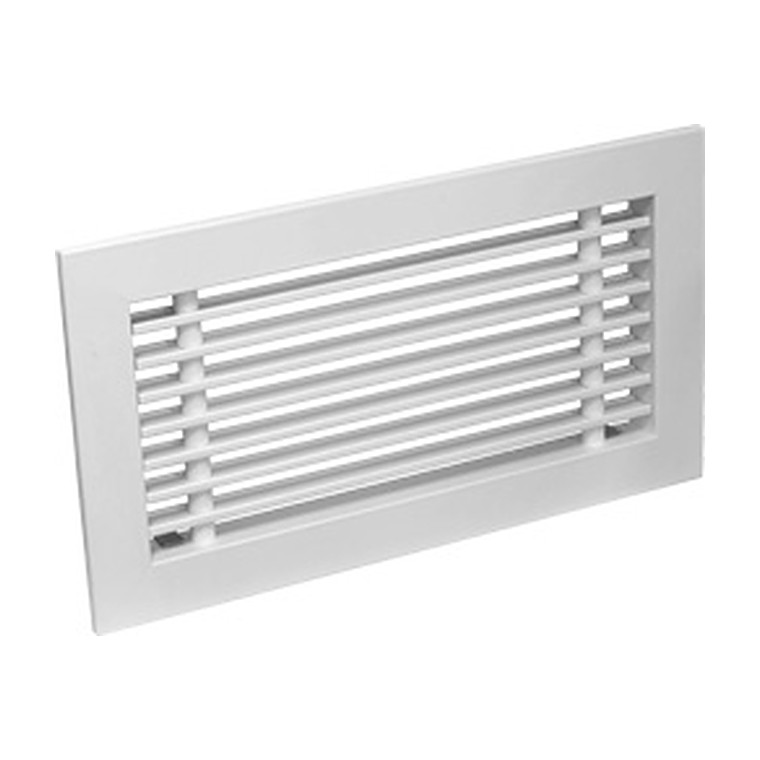

Решетки УМН и УМР предназначены для подачи или удаления воздуха системами вентиляции, кондиционирования и воздушного отопления в помещениях различного назначения, и рекомендуются к применению в тех случаях, когда необходима повышенная прочность воздухораспределительного устройства. Решетки представляют собой раму прямоугольной формы с неподвижно закрепленными в ней жалюзи из двутаврового (1УМН и 1УМР) или углового (2УМН и 2УМР) профиля. В единый блок элементы решеток соединяются посредством армирующих алюминиевых трубок, придающих высокую прочность всей конструкции. Решетки УМР дополнительно оснащены регулятором расхода воздуха.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Типоразмер АхВ, мм | F 0 , м² | Шум =25 дБ(А) расход , м³/ч | Шум =25 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =35 дБ(А) расход , м³/ч | Шум =35 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =45 дБ(А) расход , м³/ч | Шум =45 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | ||
| 200 x 100 | 0,018 | 130 | 5 | 7,1 | 2,9 | 1,9 | 220 | 14 | 12 | 4,8 | 3,2 | 370 | 39 | 20 | 8,1 | 5,4 |
| 300 x 100 | 0,027 | 170 | 4 | 7,6 | 3,0 | 2,0 | 300 | 11 | 13 | 5,4 | 3,6 | 480 | 29 | 22 | 8,6 | 5,7 |
| 400 x 100 | 0,036 | 210 | 3 | 8,1 | 3,3 | 2,2 | 360 | 9 | 14 | 5,6 | 3,7 | 590 | 25 | 23 | 9,2 | 6,1 |
| 500 x 100 | 0,045 | 240 | 3 | 8,3 | 3,3 | 2,2 | 420 | 8 | 15 | 5,8 | 3,9 | 680 | 21 | 24 | 9,4 | 6,3 |
| 600 x 100 | 0,054 | 270 | 2 | 8,6 | 3,4 | 2,3 | 480 | 7 | 15 | 6,1 | 4,1 | 770 | 19 | 24 | 9,8 | 6,5 |
| 150 x 150 | 0,020 | 140 | 5 | 7,3 | 2,9 | 1,9 | 240 | 13 | 12 | 5,0 | 3,3 | 390 | 35 | 20 | 8,1 | 5,4 |
| 300 x 150 | 0,041 | 230 | 3 | 8,4 | 3,3 | 2,2 | 400 | 9 | 15 | 5,8 | 3,9 | 640 | 23 | 23 | 9,3 | 6,2 |
| 400 x 150 | 0,055 | 280 | 2 | 8,8 | 3,5 | 2,3 | 480 | 7 | 15 | 6,0 | 4,0 | 780 | 19 | 24 | 9,8 | 6,5 |
| 500 x 150 | 0,070 | 330 | 2 | 9,2 | 3,7 | 2,4 | 570 | 6 | 16 | 6,3 | 4,2 | 910 | 16 | 25 | 10,0 | 6,8 |
| 600 x 150 | 0,084 | 370 | 2 | 9,4 | 3,8 | 2,5 | 640 | 5 | 16 | 6,5 | 4,3 | 1030 | 14 | 26 | 10,0 | 7,0 |
| 700 x 150 | 0,098 | 410 | 2 | 9,6 | 3,9 | 2,6 | 710 | 5 | 17 | 6,7 | 4,5 | 1130 | 12 | 27 | 11,0 | 7,1 |
| 800 x 150 | 0,112 | 450 | 1 | 9,9 | 4,0 | 2,6 | 770 | 4 | 17 | 6,8 | 4,5 | 1240 | 11 | 27 | 11,0 | 7,3 |
| 200 x 200 | 0,036 | 210 | 3 | 8,1 | 3,3 | 2,2 | 360 | 9 | 14 | 5,6 | 3,7 | 590 | 25 | 23 | 9,2 | 6,1 |
| 300 x 200 | 0,055 | 280 | 2 | 8,8 | 3,5 | 2,3 | 480 | 7 | 15 | 6,0 | 4,0 | 780 | 19 | 24 | 9,8 | 6,5 |
| 400 x 200 | 0,074 | 340 | 2 | 9,2 | 3,7 | 2,5 | 590 | 6 | 16 | 6,4 | 4,3 | 940 | 15 | 25 | 10,0 | 6,8 |
| 500 x 200 | 0,093 | 400 | 2 | 9,7 | 3,9 | 2,6 | 680 | 5 | 16 | 6,6 | 4,4 | 1100 | 13 | 27 | 11,0 | 7,1 |
| 600 x 200 | 0,112 | 450 | 1 | 9,9 | 4,0 | 2,6 | 770 | 4 | 17 | 6,8 | 4,5 | 1240 | 11 | 27 | 11,0 | 7,3 |
| 700 x 200 | 0,131 | 500 | 1 | 10,0 | 4,1 | 2,7 | 860 | 4 | 17 | 7,0 | 4,7 | 1370 | 10 | 28 | 11,0 | 7,4 |
| 800 x 200 | 0,150 | 550 | 1 | 10,0 | 4,2 | 2,8 | 940 | 4 | 18 | 7,1 | 4,8 | 1490 | 9 | 28 | 11,0 | 7,6 |
| 1000 x 200 | 0,188 | 630 | 1 | 11,0 | 4,3 | 2,9 | 1090 | 3 | 19 | 7,4 | 4,9 | 1730 | 8 | 29 | 12,0 | 7,8 |
| 300 x 300 | 0,084 | 370 | 2 | 9,4 | 3,8 | 2,5 | 640 | 5 | 16 | 6,5 | 4,3 | 1030 | 14 | 26 | 10,0 | 7,0 |
| 400 x 300 | 0,113 | 450 | 1 | 10,0 | 3,9 | 2,6 | 780 | 4 | 17 | 6,8 | 4,6 | 1240 | 11 | 27 | 11,0 | 7,2 |
| 500 x 300 | 0,142 | 530 | 1 | 10,0 | 4,1 | 2,8 | 900 | 4 | 18 | 7,0 | 4,7 | 1440 | 10 | 28 | 11,0 | 7,5 |
| 600 x 300 | 0,171 | 600 | 1 | 11,0 | 4,3 | 2,8 | 1020 | 3 | 18 | 7,3 | 4,8 | 1630 | 8 | 29 | 12,0 | 7,7 |
| 700 x 300 | 0,200 | 660 | 1 | 11,0 | 4,3 | 2,9 | 1140 | 3 | 19 | 7,5 | 5,0 | 1800 | 8 | 30 | 12,0 | 7,9 |
| 800 x 300 | 0,229 | 720 | 1 | 11,0 | 4,4 | 3,0 | 1240 | 3 | 19 | 7,6 | 5,1 | 1960 | 7 | 30 | 12,0 | 8,0 |
| 1000 x 300 | 0,287 | 830 | 1 | 11,0 | 4,6 | 3,0 | 1430 | 2 | 20 | 7,9 | 5,2 | 2260 | 6 | 31 | 12,0 | 8,3 |
Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
