Решетки ППУ, ППВ, ППН для прямоугольных воздуховодов
⚙️ Подбор и заказ
Описание

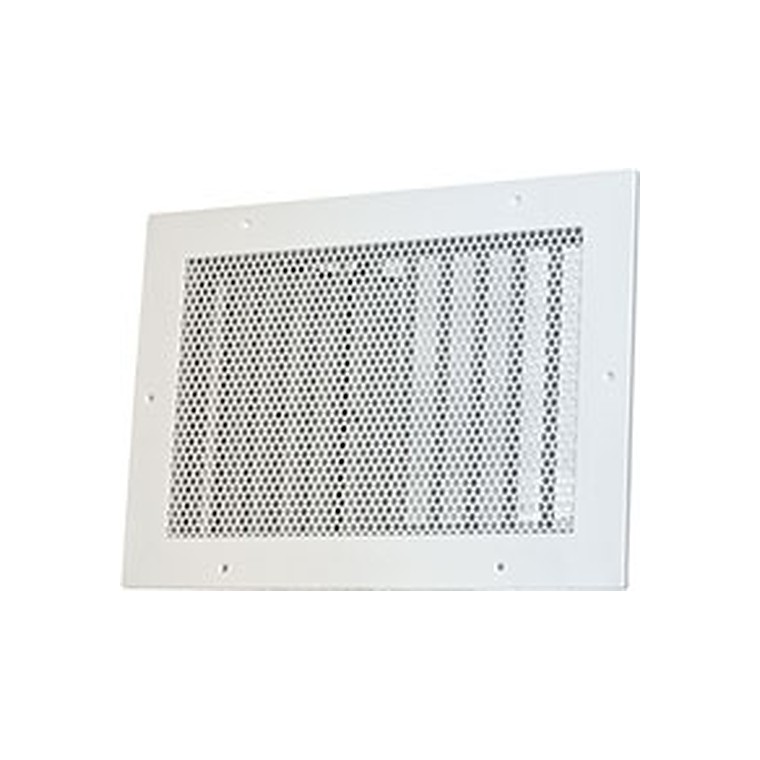

Перфорированные решетки ППУ, ППВ, ППН устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Решётки ППУ, ППВ, ППН представляют собой корпус прямоугольной формы с установленной в нем перфорированной панелью. Коэффициент живого сечения перфорации К ж.с. = 0,6. ППУ оснащены регулятором потока и выпрямителем потока, используются для подачи воздуха при установке нескольких (более 3 штук) решеток и необходимости настройки сети.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Типоразмер АхВ, мм | F 0 , м² | Шум =25 дБ(А) расход , м³/ч | Шум =25 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =35 дБ(А) расход , м³/ч | Шум =35 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =45 дБ(А) расход , м³/ч | Шум =45 дБ(А) перепад давления пол. Па | М при скорость, м/с | М при скорость, м/с | М при скорость, м/с | Шум =60 дБ(А) расход , м³/ч | Шум =60 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,5 | 0,75 | ||
| 200 x 100 | 0,018 | 90 | 6 | 3,8 | 1,5 | 1,0 | 155 | 18 | 6,6 | 2,6 | 1,8 | 250 | 46 | 11 | 4,2 | 2,8 | 450 | 150 | 7,6 | 5,1 |
| 300 x 100 | 0,027 | 130 | 6 | 4,5 | 1,8 | 1,2 | 215 | 15 | 7,5 | 3,0 | 2,0 | 355 | 42 | 12 | 4,9 | 3,3 | 640 | 135 | 8,9 | 5,9 |
| 200 x 150 | 0,027 | 130 | 6 | 4,5 | 1,8 | 1,2 | 215 | 15 | 7,5 | 3,0 | 2,0 | 355 | 42 | 12 | 4,9 | 3,3 | 640 | 135 | 8,9 | 5,9 |
| 300 x 150 | 0,041 | 185 | 5 | 5,2 | 2,1 | 1,4 | 305 | 13 | 8,6 | 3,4 | 2,3 | 500 | 36 | 14 | 5,6 | 3,7 | 905 | 117 | 10 | 6,8 |
| 400 x 150 | 0,055 | 260 | 5 | 6,3 | 2,5 | 1,7 | 430 | 15 | 10 | 4,2 | 2,8 | 700 | 39 | 17 | 6,8 | 4,5 | 1280 | 130 | 12 | 8,3 |
| 500 x 150 | 0,070 | 285 | 4 | 6,1 | 2,5 | 1,6 | 475 | 11 | 10 | 4,1 | 2,7 | 765 | 29 | 16 | 6,6 | 4,4 | 1400 | 96 | 12 | 8,0 |
| 200 x 200 | 0,036 | 165 | 5 | 5,0 | 2,0 | 1,3 | 275 | 14 | 8,3 | 3,3 | 2,2 | 450 | 38 | 14 | 5,4 | 3,6 | 815 | 123 | 9,8 | 6,5 |
| 300 x 200 | 0,055 | 235 | 4 | 5,7 | 2,3 | 1,5 | 390 | 12 | 9,5 | 3,8 | 2,5 | 635 | 32 | 15 | 6,2 | 4,1 | 1160 | 107 | 11 | 7,5 |
| 400 x 200 | 0,074 | 305 | 4 | 6,4 | 2,6 | 1,7 | 500 | 11 | 10 | 4,2 | 2,8 | 810 | 29 | 17 | 6,8 | 4,5 | 1470 | 95 | 12 | 8,2 |
| 500 x 200 | 0,093 | 365 | 4 | 6,8 | 2,7 | 1,8 | 605 | 10 | 11 | 4,5 | 3,0 | 980 | 27 | 18 | 7,3 | 4,9 | 1800 | 90 | 13 | 9,0 |
| 600 x 200 | 0,112 | 430 | 4 | 7,3 | 2,9 | 2,0 | 705 | 10 | 12 | 4,8 | 3,2 | 1140 | 25 | 19 | 7,8 | 5,2 | 2100 | 85 | 14 | 9,5 |
| 700 x 200 | 0,131 | 480 | 3 | 7,6 | 3,0 | 2,0 | 800 | 9 | 13 | 5,0 | 3,4 | 1300 | 24 | 20 | 8,2 | 5,5 | 2440 | 84 | 15 | 10 |
| 300 x 250 | 0,070 | 285 | 4 | 6,1 | 2,5 | 1,6 | 475 | 11 | 10 | 4,1 | 2,7 | 765 | 29 | 16 | 6,6 | 4,4 | 1400 | 96 | 12 | 8,0 |
| 400 x 250 | 0,094 | 400 | 4 | 7,4 | 3,0 | 2,0 | 670 | 12 | 12 | 5,0 | 3,3 | 1080 | 32 | 20 | 8,0 | 5,3 | 1970 | 106 | 15 | 9,8 |
| 500 x 250 | 0,118 | 445 | 3 | 7,4 | 3,0 | 2,0 | 730 | 9 | 12 | 4,8 | 3,2 | 1180 | 24 | 20 | 7,8 | 5,2 | 2150 | 80 | 14 | 9,5 |
| 600 x 250 | 0,142 | 520 | 3 | 7,9 | 3,1 | 2,1 | 850 | 9 | 13 | 5,1 | 3,4 | 1400 | 23 | 21 | 8,5 | 5,6 | 2500 | 75 | 15 | 10 |
| 700 x 250 | 0,166 | 580 | 3 | 8,1 | 3,2 | 2,2 | 970 | 8 | 14 | 5,4 | 3,6 | 1580 | 22 | 22 | 8,8 | 5,9 | 2970 | 77 | 17 | 11 |
| 800 x 250 | 0,190 | 660 | 3 | 8,6 | 3,4 | 2,3 | 1090 | 8 | 14 | 5,7 | 3,8 | 1780 | 21 | 23 | 9,3 | 6,2 | 3340 | 74 | 17 | 12 |
| 900 x 250 | 0,214 | 730 | 3 | 9,0 | 3,6 | 2,4 | 1200 | 8 | 15 | 5,9 | 3,9 | 1970 | 20 | 24 | 9,7 | 6,5 | 3710 | 72 | 18 | 12 |
| При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза. | ||||||||||||||||||||

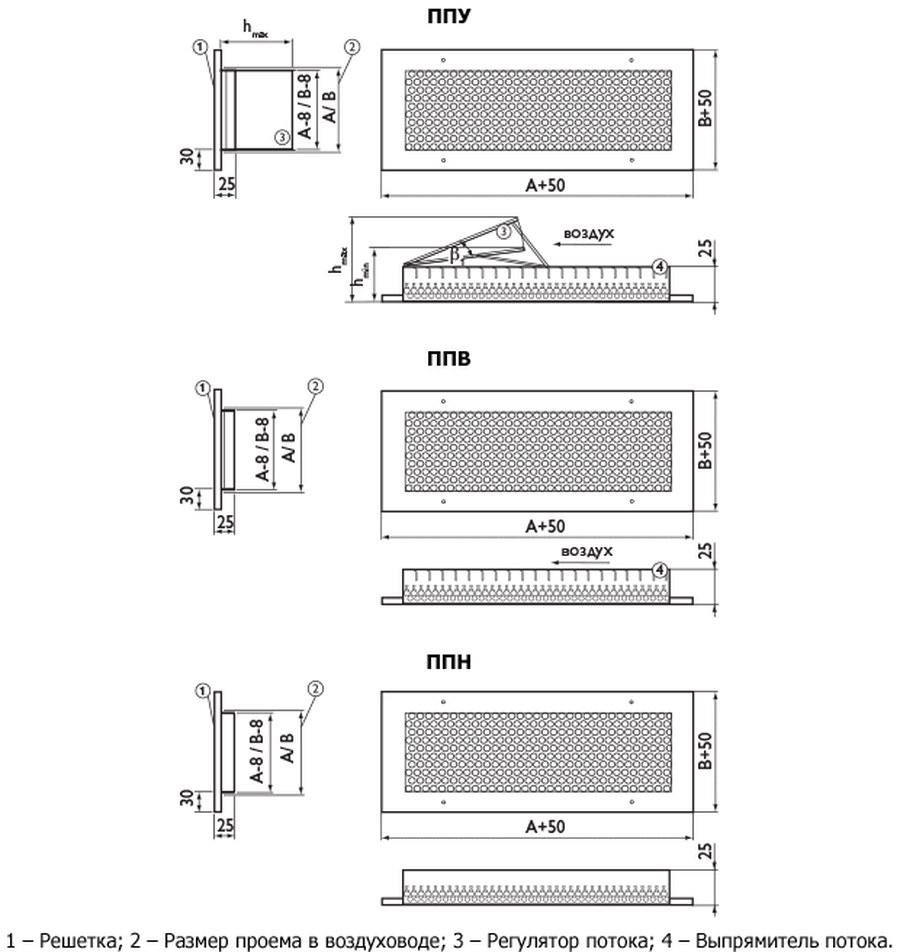

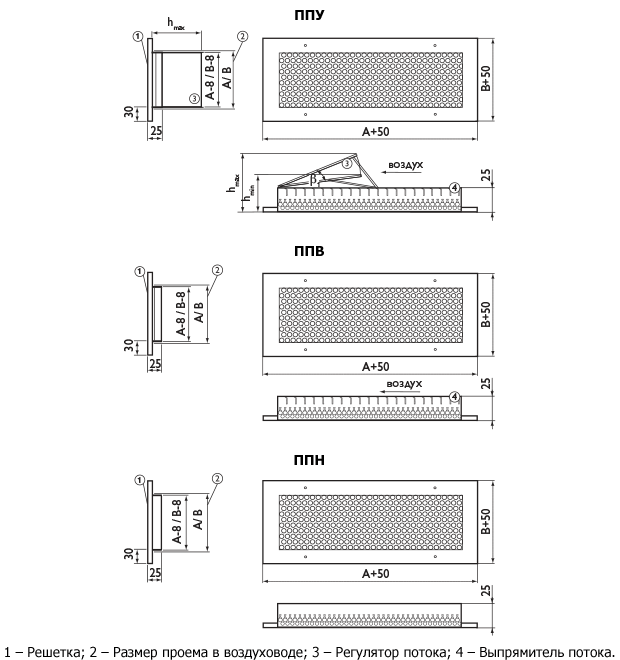

Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
