Щелевые решетки АРС, АЛС, АВС

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист АРС (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Вентиляционная решётка Арктос. 24 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

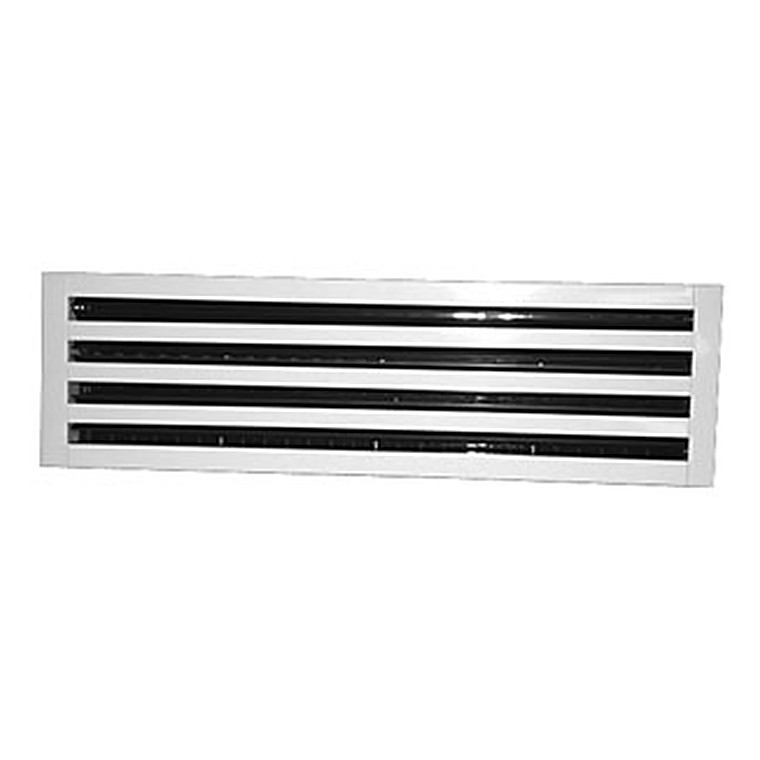

Щелевые решетки АРС, АНС, АЛС, АВС предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Щелевые решетки представляют собой конструкцию из алюминиевого профиля с числом воздухораздающих щелей от 1 до 6. В зависимости от модификации, решетки могут комплектоваться жалюзи, которые при повороте на максимальный угол α=52° обеспечивают изменение направления воздушного потока на 90° относительно плоскости симметрии решетки, а также регулятором расхода воздуха, представляющим собой две перфорированные пластины, одна из которых закреплена неподвижно, а вторая перемещается относительно первой, уменьшая площадь живого сечения решетки.

ПроизводительАрктос

Перепад давления1–6 Па

Диаметр159–314 мм

НазначениеРешетки

Документациякаталог и техлист производителя

Поставкасо склада и под заказ

Конструкция и работа

Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.

Что это даёт

Настройка направления струиИндивидуально поворачиваемые жалюзи задают угол подачи и исключают сквозняк в рабочей зоне.

Регулировка расходаКлапан за решёткой балансирует ветку без перекладки воздуховодов.

Аккуратный видАнодированный алюминий или окраска по RAL позволяют вписать решётку в любой интерьер.

Быстрый монтажКрепление скрытыми зажимами или винтами; предусмотрены монтажные рамки под разные основания.

Стойкость к средеАлюминиевый профиль не ржавеет и подходит для помещений с повышенной влажностью.

Где применяется

Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.

Как подобрать

Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.

Технические характеристики

Давления 2КСД/2КСР Число щелей	Длина решетки А, мм	Давления 2КСД/2КСР B, мм	Ød П , мм	2КСД/2КСР Кол-во патрубков, шт	Давления 2КСД/2КСР a, мм	Давления 2КСД/2КСР b, мм	Давления 2КСД/2КСР с, мм	Давления 2КСД/2КСР g, мм
1	500	41	159	1	–	142	221	100
1	1000	41	159	1	–	142	221	100
1	1500	41	159	2	750	142	221	100
1	2000	41	159	2	1000	142	221	100
2	500	80	199	1	–	182	271	125
2	1000	80	199	1	–	182	271	125
2	1500	80	199	2	750	182	271	125
2	2000	80	199	2	1000	182	271	125
3	500	119	199	1	–	222	281	130
3	1000	119	199	1	–	222	281	130
3	1500	119	199	2	750	222	281	130
3	2000	119	199	2	1000	222	281	130
4	500	158	248	1	–	272	341	160
4	1000	158	248	1	–	272	341	160
4	1500	158	248	2	750	272	341	160
4	2000	158	248	2	1000	272	341	160
5	500	197	248	1	–	312	351	165
5	1000	197	248	1	–	312	351	165
5	1500	197	248	2	750	312	351	165
5	2000	197	248	2	1000	312	351	165
6	500	236	314	1	–	352	396	200
6	1000	236	314	1	–	352	396	200
6	1500	236	314	2	750	352	396	200
6	2000	236	314	2	1000	352	396	200

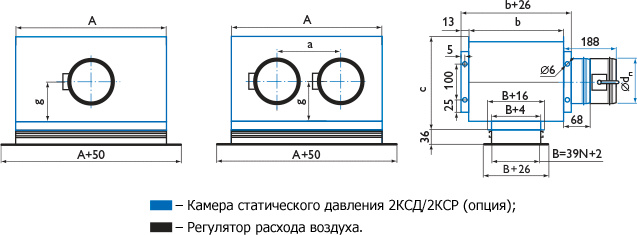

Чертежи и графики

Важно знать

Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.

Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.

В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
