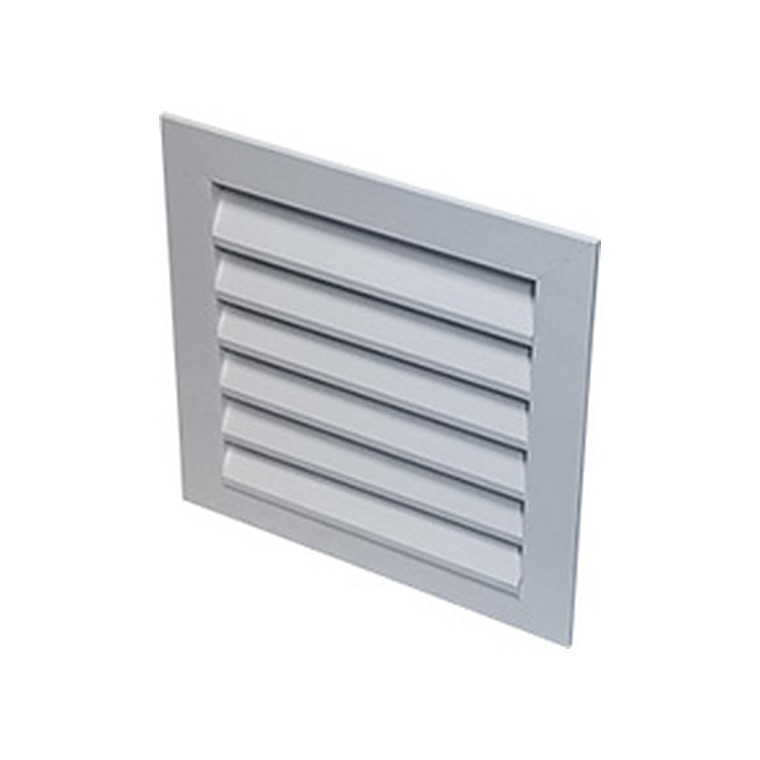

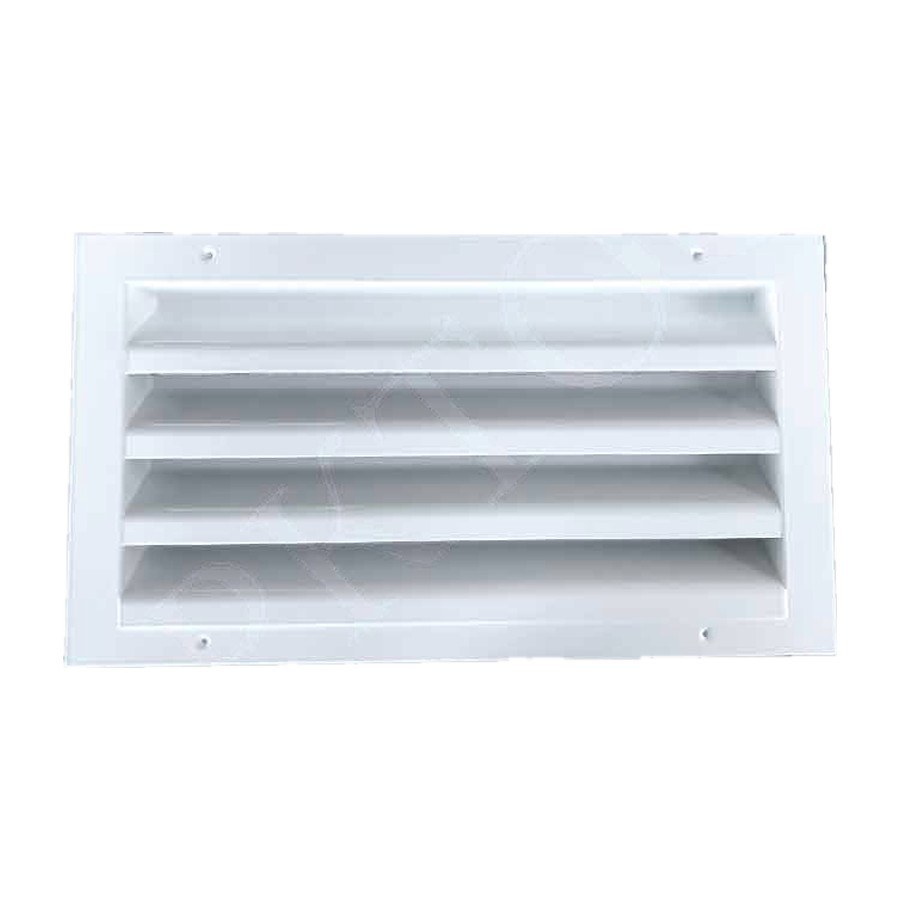

Наружные решетки АРН
Вентиляционная решётка Арктос. 19 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Наружные решетки АРН предназначены для забора свежего воздуха и удаления загрязненного воздуха из зданий. Решетки АРН представляют собой прямоугольную раму с установленными в нее неподвижными жалюзи, форма которых препятствует проникновению атмосферных осадков с улицы. В моделях АРН-С дополнительно установлена защитная сетка. Минимальный размер решетки 150×150 мм, максимальный — 2000×1950 мм, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом .
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Размер АхВ, мм Приток / Вытяжка | F 0 , м² Приток / Вытяжка | F Ж.С , м² Приток / Вытяжка | /ч Приток / Вытяжка | Па Приток / Вытяжка | /ч Приток / Вытяжка | Па Приток / Вытяжка | /ч Приток / Вытяжка | Па Приток / Вытяжка |
|---|---|---|---|---|---|---|---|---|
| APH 200 x 200 | 0,036 | 0,014 | 300 | 32/40 | 550 | 108/135 | - | - |
| APH 300 x 150 | 0,041 | 0,014 | 300 | 25/32 | 600 | 102/127 | 800 | 176/220 |
| APH 300 x 300 | 0,084 | 0,036 | 650 | 28/35 | 1100 | 79/99 | 1600 | 168/210 |
| APH 400 x 200 | 0,075 | 0,029 | 550 | 25/32 | 1000 | 83/104 | 1400 | 163/204 |
| APH 400 x 400 | 0,152 | 0,069 | 1000 | 20/25 | 1800 | 65/81 | 2700 | 146/182 |
| APH 500 x 250 | 0,118 | 0,049 | 800 | 21/27 | 1400 | 65/82 | 2000 | 133/166 |
| APH 500 x 300 | 0,143 | 0,061 | 950 | 21/26 | 1600 | 58/73 | 2600 | 154/193 |
| APH 500 x 500 | 0,240 | 0,112 | 1500 | 18/23 | 2700 | 59/73 | 4800 | 185/231 |
| APH 600 x 300 | 0,172 | 0,074 | 1100 | 19/24 | 2000 | 63/78 | 3200 | 161/201 |
| APH 600 x 350 | 0,201 | 0,089 | 1250 | 18/22 | 2400 | 66/83 | 3500 | 140/175 |
| APH 600 x 600 | 0,348 | 0,165 | 1800 | 12/15 | 3700 | 52/65 | 6400 | 157/196 |
| APH 700 x 400 | 0,270 | 0,122 | 1600 | 16/20 | 3000 | 57/72 | 5000 | 160/200 |
| APH 700 x 700 | 0,476 | 0,228 | 2500 | 13/16 | 5000 | 51/64 | 8000 | 131/163 |
| APH 800 x 500 | 0,388 | 0,180 | 2100 | 14/17 | 4100 | 52/65 | 6800 | 142/178 |
| APH 800 x 800 | 0,624 | 0,302 | 3000 | 11/13 | 5500 | 36/45 | 9000 | 96/120 |
| APH 900 x 900 | 0,792 | 0,385 | 3600 | 10/12 | 6800 | 34/43 | 12000 | 106/133 |
| APH 1000 x 500 | 0,486 | 0,226 | 2500 | 14/15 | 5000 | 49/61 | 8000 | 125/157 |
| APH 1000 x 1000 | 0,980 | 0,480 | 4000 | 8/10 | 8000 | 31/39 | 15000 | 108/136 |
| APH 1200 x 1200 | 1,410 | 0,684 | 5500 | 7/9 | 10500 | 26/32 | 20000 | 93/116 |
Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
