Решетки с фиксированными жалюзи АЛН-К, АЛР-К, АБН, АБР
⚙️ Подбор и заказ
Описание

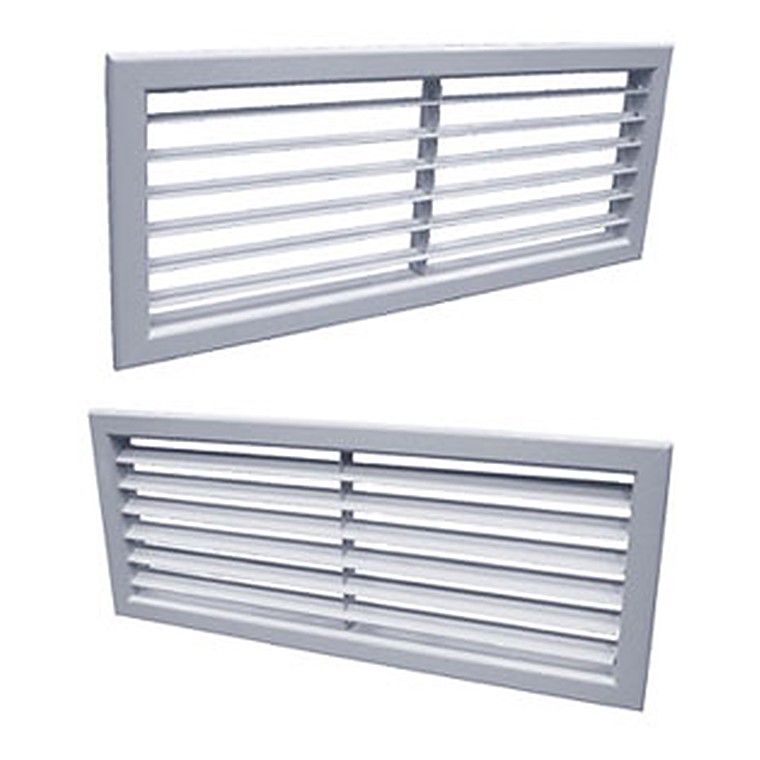

Решетки АЛН-К, АЛР-К, АВН-К, АВР-К предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Решетки АЛН-К, АЛР-К, АВН-К, АВР-К снабжены одним рядом неподвижных жалюзи. У решеток АЛН-К, АЛР-К жалюзи расположены горизонтально, у АВН-К, АВР-К повернуты на угол 30° к горизонтальной плоскости. Решетки АЛР-К, АВР-К дополнительно оснащены регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Размер АхВ, мм | F 0 , м² | Шум <20 дБ(А) перепад давленияпол.≤1 Па расход | Па Дальноб. м, при | Па Дальноб. м, при | Шум ≤20 дБ(А) расход | Шум ≤20 дБ(А) перепад давления пол | Шум ≤20 дБ(А) Дальноб. м, при | Шум ≤20 дБ(А) Дальноб. м, при | Шум =25 дБ(А) расход | Шум =25 дБ(А) перепад давления пол | Шум =25 дБ(А) Дальноб. м, при | Шум =25 дБ(А) Дальноб. м, при | Шум =35 дБ(А) расход | Шум =35 дБ(А) перепад давления пол | Шум =35 дБ(А) Дальнобойность, м | Шум =35 дБ(А) Дальнобойность, м | Шум =35 дБ(А) Дальнобойность, м | Шум =45 дБ(А) расход | Шум =45 дБ(А) перепад давления пол | Шум =45 дБ(А) Дальноб. м, при | Шум =45 дБ(А) Дальноб. м, при |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| м 3 /ч | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,5 | 0,75 | ||
| 200 x 100 | 0,014 | 30 | 2,1 | 0,8 | 190 | 10 | 13 | 5,4 | 240 | 16 | 17 | 6,8 | 350 | 35 | 25 | 9,9 | 6,6 | 510 | 74 | 14 | 9,6 |
| 300 x 100 | 0,022 | 50 | 2,8 | 1,1 | 270 | 8 | 15 | 6,1 | 330 | 13 | 19 | 7,4 | 490 | 28 | 28 | 11,0 | 7,3 | 710 | 58 | 16 | 11,0 |
| 400 x 100 | 0,030 | 65 | 3,1 | 1,3 | 350 | 8 | 17 | 6,7 | 430 | 11 | 21 | 8,3 | 630 | 25 | 30 | 12,0 | 8,1 | 910 | 51 | 18 | 12 |
| 500 x 100 | 0,039 | 80 | 3,4 | 1,4 | 420 | 6 | 18 | 7,1 | 520 | 10 | 22 | 8,8 | 760 | 21 | 32 | 13 | 8,6 | 1100 | 44 | 19 | 12 |
| 600 x 100 | 0,047 | 100 | 3,8 | 1,5 | 490 | 6 | 19 | 7,5 | 600 | 9 | 23 | 9,2 | 880 | 19 | 34 | 14 | 9,0 | 1280 | 41 | 20 | 13 |
| 150 x 150 | 0,017 | 35 | 2,2 | 0,9 | 210 | 8 | 13 | 5,4 | 260 | 13 | 17 | 6,6 | 390 | 29 | 25 | 10,0 | 6,6 | 560 | 60 | 14 | 9,5 |
| 300 x 150 | 0,036 | 75 | 3,3 | 1,3 | 380 | 6 | 17 | 6,7 | 470 | 9 | 21 | 8,3 | 690 | 20 | 30 | 12,0 | 8,1 | 1000 | 43 | 18 | 12 |
| 400 x 150 | 0,050 | 100 | 3,7 | 1,5 | 490 | 5 | 18 | 7,3 | 600 | 8 | 22 | 8,9 | 880 | 17 | 33 | 13 | 8,7 | 1280 | 36 | 19 | 13 |
| 500 x 150 | 0,063 | 130 | 4,3 | 1,7 | 590 | 5 | 20 | 7,8 | 730 | 7 | 24 | 9,7 | 1070 | 16 | 36 | 14 | 9,5 | 1550 | 34 | 21 | 14 |
| 600 x 150 | 0,076 | 150 | 4,5 | 1,8 | 690 | 5 | 21 | 8,3 | 850 | 7 | 26 | 10,0 | 1240 | 15 | 37 | 15 | 10,0 | 1800 | 31 | 22 | 15 |
| 700 x 150 | 0,089 | 170 | 4,7 | 1,9 | 790 | 4 | 22 | 8,8 | 970 | 7 | 27 | 11,0 | 1420 | 14 | 40 | 16 | 11,0 | 2050 | 29 | 23 | 15 |
| 800 x 150 | 0,102 | 200 | 5,2 | 2,1 | 890 | 4 | 23 | 9,3 | 1080 | 6 | 28 | 11,0 | 1590 | 13 | 41 | 17 | 11,0 | 2300 | 28 | 24 | 16 |
| 200 x 200 | 0,032 | 70 | 3,3 | 1,3 | 350 | 7 | 16 | 6,5 | 430 | 10 | 20 | 8,0 | 630 | 22 | 29 | 12 | 7,8 | 910 | 45 | 17 | 11 |
| 300 x 200 | 0,050 | 100 | 3,7 | 1,5 | 490 | 5 | 18 | 7,3 | 600 | 8 | 22 | 8,9 | 880 | 17 | 33 | 13 | 8,7 | 1280 | 36 | 19 | 13 |
| 400 x 200 | 0,069 | 130 | 4,1 | 1,6 | 620 | 4 | 20 | 7,9 | 770 | 7 | 24 | 9,8 | 1130 | 15 | 36 | 14 | 9,6 | 1630 | 31 | 21 | 14 |
| 500 x 200 | 0,087 | 160 | 4,5 | 1,8 | 750 | 4 | 21 | 8,5 | 930 | 6 | 26 | 11,0 | 1360 | 14 | 38 | 15 | 10,0 | 1970 | 28 | 22 | 15 |
| 600 x 200 | 0,105 | 200 | 5,1 | 2,1 | 890 | 4 | 23 | 9,2 | 1080 | 6 | 28 | 11,0 | 1590 | 13 | 41 | 16 | 11,0 | 2300 | 27 | 24 | 16 |
| 700 x 200 | 0,123 | 230 | 5,5 | 2,2 | 1010 | 4 | 24 | 9,6 | 1230 | 6 | 29 | 12,0 | 1810 | 12 | 43 | 17 | 11,0 | 2620 | 25 | 25 | 17 |
| 800 x 200 | 0,141 | 270 | 6,0 | 2,4 | 1130 | 4 | 25 | 10,0 | 1380 | 5 | 31 | 12,0 | 2020 | 11 | 45 | 18 | 12,0 | 2930 | 24 | 26 | 17 |
| 1000 x 200 | 0,177 | 340 | 6,7 | 2,7 | 1370 | 3 | 27 | 11,0 | 1660 | 5 | 33 | 13,0 | 2440 | 11 | 48 | 19 | 13,0 | 3540 | 22 | 28 | 19 |
| 300 x 300 | 0,079 | 150 | 4,4 | 1,8 | 690 | 4 | 20 | 8,2 | 850 | 6 | 25 | 10,0 | 1240 | 14 | 37 | 15 | 9,8 | 1800 | 29 | 21 | 14 |
| 400 x 300 | 0,107 | 200 | 5,1 | 2,0 | 890 | 4 | 23 | 9,1 | 1080 | 6 | 28 | 11,0 | 1590 | 12 | 41 | 16 | 11,0 | 2300 | 26 | 23 | 16 |
| 500 x 300 | 0,135 | 250 | 5,7 | 2,3 | 1070 | 3 | 24 | 9,7 | 1310 | 5 | 30 | 12,0 | 1920 | 11 | 44 | 17 | 12,0 | 2780 | 24 | 25 | 17 |
| 600 x 300 | 0,163 | 300 | 6,2 | 2,5 | 1250 | 3 | 26 | 10,0 | 1520 | 5 | 31 | 13,0 | 2240 | 10 | 46 | 18 | 12,0 | 3240 | 22 | 27 | 18 |
| 700 x 300 | 0,191 | 350 | 6,7 | 2,7 | 1420 | 3 | 27 | 11,0 | 1730 | 5 | 33 | 13,0 | 2550 | 10 | 49 | 19 | 13,0 | 3690 | 21 | 28 | 19 |
| 800 x 300 | 0,219 | 400 | 7,1 | 2,8 | 1590 | 3 | 28 | 11,0 | 1940 | 4 | 35 | 14,0 | 2850 | 9 | 51 | 20 | 14,0 | 4130 | 20 | 29 | 20 |
| 1000 x 300 | 0,275 | 500 | 7,9 | 3,2 | 1920 | 3 | 31 | 12,0 | 2340 | 4 | 37 | 15,0 | 3440 | 9 | 55 | 22 | 15,0 | 4980 | 18 | 32 | 21 |

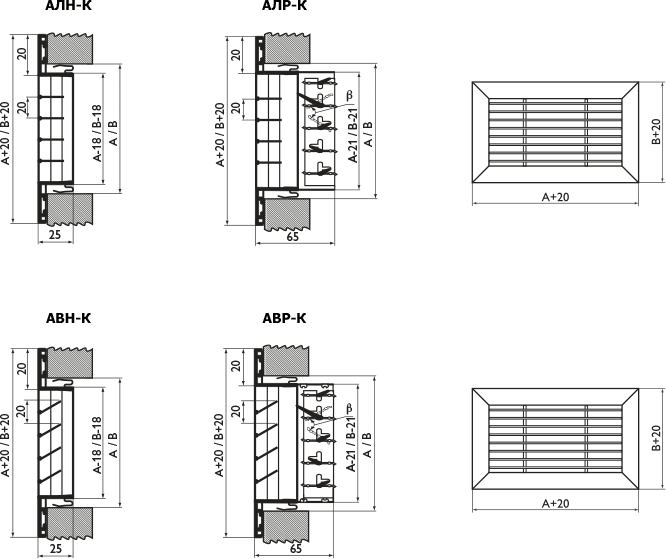

Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
