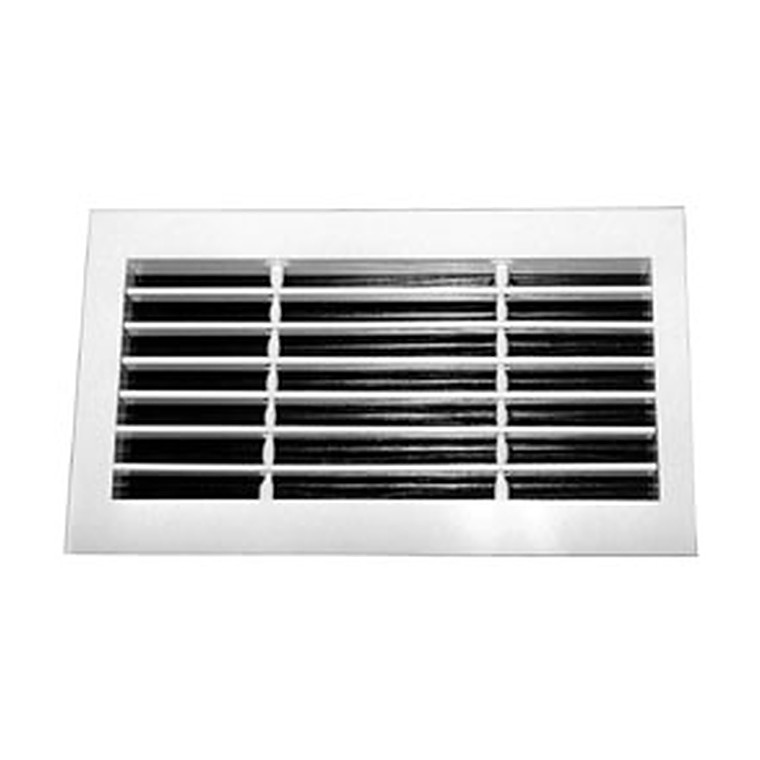

Решетки с фиксированными жалюзи АЛН, АЛР-М
⚙️ Подбор и заказ
Описание
Решетки АЛН, АЛР, АВН, АВР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования воздуха в помещениях различного назначения. Решетки АЛН, АЛР, АВН, АВР снабжены одним рядом неподвижных жалюзи. У решеток АЛН, АЛР жалюзи расположены горизонтально, у АВН, АВР повернуты на угол 30° к горизонтальной плоскости. Решетки АЛР и АВР дополнительно оснащены встроенным регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Типоразмер | F 0 , м² | Шум <20 дБ(А) перепад давленияпол.≤1 Па расход | Па Дальноб. м, при | Па Дальноб. м, при | Шум =20 дБ(А) расход | Шум =20 дБ(А) перепад давления пол | Шум =20 дБ(А) Дальноб. м, при | Шум =20 дБ(А) Дальноб. м, при | Шум =25 дБ(А) расход | Шум =25 дБ(А) перепад давления пол | Шум =25 дБ(А) Дальноб. м, при | Шум =25 дБ(А) Дальноб. м, при | Шум =35 дБ(А) расход | Шум =35 дБ(А) перепад давления пол | Шум =35 дБ(А) Дальнобойность, м | Шум =35 дБ(А) Дальнобойность, м | Шум =35 дБ(А) Дальнобойность, м | Шум =45 дБ(А) расход | Шум =45 дБ(А) перепад давления пол | Шум =45 дБ(А) Дальноб. м, при | Шум =45 дБ(А) Дальноб. м, при |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| м 3 /ч | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | 0,75 | м 3 /ч | Па | 0,5 | 0,75 | ||
| 200 x 100 | 0,018 | 30 | 1,9 | 0,7 | 150 | 5 | 9,3 | 3,7 | 190 | 7 | 12 | 4,7 | 290 | 17 | 18 | 7,2 | 4,8 | 450 | 41 | 11 | 7,5 |
| 300 x 100 | 0,027 | 50 | 2,5 | 1,0 | 210 | 4 | 11 | 4,3 | 260 | 6 | 13 | 5,3 | 410 | 15 | 21 | 8,3 | 5,5 | 650 | 38 | 13 | 8,8 |
| 400 x 100 | 0,036 | 65 | 2,9 | 1,1 | 270 | 4 | 12 | 4,7 | 340 | 6 | 15 | 6,0 | 540 | 15 | 24 | 9,5 | 6,3 | 850 | 36 | 15 | 10 |
| 500 x 100 | 0,045 | 80 | 3,1 | 1,3 | 330 | 3 | 13 | 5,2 | 420 | 6 | 16 | 6,6 | 660 | 14 | 26 | 10 | 6,9 | 1040 | 35 | 16 | 11 |
| 600 x 100 | 0,054 | 100 | 3,6 | 1,4 | 390 | 3 | 14 | 5,6 | 490 | 5 | 18 | 7,0 | 780 | 14 | 28 | 11 | 7,5 | 1230 | 34 | 18 | 12 |
| 150 x 150 | 0,020 | 35 | 2,1 | 0,8 | 170 | 5 | 10 | 4,0 | 210 | 7 | 12 | 4,9 | 320 | 17 | 19 | 7,5 | 5,0 | 500 | 41 | 12 | 7,9 |
| 300 x 150 | 0,041 | 75 | 3,1 | 1,2 | 300 | 3 | 12 | 4,9 | 380 | 6 | 16 | 6,3 | 600 | 14 | 25 | 9,9 | 6,6 | 950 | 35 | 16 | 10 |
| 400 x 150 | 0,055 | 100 | 3,6 | 1,4 | 390 | 3 | 14 | 5,5 | 490 | 5 | 17 | 7,0 | 780 | 13 | 28 | 11 | 7,4 | 1230 | 32 | 17 | 12 |
| 500 x 150 | 0,070 | 130 | 4,1 | 1,6 | 470 | 3 | 15 | 5,9 | 600 | 5 | 19 | 7,6 | 950 | 12 | 30 | 12 | 8,0 | 1510 | 30 | 19 | 13 |
| 600 x 150 | 0,084 | 150 | 4,3 | 1,7 | 560 | 3 | 16 | 6,4 | 710 | 5 | 20 | 8,2 | 1120 | 12 | 32 | 13 | 8,6 | 1770 | 29 | 20 | 14 |
| 700 x 150 | 0,098 | 170 | 4,5 | 1,8 | 640 | 3 | 17 | 6,8 | 810 | 4 | 22 | 8,6 | 1290 | 11 | 34 | 14 | 9,2 | 2040 | 28 | 22 | 14 |
| 800 x 150 | 0,112 | 200 | 5,0 | 2,0 | 720 | 3 | 18 | 7,2 | 910 | 4 | 23 | 9,1 | 1460 | 11 | 36 | 15 | 9,7 | 2300 | 27 | 23 | 15 |
| 200 x 200 | 0,036 | 70 | 3,1 | 1,2 | 270 | 4 | 12 | 4,7 | 340 | 6 | 15 | 6,0 | 540 | 15 | 24 | 9 | 6,3 | 850 | 36 | 15 | 10 |
| 300 x 200 | 0,055 | 100 | 3,6 | 1,4 | 390 | 3 | 14 | 5,5 | 490 | 5 | 17 | 7,0 | 780 | 13 | 28 | 11 | 7,4 | 1230 | 32 | 17 | 12 |
| 400 x 200 | 0,074 | 130 | 4,0 | 1,6 | 500 | 3 | 15 | 6,1 | 640 | 5 | 20 | 7,8 | 1010 | 12 | 31 | 12 | 8,3 | 1590 | 30 | 19 | 13 |
| 500 x 200 | 0,093 | 160 | 4,4 | 1,7 | 610 | 3 | 17 | 6,7 | 780 | 5 | 21 | 8,5 | 1230 | 11 | 34 | 13 | 9,0 | 1950 | 28 | 21 | 14 |
| 600 x 200 | 0,112 | 200 | 5,0 | 2,0 | 720 | 3 | 18 | 7,2 | 910 | 4 | 23 | 9,1 | 1460 | 11 | 36 | 15 | 9,7 | 2300 | 27 | 23 | 15 |
| 700 x 200 | 0,131 | 230 | 5,3 | 2,1 | 830 | 3 | 19 | 7,6 | 1050 | 4 | 24 | 9,7 | 1670 | 11 | 38 | 15 | 10,0 | 2640 | 26 | 24 | 16 |
| 800 x 200 | 0,150 | 270 | 5,8 | 2,3 | 940 | 3 | 20 | 8,1 | 1180 | 4 | 25 | 10,0 | 1890 | 10 | 41 | 16 | 11,0 | 2980 | 26 | 26 | 17 |
| 1000 x 200 | 0,188 | 340 | 6,5 | 2,6 | 1140 | 2 | 22 | 8,8 | 1450 | 4 | 28 | 11,0 | 2300 | 10 | 44 | 18 | 12,0 | 3650 | 24 | 28 | 19 |
| 300 x 300 | 0,084 | 150 | 4,3 | 1,7 | 560 | 3 | 16 | 6,4 | 710 | 5 | 20 | 8,2 | 1120 | 12 | 32 | 13 | 8,6 | 1770 | 29 | 20 | 14 |
| 400 x 300 | 0,113 | 200 | 5,0 | 2,0 | 720 | 3 | 18 | 7,1 | 910 | 4 | 23 | 9,0 | 1460 | 11 | 36 | 14 | 9,7 | 2300 | 27 | 23 | 15 |
| 500 x 300 | 0,142 | 250 | 5,5 | 2,2 | 880 | 2 | 19 | 7,8 | 1120 | 4 | 25 | 9,9 | 1780 | 10 | 39 | 16 | 10,0 | 2810 | 25 | 25 | 17 |
| 600 x 300 | 0,171 | 300 | 6,0 | 2,4 | 1040 | 2 | 21 | 8,4 | 1310 | 4 | 26 | 11,0 | 2100 | 10 | 42 | 17 | 11,0 | 3320 | 24 | 27 | 18 |
| 700 x 300 | 0,200 | 350 | 6,5 | 2,6 | 1190 | 2 | 22 | 8,9 | 1510 | 4 | 28 | 11,0 | 2410 | 9 | 45 | 18 | 12,0 | 3810 | 24 | 28 | 19 |
| 800 x 300 | 0,229 | 400 | 7,0 | 2,8 | 1340 | 2 | 23 | 9,3 | 1700 | 4 | 30 | 12,0 | 2710 | 9 | 47 | 19 | 13,0 | 4300 | 23 | 30 | 20 |
| 1000 x 300 | 0,287 | 500 | 7,8 | 3,1 | 1640 | 2 | 26 | 10,0 | 2070 | 3 | 32 | 13,0 | 3310 | 9 | 51 | 21 | 14,0 | 5260 | 22 | 33 | 22 |

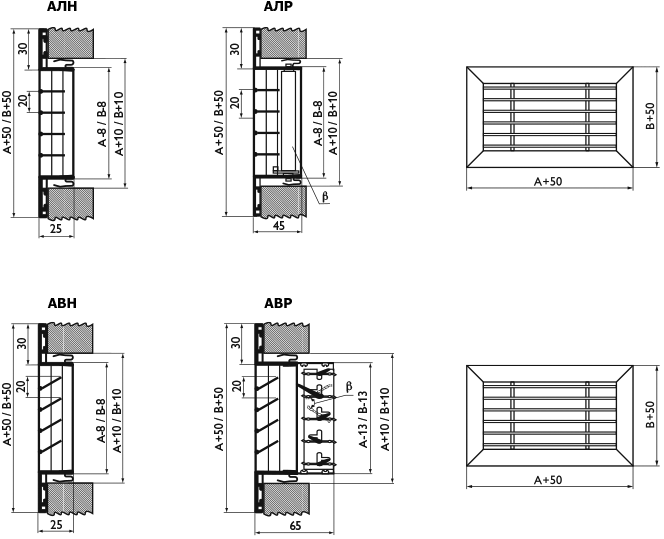

Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
