Привод воздушной заслонки DAC-LF24-02SM
✓ Всегда в наличии / под заказ
Доставка по всей России
Артикул: DAC-LF24-02SM
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты
Привод воздушной заслонки DAC-LF24-02SM используется в системах вентиляции и кондиционирования воздуха в составе клапанов притока и или вытяжки воздуха.
⚙️ Подбор и заказ
Технические данные
Характеристики
Тип регулирования
Плавное
Напряжение
AC/DC 24В
Крутящий момент
2
Термодатчик
Нет
Производитель
DACOND
Назначение
Для воздушных клапанов
Наименование привода
LF
Наличие возвратной пружины
Да
Подробно
Описание
Привод воздушной заслонки DAC-LF24-02SM — привод воздушной заслонки для систем вентиляции и кондиционирования. При пропадании питания возвратная пружина закрывает заслонку и защищает калорифер от размораживания.
Крутящий момент2 Н·м
Напряжение питанияAC 24 В;DC 24 В
Возвратная пружинаесть
Управляющий сигналплавный 0(2)–10 В, 0(4)–20 мА
Площадь заслонкидо 0,5 м²
Время открытия60 с
Время возврата пружиной30 с
Степень защитыIP54
Ресурс70 000 циклов
Вес1,0 кг
Габариты (В×Ш×Г)124×81×84 мм
Как работает
Привод устанавливается прямо на вал заслонки и поворачивает её в пределах 0–90°. Открытие выполняет электродвигатель, закрытие — запасённая энергия пружины: при снятии питания заслонка возвращается в исходное положение за 30 секунд.
Что это даёт
Прямой монтаж на валНе нужны тяги и рычаги — привод садится на квадрат вала заслонки.
Защита калорифераПлавное управление 0(2)–10 В даёт точное поддержание расхода.
Концевые выключателиПоложение заслонки передаётся в систему управления.
Ресурс 70 000 цикловМеханизм рассчитан на ежедневную работу в составе приточной установки.
Замена без переделокПрисоединительные размеры совпадают с приводами AIRS — подбираем аналог.
Где применяется
- Приточные и вытяжные установки: клапаны наружного воздуха и рециркуляции
- Системы вентиляции жилых, административных и торговых зданий
- Промышленные цеха, склады, паркинги
- Узлы обвязки калориферов и охладителей
- Модернизация систем автоматики — замена приводов других марок
Как подобрать и смонтировать
- Момент подбирают по площади заслонки: 5–6 Н·м на квадратный метр
- Для 600×600 мм достаточно 5 Н·м, для 1000×1000 мм нужно 10–15 Н·м
- Плавное управление (индекс M) нужно, если расходом управляет контроллер по датчику
- Направление вращения задаётся переключателем на корпусе привода

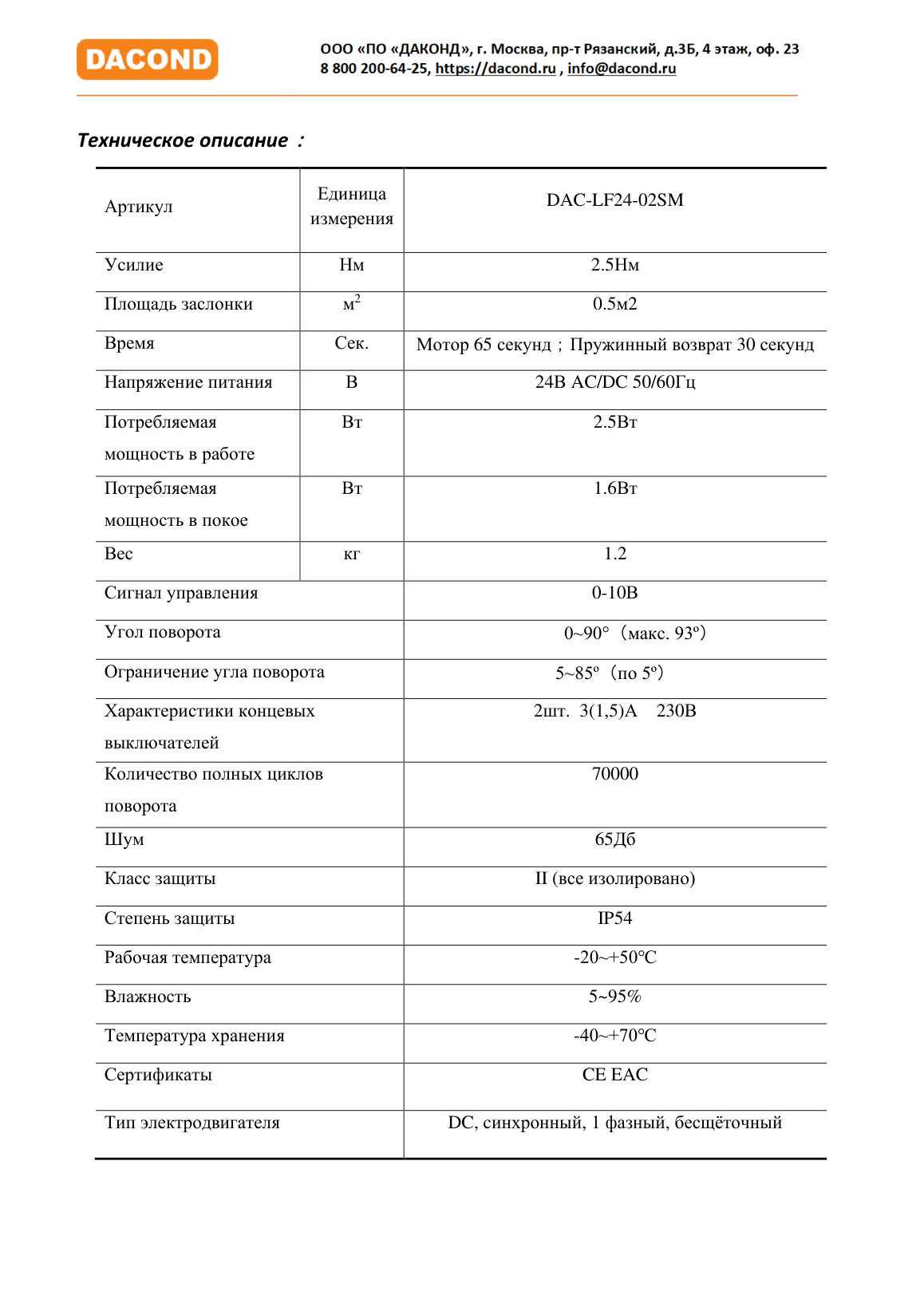

Технические характеристики
| Артикул | DAC-LF24-02SM |
| Серия | DAC-LF |
| Тип применения | Для приточной / вытяжной вентиляции |
| Крутящий момент | 2 Н·м |
| Площадь заслонки | до 0,5 м² |
| Напряжение питания | AC 24 В;DC 24 В |
| Возвратная пружина | есть |
| Управляющий сигнал | плавный 0(2)–10 В, 0(4)–20 мА |
| Время открытия | 60 с |
| Время возврата пружиной | 30 с |
| Потребляемая мощность | 2,5 Вт |
| Мощность в режиме ожидания | 1,6 Вт |
| Угол поворота | 0–90° (максимум 93°) |
| Вспомогательные переключатели | 3 (1,5) А 250 В |
| Ресурс | 70 000 циклов |
| Уровень шума | 50 дБ при работе с двигателем, 62 дБ при срабатывании пружины |
| Сечение провода | 0,5 мм² |
| Класс защиты от поражения током | III |
| Степень защиты | IP54 |
| Температура эксплуатации | от −20 до +50 °C |
| Температура хранения | от −40 до +70 °C |
| Относительная влажность | 5–95 % без конденсации |
| Вес | 1,0 кг |
| Габариты (В×Ш×Г) | 124×81×84 мм |
С этим обычно заказывают
Важно знать
ВажноНе превышайте допустимый момент: перегруженный привод не доводит заслонку до уплотнения и клапан подтравливает воздух.
Обратите вниманиеПриводы 230 В и 24 В не взаимозаменяемы — проверяйте питание в шкафу автоматики перед заказом.
Подбор. Назовите параметры объекта — подберём модель, приложим паспорт и предложим аналог AIRS, если нужны другие сроки. Гарантия производителя — 24 месяца.
