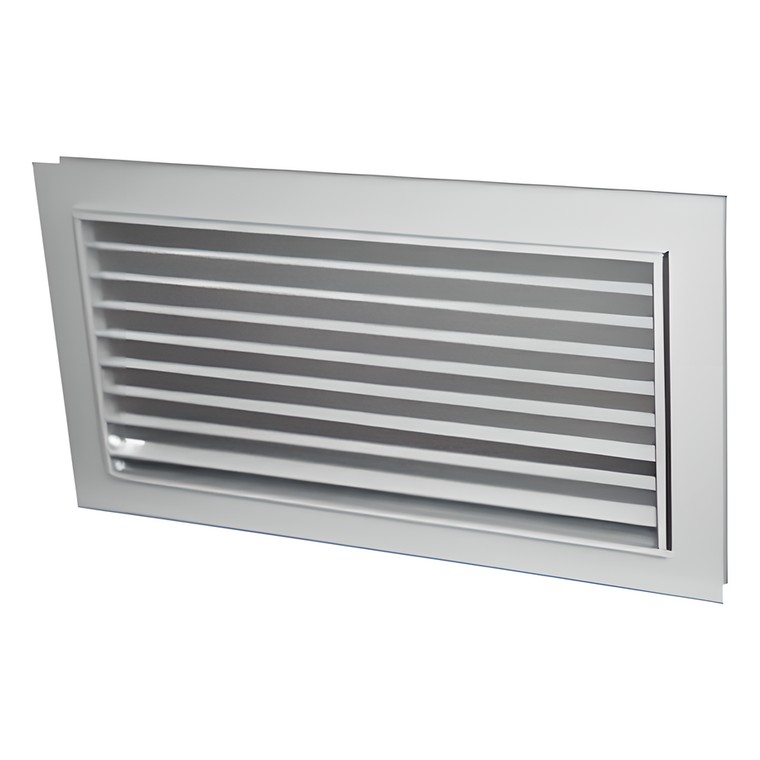

Переточная решетка АП
⚙️ Подбор и заказ
Описание
Переточные решетки АП предназначены для перераспределения воздуха между помещениями. Решетки состоят из двух прямоугольных рам — наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или стенах толщиной от 25 до 50 мм. Минимальный размер решетки 100×100 мм, максимальный — 1000 мм по одной из сторон, с шагом 50 мм.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| V Ж.С. , м/с | V Ж.С. , м/с | V Ж.С. , м/с | V Ж.С. , м/с | V Ж.С. , м/с | V Ж.С. , м/с | V Ж.С. , м/с | V Ж.С. , м/с | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | F 0 , | F Ж.С. , | 0,2 | 0,4 | 0,6 | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 |
| размер | м 2 | м 2 | Потери полного давления ∆Р полн , Па | Потери полного давления ∆Р полн , Па | Потери полного давления ∆Р полн , Па | Потери полного давления ∆Р полн , Па | Потери полного давления ∆Р полн , Па | Потери полного давления ∆Р полн , Па | Потери полного давления ∆Р полн , Па | Потери полного давления ∆Р полн , Па |
| АxВ, мм | 0,1 | 0,3 | 0,7 | 1,3 | 2,0 | 4,4 | 7,9 | 12,3 | ||
| 300 x 150 | 0,039 | 0,021 | 15 | 30 | 45 | 60 | 76 | 115 | 150 | 190 |
| 300 x 200 | 0,054 | 0,029 | 21 | 42 | 63 | 84 | 105 | 160 | 210 | 260 |
| 300 x 250 | 0,068 | 0,036 | 26 | 52 | 78 | 100 | 130 | 190 | 260 | 320 |
| 350 x 150 | 0,046 | 0,025 | 18 | 36 | 55 | 70 | 90 | 135 | 180 | 225 |
| 350 x 200 | 0,063 | 0,034 | 24 | 50 | 75 | 100 | 120 | 185 | 245 | 310 |
| 400 x 150 | 0,053 | 0,029 | 21 | 42 | 65 | 85 | 105 | 155 | 210 | 260 |
| 400 x 200 | 0,073 | 0,040 | 29 | 60 | 85 | 115 | 145 | 215 | 290 | 360 |
| 500 x 150 | 0,067 | 0,037 | 27 | 55 | 80 | 110 | 135 | 200 | 265 | 330 |
| 500 x 200 | 0,091 | 0,05 | 36 | 70 | 110 | 145 | 180 | 270 | 360 | 450 |
| 500 x 250 | 0,116 | 0,064 | 46 | 90 | 140 | 185 | 230 | 350 | 460 | 580 |
| 600 x 200 | 0,110 | 0,061 | 44 | 88 | 130 | 180 | 220 | 330 | 440 | 550 |
| 600 x 250 | 0,139 | 0,078 | 56 | 110 | 170 | 225 | 280 | 420 | 560 | 700 |
Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
