Осевые вентиляторы ECW EC
⚙️ Подбор и заказ
Описание
Осевые вентиляторы ECW EC — канальные вентиляторы CK EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы CK EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54, клеммной коробки – IP 54.
Конструкция и работа
Рабочее колесо с профильными лопатками перемещает воздух вдоль оси вращения. Такая схема даёт большой расход при небольшом сопротивлении сети, поэтому осевые вентиляторы ставят в стену, в проём или на короткий участок воздуховода.
- Установка. Вентиляторы могут быть установлены в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
- Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Проветривание производственных и складских помещений, вентиляция гаражей и мастерских, подпор и вытяжка на коротких трактах, охлаждение технологического оборудования.
Как подобрать
Осевые вентиляторы подбирают по расходу при малом располагаемом давлении: если сеть длинная и с большим числом отводов, выбирайте канальный или радиальный вентилятор. Проверьте диаметр проёма, направление потока и наличие защитной решётки.
Технические характеристики
| Модель | СК 100 C EC, 230/50 | СК 125 C EC, 230/50 | СК 160 B EС, 230/50 | СК 160 C EC, 230/50 | СК 200 A EC, 230/50 | СК 200 B EC, 230/50 | СК 250 A EC, 230/50 | СК 250 B EC, 230/50 | СК 315 B EC, 230/50 | СК 315 C EC, 230/50 |
|---|---|---|---|---|---|---|---|---|---|---|
| мощн., Вт | 111 | 106 | 110 | 121 | 120 | 154 | 115 | 155 | 159 | 226 |
| Ток, А | 0,90 | 0,87 | 0,89 | 0,99 | 0,97 | 1,21 | 0,95 | 1,25 | 1,22 | 1,00 |
| вращ., об/мин | 3600 | 3540 | 3600 | 2900 | 2900 | 3250 | 2900 | 3330 | 2760 | 2624 |
| t, °C | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| защиты эл/двигателя | IP 54 | IP 54 | IP 44 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 44 | IP 44 |

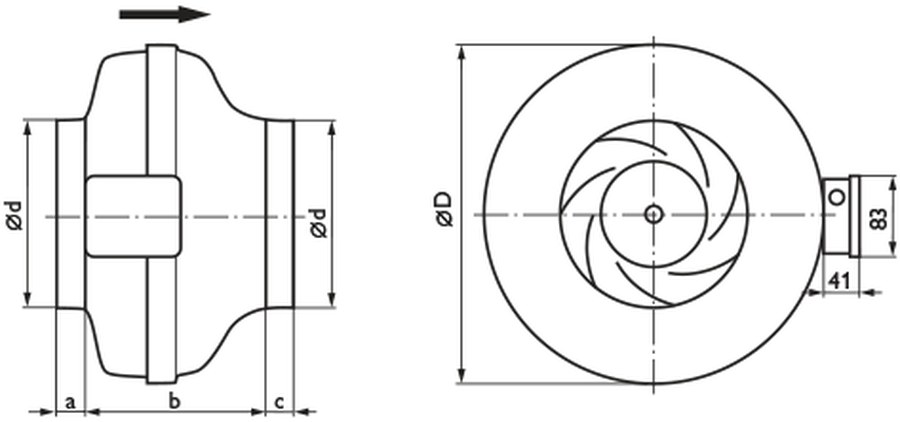

| мм a | 26 | 27 | 30 | 30 | 33 | 33 | 33 | 33 | 32 | 32 |
| мм b | 136 | 134 | 133 | 164 | 160 | 160 | 160 | 160 | 185 | 185 |
| мм c | 26 | 27 | 32 | 32 | 35 | 35 | 35 | 35 | 40 | 40 |
| мм Ød | 99 | 124 | 159 | 159 | 199 | 199 | 249 | 249 | 314 | 314 |
| мм ØD | 243 | 243 | 271 | 345 | 345 | 345 | 345 | 345 | 402 | 402 |
| Вес, кг | 2,6 | 2,6 | 2,8 | 3,9 | 4,0 | 4,0 | 4,1 | 4,1 | 5,4 | 6,2 |
| эл. подкл. | 30 | 30 | 30 | 30 | 30 | 31 | 30 | 31 | 31 | 31 |

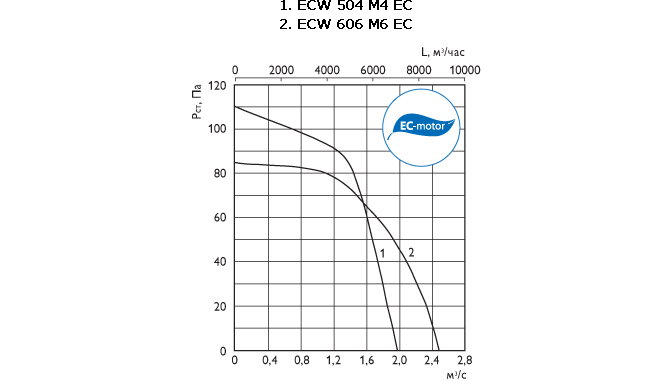

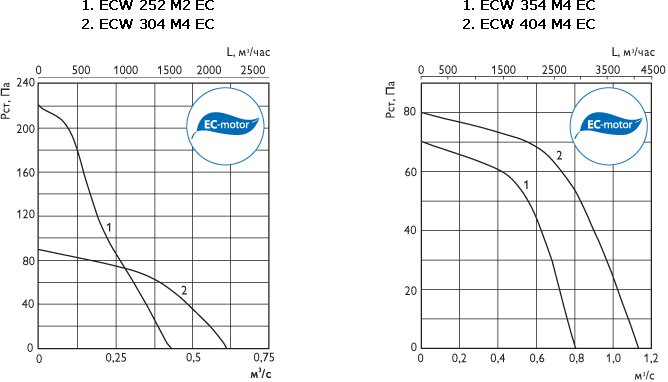

Чертежи и графики
Важно знать
Осевой вентилятор плохо работает на сеть с высоким сопротивлением — расход резко падает.
Устанавливайте защитную решётку со стороны свободного всасывания, если колесо доступно для персонала.
При наружной установке предусмотрите козырёк или жалюзийную решётку от осадков.
