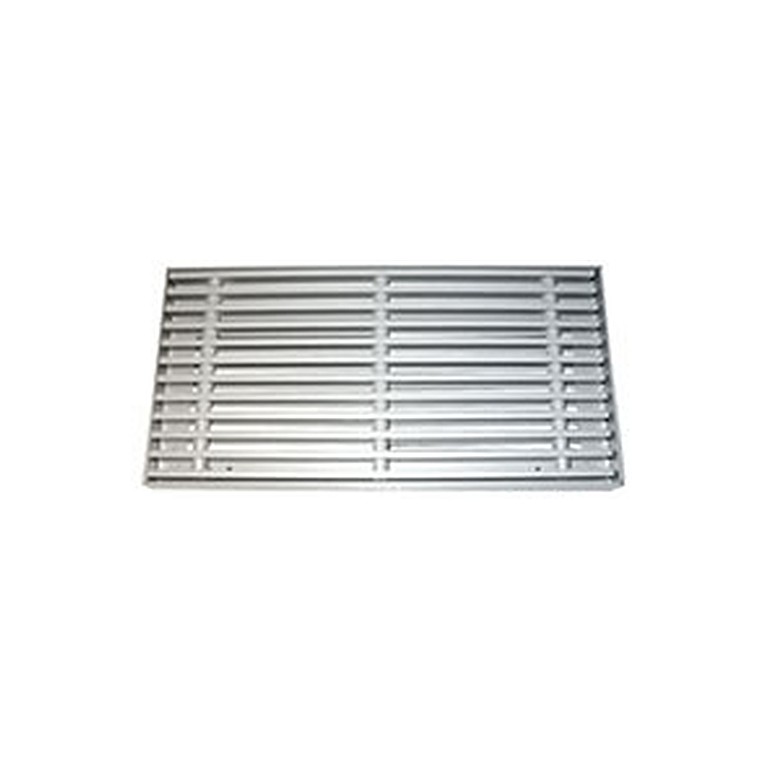

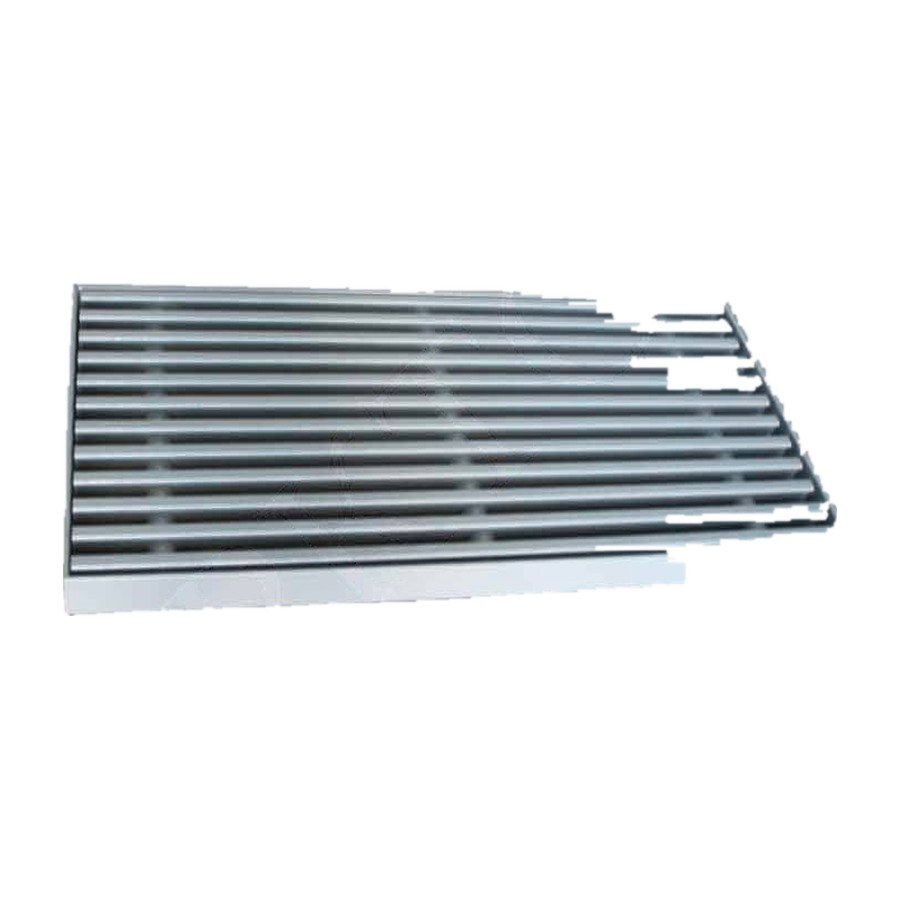

Напольные блочные решетки РНБ
Вентиляционная решётка Арктос. 16 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Напольные блочные решетки РНБ предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях, оборудованных фальшполами, а также для систем воздушного отопления. Напольные решетки представляют собой блок жалюзи, установленный в прочной раме. Блок жалюзи съёмный, что обеспечивает доступ к элементам системы вентиляции, кондиционирования или воздушного отопления. В решетке РНБ жалюзи жестко зафиксированы. Решетки РНБ комплектуются двутавровым (шаг 12,5 или 16,9 мм) или угловым (шаг 13,5 или 17,9 мм) профилем. Минимальный размер решетки РНБ — 100×50 мм, максимальный размер РНБ — 2000×400 мм с шагом 50 мм.
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Типоразмер А x В, мм | F 0 , м² | Двутавровым профилем Вес, кг | Двутавровым профилем Вес, кг | Угловым профилем Вес, кг | Угловым профилем Вес, кг |
|---|---|---|---|---|---|
| 500 x 100 | 0,028 | 1,0 | 0,9 | 1,0 | 0,8 |
| 500 x 200 | 0,074 | 1,7 | 1,5 | 1,8 | 1,5 |
| 500 x 300 | 0,120 | 2,5 | 2,1 | 2,5 | 2,1 |
| 500 x 400 | 0,166 | 3,2 | 2,6 | 3,3 | 2,7 |
| 1000 x 100 | 0,058 | 1,8 | 1,6 | 1,9 | 1,6 |
| 1000 x 200 | 0,154 | 3,3 | 2,7 | 3,3 | 2,8 |
| 1000 x 300 | 0,250 | 4,6 | 3,8 | 4,7 | 3,9 |
| 1000 x 400 | 0,346 | 6,0 | 4,9 | 6,2 | 5,2 |
| 1500 x 100 | 0,088 | 2,7 | 2,3 | 2,7 | 2,3 |
| 1500 x 200 | 0,234 | 4,7 | 3,9 | 4,8 | 4,1 |
| 1500 x 300 | 0,380 | 6,8 | 5,5 | 6,8 | 5,7 |
| 1500 x 400 | 0,526 | 8,8 | 7,1 | 9,1 | 7,5 |
| 2000 x 100 | 0,118 | 3,5 | 3,0 | 3,5 | 2,9 |
| 2000 x 200 | 0,314 | 6,2 | 5,1 | 6,3 | 5,3 |
| 2000 x 300 | 0,510 | 8,8 | 7,2 | 9,0 | 7,4 |
| 2000 x 400 | 0,706 | 11,5 | 9,3 | 12,0 | 9,8 |

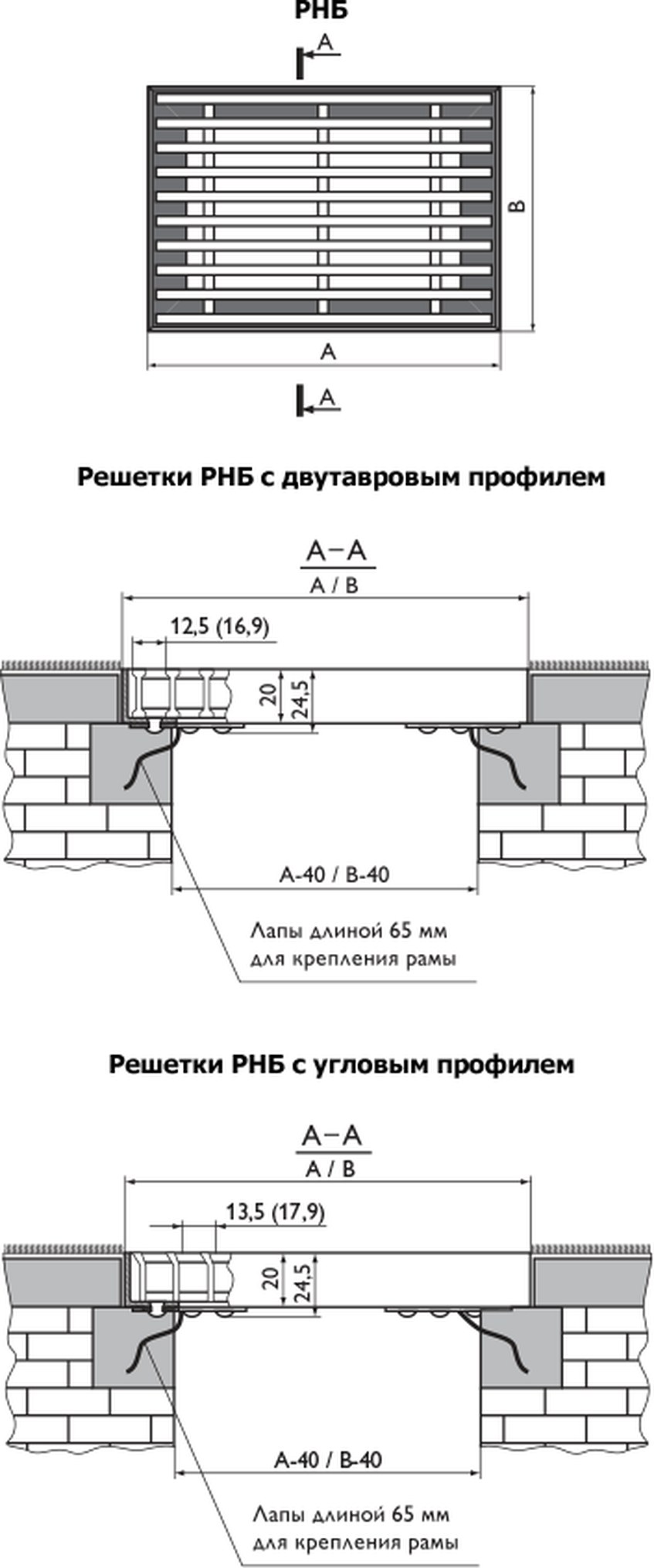

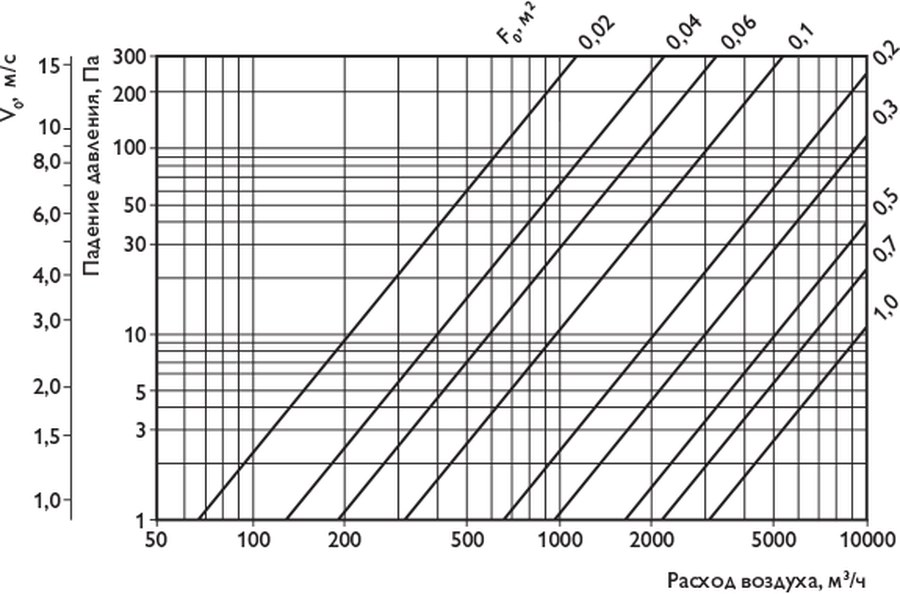

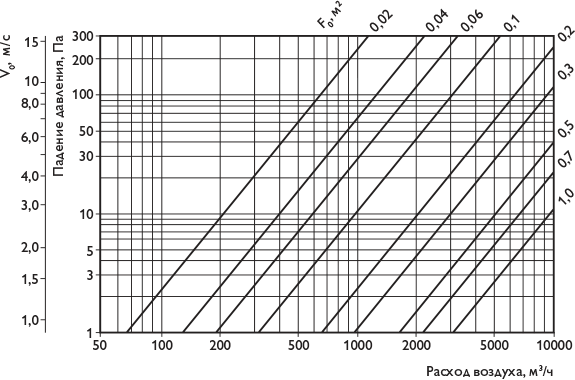

Чертежи и графики
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
