Крышные вентиляторы дымоудаления TXP
⚙️ Подбор и заказ
Описание

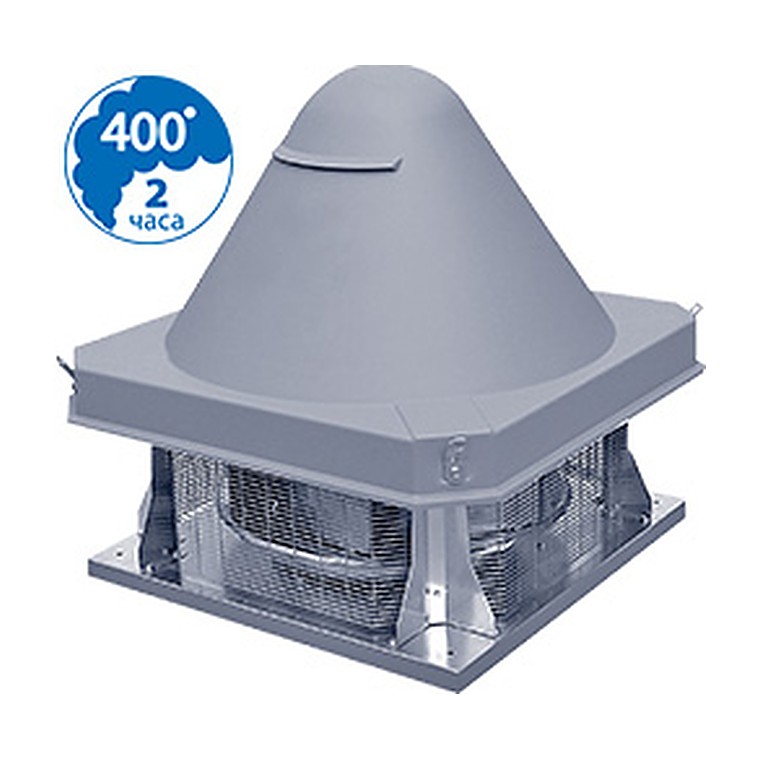

Крышные вытяжные вентиляторы TXP оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов выполнен из оцинкованной стали и защищен от атмосферных осадков пластиковой крышкой. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками. Степень защиты электродвигателя IP 55.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
- Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
- Защита двигателя. Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
- Аксессуары. Частотные преобразователи, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики

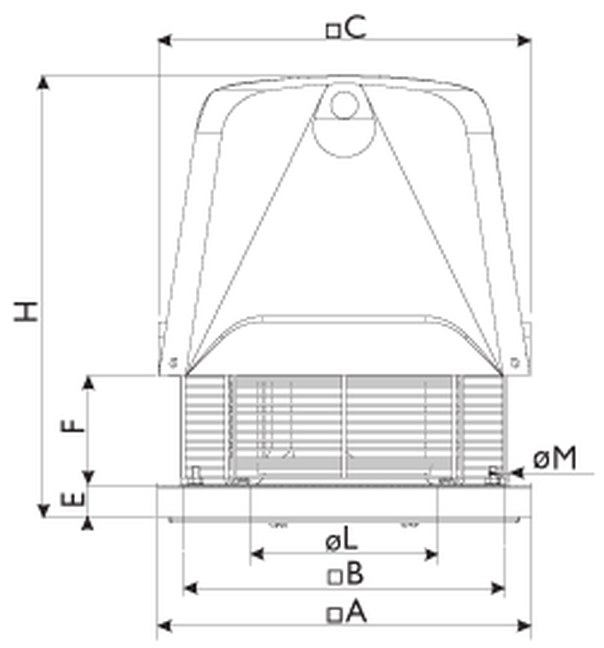

| Модель | Напряжение, В/Гц | Ном. мощн., Вт | Ток, А | Частота вращ., об/мин | Размеры, мм □A | Размеры, мм □B | Размеры, мм □C | Размеры, мм E | Размеры, мм F | Размеры, мм H | Размеры, мм ØL | Размеры, мм ØM | Вес, кг | Cхема эл. подкл |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TXP 3M | 230/50 | 120 | 0,81 | 1400 | 400 | 350 | 412 | 40 | 135 | 493 | 200 | 11 | 14 | 7 |
| TXP 6M | 230/50 | 180 | 1,05 | 1400 | 400 | 350 | 412 | 40 | 135 | 493 | 250 | 11 | 18 | 7 |
| TXP 7M | 230/50 | 250 | 1,40 | 1400 | 560 | 460 | 560 | 40 | 240 | 608 | 350 | 11 | 25 | 7 |
| TXP 7T | 400/50 | 250 | 0,82 | 1400 | 560 | 460 | 560 | 40 | 240 | 608 | 350 | 11 | 25 | 8 |
| TXP 8M | 230/50 | 370 | 1,90 | 1400 | 560 | 460 | 560 | 40 | 240 | 608 | 350 | 11 | 30 | 7 |
| TXP 8T | 400/50 | 370 | 1,10 | 1400 | 560 | 460 | 560 | 40 | 240 | 608 | 350 | 11 | 30 | 8 |
| TXP 10M | 230/50 | 750 | 3,40 | 1400 | 710 | 610 | 740 | 40 | 253 | 638 | 400 | 11 | 40 | 7 |
| TXP 10T | 400/50 | 750 | 1,80 | 1400 | 710 | 610 | 740 | 40 | 253 | 638 | 400 | 11 | 40 | 8 |
| TXP 12T | 400/50 | 750 | 2,20 | 900 | 900 | 800 | 950 | 40 | 305 | 910 | 500 | 11 | 57 | 8 |
| TXP 14T | 400/50 | 1100 | 3,10 | 900 | 900 | 800 | 950 | 45 | 300 | 910 | 550 | 11 | 76 | 8 |
| TXP 15T | 400/50 | 2200 | 5,40 | 900 | 900 | 800 | 950 | 45 | 300 | 910 | 600 | 11 | 96 | 8 |
| TXP 18T | 400/50 | 3000 | 6,90 | 900 | 900 | 800 | 950 | 45 | 300 | 910 | 600 | 11 | 110 | 8 |

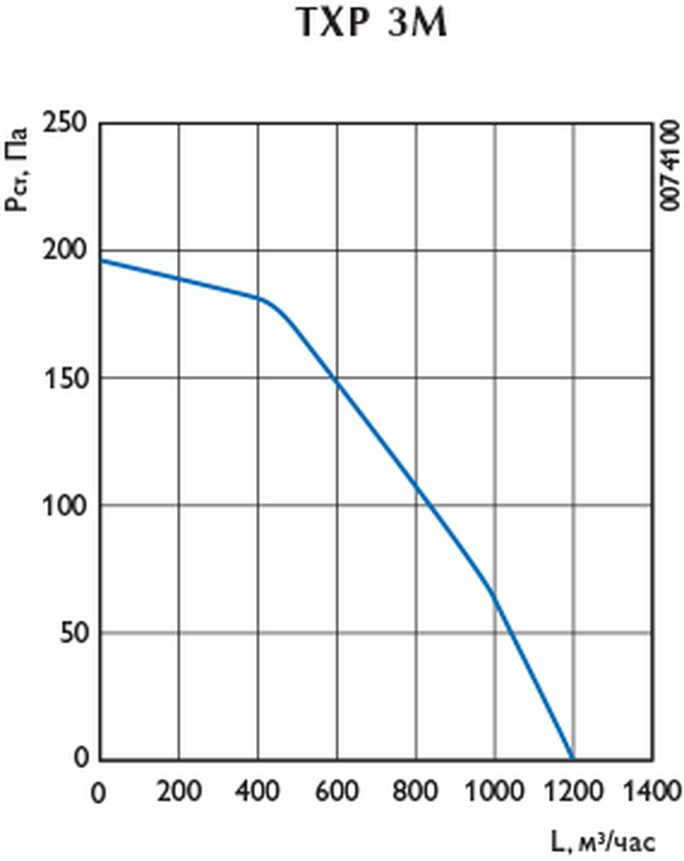

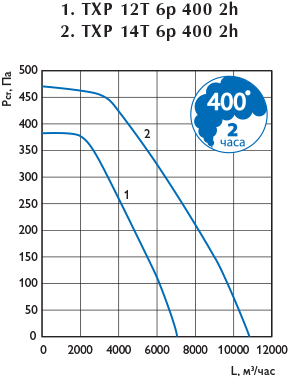

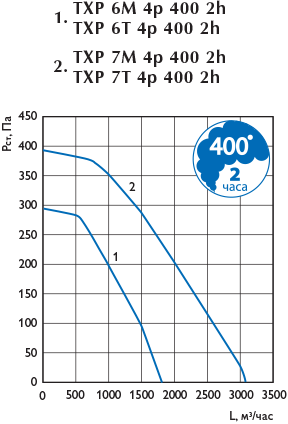

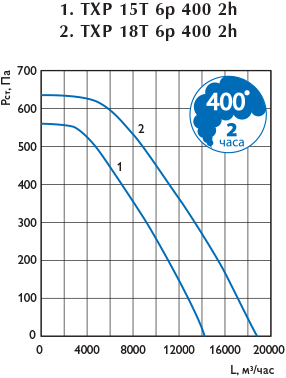

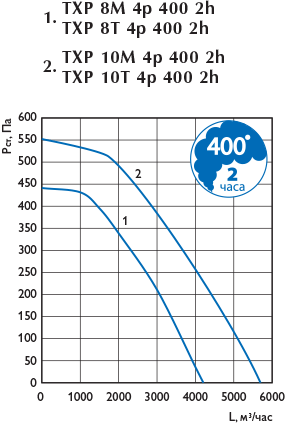

Чертежи и графики
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
