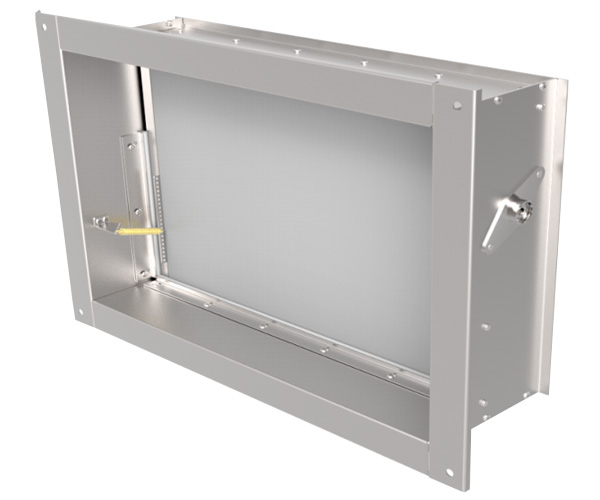

Клапаны избыточного давления противопожарные ОКСИД

Описание

Клапаны избыточного давления противопожарные ОКСИД предназначены для возмещения объемов удаляемых продуктов горения в помещениях, защищаемых вытяжной противодымной вентиляцией, путём компенсирующей подачи наружного воздуха из тамбур-шлюзов или лифтовых шахт согласно п.8.8 свода правил СП 7.13130.2013. Клапаны предназначены для установки в ограждениях тамбур-шлюзов или лифтовых шахт, к которым непосредственно примыкают защищаемые помещения. Предел огнестойкости – EI 90. Сертифицированы по ГОСТ Р 53301. Клапаны соответствуют требованиям сейсмостойкости при сейсмических воздействиях интенсивностью 9 баллов по шкале MSK-64.

Конструкция

Клапаны представляют собой корпус прямоугольного сечения из оцинкованной стали (общепромышленное исполнение) или нержавеющей стали (коррозионностойкое исполнение), с установленной внутри него одной или нескольких лопаток поворотного типа. Лопатка выполнена из огнестойкого материала, который характеризуется низким коэффициентом теплопроводности, влагостойкостью, морозостойкостью и экологичностью. Внутри корпуса установлен пружинный механизм настройки давления начала открытия клапана, регулировка осуществляется во время пусконаладки противодымной вентиляции. Изготавливаются клапаны канального или стенового типов. Конструкция клапана исключает вылет лопатки за габарит корпуса в объем тамбур-шлюзов или лифтовых шахт. Клапаны сохраняют работоспособность только при их вертикальной установке (проходящий поток – горизонтальный), при этом оси вращения лопаток должны быть параллельны полу, а пружинный механизм должен находиться ниже осей вращения лопаток. В морозостойком исполнении клапаны комплектуются гибким саморегулирующимся нагревательным кабелем (ТЭН) для предотвращения примерзания лопатки. Вид климатического исполнения клапанов УХЛ2 по ГОСТ 15150, при отсутствии прямого воздействия солнечного излучения, атмосферных осадков и конденсации влаги на клапане и его элементах.

Технические характеристики

Степень огнестойкости: EI 90 Удельное сопротивление клапана дымогазопроницанию, м3/кг: Не менее 11200 Максимальная скорость воздушного потока, м/с: 15 Диапазон регулировки давления начала открытия клапана, Па: 20-150 Максимальное статическое давление на клапане, Па: 2000 Номинальная потребляемая мощность разогретого ТЭН, кВт/м: 0,03 Максимальная пусковая мощность ТЭН при минус 10 °С, кВт/м: 0,2 Для канального типа, м: 2*(А+В)/1000+0,5 Для стенового типа, м: 2*(А+В)/1000+0,2 Номинальное напряжение ТЭН, В: 220 (50 Гц)
